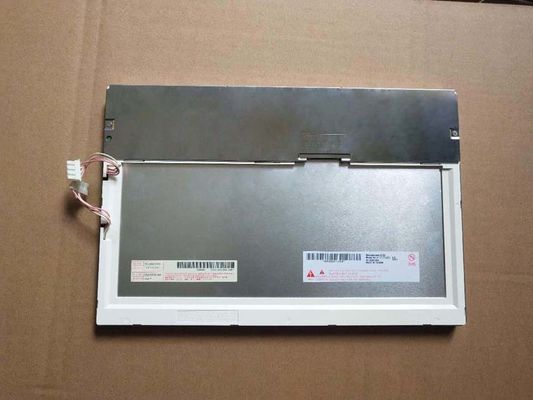

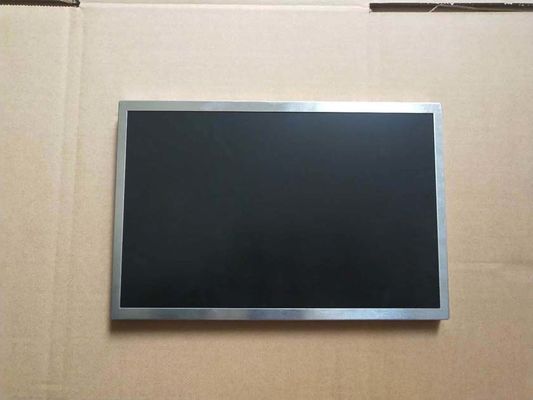

Produktdetails:
|
| Nummer des Modells: | A121EW01 V0 | Marke: | AUO |
|---|---|---|---|
| Größe: | 12.1 Zoll | Die Kommission: | 1280 × 800 RGB |
| HELLEN: | 450cd/m2 | Temperaturbereich: | Betriebstemperatur: 0 ~ 60 °C; Lagertemperatur: -20 ~ 60 °C |
| Markieren: | 50% NTSC TFT LCD Platte,Anzeige WLED LVDS AUO LCD |
||
| Grundlegende Informationen: | Markenbezeichnung | Modellbezeichnung | Typ | Modell Alias |
|---|---|---|---|---|
| A121EW01 V0 | a-Si TFT-LCD, LCM | A121EW01 V.0 | ||
| Höchstratings: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungsgrad |
| - | 0 ~ 60 °C | -20 ~ 60 °C |
| Bildschirmgröße: | 12.1" | |||
|---|---|---|---|---|
| Pixelmerkmale: | Anzahl der Pixel | Pixelformat | Punkthöhe (H × V) | Pixel Pitch (H × V) |
| 1280 (RGB) × 800, WXGA | RGB-Streifen | 0.068 × 0,204 mm | 0.204 × 0,204 mm [124 PPI] | |
| Mechanische Größe: | Anzeigefläche (H × V) | Einheit für die Anlage (H × V) | Gesamtgröße (H × V) | Gesamttiefe |
| 261.12 × 163,2 mm | 263.52 × 165,6 mm | 276.7 × 184,7 mm | 8.8 (Typ.) mm | |
| Ausführliche Merkmale: | Formularform | Das Aspektverhältnis (H:V) | Orientierung | Form-Stil |
| Flachrechteck | 16:10 | Landschaftsart | ||
| Andere Spezifikationen: | Masse | Abdeckung der Platte | Oberflächenbehandlung | |
| 557 g (Typ.) | - | - | ||
| Löcher und Klammern: | Seitenbefestigungslöcher (4-M2) auf der linken und rechten Lünette | |||
| Grundlegende Informationen: | Lichtvermögen | Arbeitsmodus | Kontrastverhältnis |
|---|---|---|---|
| 450 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 3501 (Typ) (Übertragbar) | |
| Gute Sicht auf | Blickwinkel | Reaktionszeit | |
| Um 6 Uhr. | 65/65/50/65 (Typ) | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur: | Unterstützungsfarbe | Farbkoordinate |
| 6638K | 262K (6-Bit) | X:0.310" Y:0.330 |
| Aktualisierungsrate: | 60 Hz |
|---|---|
| Umgekehrter Scan: | - Nein. |
| Hintergrundlicht Eigenschaften: | Typ | Position | Leben (Stunden) | Betrag | Form | Ersatz |
|---|---|---|---|---|---|---|
| CCFL | Typ der Randleuchte (Ober- und Unterlicht) | - | 2 Stück | Gerade. | - | |
| CCFL Electrical: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
| 700 V (Typ.) | 6.0/7.0mA (Typ/Max.) | 8.4W (Typ.) | ||||
| Betriebsfrequenz | Startspannung | |||||
| 50/70KHz (Min./Max.) | Bei der Prüfung der Einheitlichen Regelung für die Berechnung der Stromversorgung | |||||
| Benutzeroberfläche: | CCFL-Fahrerstaat | Körperlicher Typ | Position der Schnittstelle | |||
| - Nein. | Verbindungsstück | - | ||||
| Interface-Detail | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| JST | BHSR-02VS-1 | 2 Stück | 2 Stifte | 3.5 mm | BLL-2PINS-HL | |
| Signal elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 400/420mA (Typ/max.) | 1.6/1.7W (Typ/Max.) | ||||
| Benutzeroberfläche: | Typ des Signals | Körperlicher Typ | Position der Schnittstelle | |||
| LVDS (1 Ch, 6 Bit) | Verbindungsstück | - | ||||
| Interface-Detail: | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| HRS | DF19K-20P-1H | 1 Stück | 20 Stifte | 1.0 mm | LVDS-20P1C6B-010 | |
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 261,12 × 163,2 × H, Konturgröße 276,7 × 184,7 × H, Sichtfläche 263.52 ((W) × 165.6 ((H) mm, Nettogewicht 557g (Typ.). Als TN, Normalweiß, Übertragbares LCM-Produkt kann A121EW01 V0 450 cd/m2 Bildschirmhelligkeit 350:1 Übertragbares Kontrastverhältnis, 65/65/50/65 (Typ.) (CR≥10) (L/R/U/D) Blickwinkel, die optimale Sichtrichtung um 6 Uhr und eine Reaktionszeit von 10/25 (Typ.) ((Tr/Td) ms. Die Graustufe oder die Helligkeit des Subpixels wird für jeden Punkt mit einem 6-Bit-Graustufensignal bestimmt,so eine Palette von 262K Farben präsentiert. Dieses Produkt übernahm 2 Stück CCFL als Hintergrundbeleuchtungssystem, das als Randlichttyp (Ober- und Unterseite) platziert wurde, zusätzlich ist ein externer Hintergrundbeleuchtungstreiber erforderlich.6-Bit) als es Signal Eingabe-Systeme, die durch 20 Pins verbunden sind Anschluss mit einer Stromversorgungsspannung von 3,3 V (Typ.
