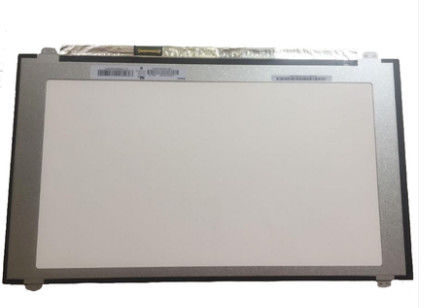

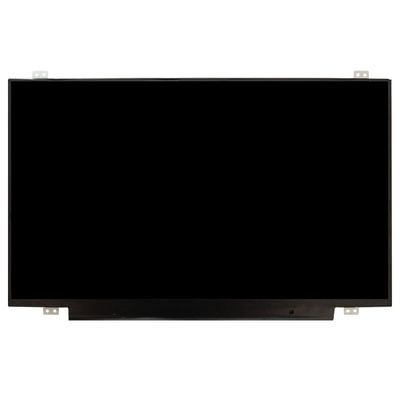

Produktdetails:
|
| Nummer des Modells: | B156HAN04.2 | Marke: | AUO |
|---|---|---|---|
| Größe: | 15.6inch | Die Kommission: | 1920×1080RGB |
| HELLEN: | 300CD/m2 | Typ der Leuchte: | WLED |
| Signaloberfläche: | EDV | Temperaturbereich: | Speichertemperatur: -20 ~ 60 °C Betriebstemperatur: 0 ~ 50 °C |
| Hervorheben: | Industrieller LCD-Bildschirm LVDS,6 Bit TFT LCD-Platte |
||
| Grundlegende Informationen: | Hersteller | Modell der Platte | Typ der Platte | Alias |
|---|---|---|---|---|
| B156HAN04.2 | a-Si TFT-LCD, LCM | AUO42ED | ||
| Umwelt: | RoHS-Staat | Betriebs-Temp. | Speichertemperatur. | Schwingungsgrad |
| 0 ~ 50 °C | -20 ~ 60 °C | - |
| Grundlegende Informationen: | Lichtdichte (cd/m2) | Blickwinkel (L/R/U/D) | Reaktionszeit (ms) |
|---|---|---|---|
| 300 (Typ.) | 85/85/85/85 (Typ) | 25 (Typ.) ((Tr+Tf) | |
| Beste Sicht auf | Anzeigemodus | Kontrastverhältnis | |
| Symmetrie | AHVA, normalerweise schwarz, übertragbar | 800: 1 (Typ.) (Übertragbar) | |
| Anzeigefarbe: | Farbtemperatur | Anzeigen von Farben | Weiße Koordinate |
| 6485K | 16.7M (8-Bit) | X:0.313" Y:0.329 | |
| 1931 Farbe Gamlt: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 74% | 95% | 74% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 76% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Weiße Variante: | 1.25/1.60 (max.) | ||
| Größe des Panels: | 15.6" | |||
|---|---|---|---|---|
| Pixelmerkmale: | Pixelformat | Pixelkonfiguration | Pixel Pitch (mm) | Punktlänge (mm) |
| 1920 ((RGB) × 1080 [FHD] | RGB-Streifen | 0.17925×0.17925 [141PPI] | 0.05975 mal 0.17925 | |
| Mechanische Größe: | Aktivfläche (mm) | Bezelfläche (mm) | Ausmaß der Umrisse (mm) | Umrisstiefe (mm) |
| 344.16(H) × 193.59(V) | - | 359.5 ((H) × 223.8 ((V) | 3.05/3.2 (Typ/Max.) mm | |
| Ausführliche Merkmale: | Formfaktor | Orientierung | Bildverhältnis | Form-Stil |
| Flachrechteck | Landschaftsart | 16- Ich habe keine Ahnung. | Schlanke (PCBA Flach, T≤3,2 mm) | |
| Montage: | Gesichtsverbindungslöcher (8 Stück) auf Ober- und Unterschlägern | |||
| Weitere Angaben: | Gewicht | Abdeckung der Platte | Behandlung | |
| 350 g (max.) | - | Antiglare | ||
| Umgekehrter Scan: | - Nein. |
|---|---|
| Vertikale Frequenz: | 120 Hz |
| Stromverbrauch: | 7.4W (Typ.) |
| Eigenschaften der Leuchte: | Typ | Position | Anzahl | Form | Leben (Stunden) | Lampenwechsel |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | - | - | 15K ((Min.) | - | |
| Benutzeroberfläche: | Position | Hintergrundbeleuchtung | Typ | |||
| - | Mit LED-Treiber | In die Signaloberfläche eingeschlossen | ||||
| Fahrer Elektriker: | Spannungsversorgung | Aktuelles Angebot | Stromverbrauch | |||
| 5.0/12.0/21.0V (Min./Typ./Max.) | - | 4.7W (max.) | ||||
| Panel-Antriebs-Elektro: | Spannungsversorgung | Aktuelles Angebot | Macht | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | Die Prüfungen sind in Anhang I zu prüfen. | 2.7W (Typ.) | ||||
| Benutzeroberfläche: | Position | Signal | Typ | |||
| eDP (2 Fahrspuren) | Verbindungsstück | |||||
| Anschlussdetail: | Marke | Modell | Schraubschnupfen | Anzahl der Pins | Anzahl | Ausstattung |
| I-PEX | 20455-030E-76B | 0.5 mm | 30 Stifte | 1 Stück | Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. | |
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 344,16 mm × 193,59 mm × 359,5 mm × 223,8 mm × 3,2 mmmit einer Oberflächenbehandlung mit AntiglareAls AHVA, normalerweise schwarz, übertragbares LCM-Produkt kann B156HAN04.2 300 cd/m2 Anzeigehelligkeit 800:1 Transmissionskontrastverhältnis, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie und Reaktionszeit von 25 (Typ.) ((Tr+Tf) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 8-Bit-Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 16,7M Farben, auch mit Leistung der Farbpalette 72% (NTSC).Dieses Produkt übernahm WLED als sein Hintergrundbeleuchtungssystem, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 15K Stunden hatB156HAN04.2 nutzt eDP (2 Lanes) als Signal-Eingabe-System, das durch einen 30 Pins starken Anschluss mit einer Stromversorgungsspannung von 3,3 V (Typ.) verbunden ist.
