Produktdetails:
|
Vorbildliches Name: | LS010B7DH01 | Pixel-Zahl: | 128×128 129PPI |
---|---|---|---|
Größe: | 0,99 Zoll | Anordnung: | Rechteck |
Kontrast-Verhältnis: | 14:1 (Art.) (Rf) | Betrachtungs-Winkel: | 40/40/60/60 (Min.) (CR≥3) |
Antwort: | 10/20 (Art.) (Tr/Td) Frau | Max. Ratings: | Lagertemperatur: -30 ~ 85 ° C Betriebstemperatur: -20 ~ 70 ° C. |
Markieren: | Industrielle LCD Platte CCFL LVDS,QVGA-Scharfes TFT LCD-Anzeige |
LS010 Reihe LS010B7DH02 LS010B7DH01
Basisdaten: | Marke | Modell | Art | Vorbildliches Alias |
---|---|---|---|---|
SCHARFES | LS010B7DH01 | CG-Silikon, LCM | - | |
Zuverlässigkeit: | RoHS | Betriebstemperatur | Lagertemperatur | Erschütterungs-Widerstand |
-20 | °C 70 | -30 | °C 85 | - |
Platten-Größe: | 0,99 Zoll | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Entschließung | Pixel-Anordnung | Dot Pitch (W×H) | Pixel-Neigung (W×H) |
128×128 | Rechteck | 0.1955×0.1955 Millimeter | 0.1955×0.1955 Millimeter [129PPI] | |
Mechanische Größe: | Beschriftungsbereich (W×H) | Einfassungs-Bereich (W×H) | Entwurfs-Maß (W×H) | Entwurfs-Tiefe |
25.024×25.024 Millimeter | - | 33×33.4 Millimeter | 1.64±0.2 Millimeter | |
Entwurfs-Eigenschaften: | Form-Art | Längenverhältnis | Orientierung | Formen Sie Art |
Flaches Rundschreiben | 1:1 (W: H) | Landschaftsart | ||
Andere Eigenschaften: | Platten-Abdeckung | Gewicht | Oberfläche | |
- | 3.70g (Art.) | Blendschutz-, harte Beschichtung (3H) |
Basisdaten: | Helligkeit | Betriebsart | Kontrast-Verhältnis |
---|---|---|---|
- | TN, normalerweise Weiß, Transflective | 14:1 (Art.) (reflektierend) | |
Betrachtungs-Winkel (L/R/U/D) | Betrachtenrichtung | Wartegeschwindigkeit | |
40/40/60/60 (Min.) (CR≥3) | - | 10/20 (Art.) (Tr/Td) (Frau) | |
Anzeigen-Farbe: | Farbtemperatur | Farbmenge | Weiße Farbefarbart |
7203K | Monochrom (1-bit) | X: 0,300; Y: 0,330 | |
Beförderung: | 0,25% (Art.) (mit Polarisator) | ||
Leistung: | Art 3D | Sicht im Freien | Reflexionsvermögen |
- | Sonnenlicht lesbar | 17,0% (Art.) |
Signal elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
---|---|---|---|---|---|---|
- | 5.0/5.0V (Art.) (VDD/VDDA) | - | ||||
Schnittstellen-Eigenschaften: | Position | Art | Schnittstelle | |||
- | FPC | SPI | ||||
Signalschnittstelle: | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
PC 1 | 10 Stifte |

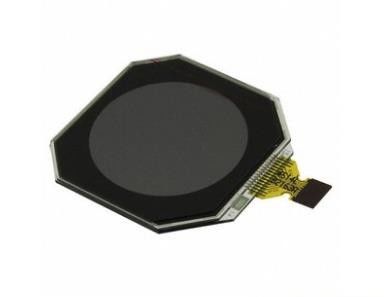

LS010B7DH01 stützt Anzeige 128×128 mit Längenverhältnis des 1:1 (W: H), dessen Pixel im Rechteck vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 25,024 (W)×25.024 (H) Millimeter, Entwurfsgröße von 33 (W)×33.4 (H)×1.84 (D) Millimeter, mit Oberflächen-treament der Blendschutz-, harten Beschichtung (3H), Nettogewicht 3.70g (Art.). Als TN normalerweise weiß, Produkt Transflective LCM, Dose LS010B7DH01 stellt, reflektierendes Kontrastverhältnis des 14:1 (Art.) zur Verfügung, 40/40/60/60 (Min.) (CR≥3) (L/R/U/D) wird Betrachtenwinkel und Antwortzeit von 10/20 (Art.) (Tr/Td) Frau Graustufen oder die Helligkeit vom Unterpixel mit einem 1 Bitgraustufensignal für jeden Punkt bestimmt, eine Palette von einfarbigen Farben so darstellend. Dieses Produkt haben keine Hintergrundbeleuchtung. LS010B7DH01 verwendet SPI, da es eingebendes System des Signals ist, das anschloss durch 10 Stifte FPC mit Stromversorgungsspannung von 5.0/5.0V (Art.)
