Produktdetails:
|
Platten-Modell: | LQ084V3DG02 | Platten-Marke: | Scharfes |
---|---|---|---|
HELLIGKEIT: | 400 cd-/m² (Art.) | Plattengröße: | 8.4INCH |
Signalschnittstelle: | Paralleler RGB (1 ch, Bit 6), 33 Stiftverbindungsstück | Lampen-Art: | 6S2P WLED, Stunden 50K, ohne Fahrer |
ENTSCHLIESSUNG: | 640 (RGB) ×480, VGA, 95PPI | Umwelt: | Funktionierender Temp.: -30 | °C 80; Speichertemp.: -30 | °C 80; Erschütterungs-Niveau: 2.0G (19,6 m |
Markieren: | Industrielle LCD Platte CCFL LVDS,Platte CCFL NEC TFT |
Reihe LQ084 LQ084V3DG02 LQ084V3DG01
Pixel-Eigenschaften: | Pixel-Format | 640 (RGB) ×480 [VGA] | Dot Pitch | 0.089×0.267 Millimeter (H×V) |
---|---|---|---|---|
Konfiguration | Vertikaler Streifen RGB | Pixel-Neigung | 0.267×0.267 Millimeter (H×V) [95PPI] | |
Mechanische Größe: | Bildschirmbereich | 170.88×128.16 Millimeter (H×V) | Einfassungs-Bereich | 175.5×133.0 Millimeter (H×V) |
Umreißen Sie schwaches. | 199.5×149.5 Millimeter (H×V) | Entwurfs-Tiefe | 11,6 (Art.) Millimeter | |
Entwurfs-Eigenschaften: | Form-Faktor | Flaches Rechteck | Orientierung | Landschaftsart |
Längenverhältnis | 4:3 (H: V) | Formen Sie Art | ||
Löcher u. Klammern: | GesichtsEntlüftungslöcher (4-Φ3.2) | |||
Andere Eigenschaften: | Gewicht | 400g (Maximum) | Oberfläche | Blendschutz |
Basisdaten: | Helligkeit | 400 cd-/m² (Art.) | Kontrast-Verhältnis | 600:1 (Art.) (Transmissive) |
---|---|---|---|---|
Betrachtungs-Winkel | 65/65/55/60 (Art.) (CR≥10) | Optischer Modus | TN, normalerweise weiß, Transmissive | |
Betrachtenrichtung | 6 Uhr | Antwortzeit | 5/21 (Art.) (Tr/Td) (Frau) | |
Farbleistung: | Farbart | Wx: 0,292; Wy: 0,316 | Farbzahlen | 262K (6-bit) |
Farbtemperatur | 7970K | Weiße Einheitlichkeit | - |
Rückscan: | Ja (U/D, L/R) |
---|---|
Leistungsaufnahme: | 4.62W |
Hintergrundbeleuchtungs-Eigenschaften: | Lampen-Form | 2 Schnüre | Lampen-Art | WLED | Lebenszeit | 50K (Art.) (Stunden) |
---|---|---|---|---|---|---|
Ersatz | - | Menge | 6S2P | Position | Randlichtart | |
Lampe elektrisch: | Spannungs-Input | 19.8V (Art.) | Gegenwärtiger Input | 100/105mA (Art. /Max.) | ||
Verbrauch | 3.96W (Art.) | |||||
Schnittstellen-Eigenschaften: | Art | Verbindungsstück | Position | - | Lampen-Fahrer | Nein |
Schnittstellen-Detail: | Marke | Modell | Pin Pitch | Stifte | Menge | Konfiguration |
JST | SM04B-SRSS-TB (WENN) (SN) | 1,0 Millimeter | 4 Stifte | PC 1 | BLE-4PINS-AACC |
Signal-System: | Paralleler RGB (1 ch, Bit 6) | Logik-Spannung | VIL≤0.8V; 2.1V≤VIH | |||
---|---|---|---|---|---|---|
Signal elektrisch: | Spannungs-Input | 3.3V (Art.) (VCC) | Gegenwärtiger Input | 200/360mA (Art. /Max.) (ICC) | ||
Schnittstellen-Eigenschaften: | Art | Verbindungsstück | Position | - | ||
Verbindungsstück-Detail: | Marke | Modell | Pin Pitch | Stifte | Menge | Konfiguration |
IRISO | IMSA-9637S-33Y902 | 0,5 Millimeter | 33 Stifte | PC 1 | DRGB-33P1C6B-020A |

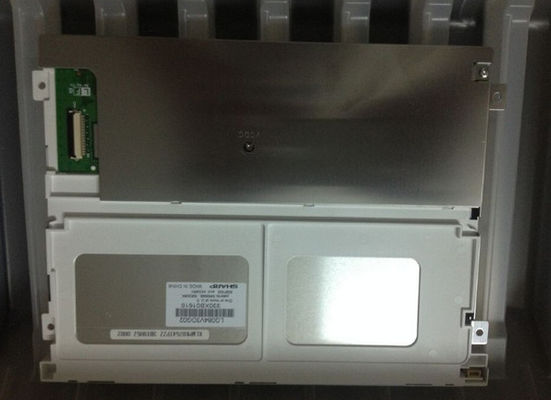

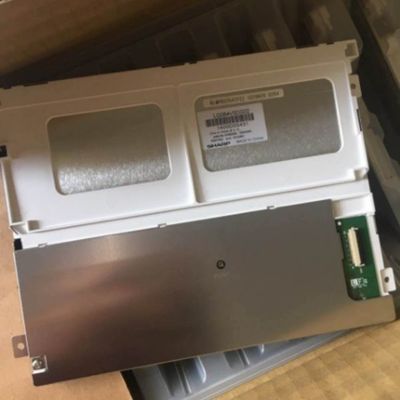

LQ084V3DG02 stützt Anzeige 640 (RGB) ×480 (VGA) mit Längenverhältnis des 4:3 (W: H), dessen Pixel in vertikalem Streifen RGB vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 170,88 (W)×128.16 (H) Millimeter, Entwurfsgröße von 199,5 (W)×149.5 (H) Millimeter, Sendegebietgröße von 175,5 (W)×133.0 (H) Millimeter, mit Oberflächen-treament des Blendschutz-, Nettogewichts 400g (Maximum). Als TN liefert normalerweise weißes, Transmissive LCM-Produkt, Dose LQ084V3DG02 transimissive Kontrastverhältnis des 400 cd-/m² Anzeigenhelligkeits600:1, 65/65/55/60 (Art.) (CR≥10) (L/R/U/D) wird Betrachtenwinkel, beste Ansichtrichtung auf 6 Uhr und Antwortzeit von 5/21 (Art.) (Tr/Td) Frau Graustufen oder die Helligkeit vom Unterpixel mit einem Graustufensignal mit 6 Bits für jeden Punkt bestimmt, eine Palette von Farben 262K so darstellend. Dieses Produkt nahm 6S2P WLED an, da es Hintergrundbeleuchtungssystem, das als Randlichtart gesetzt und eine Arbeitslebenszeit von Stunden 50K hat wurde, externer Hintergrundbeleuchtungsfahrer wird zusätzlich gebraucht ist.
