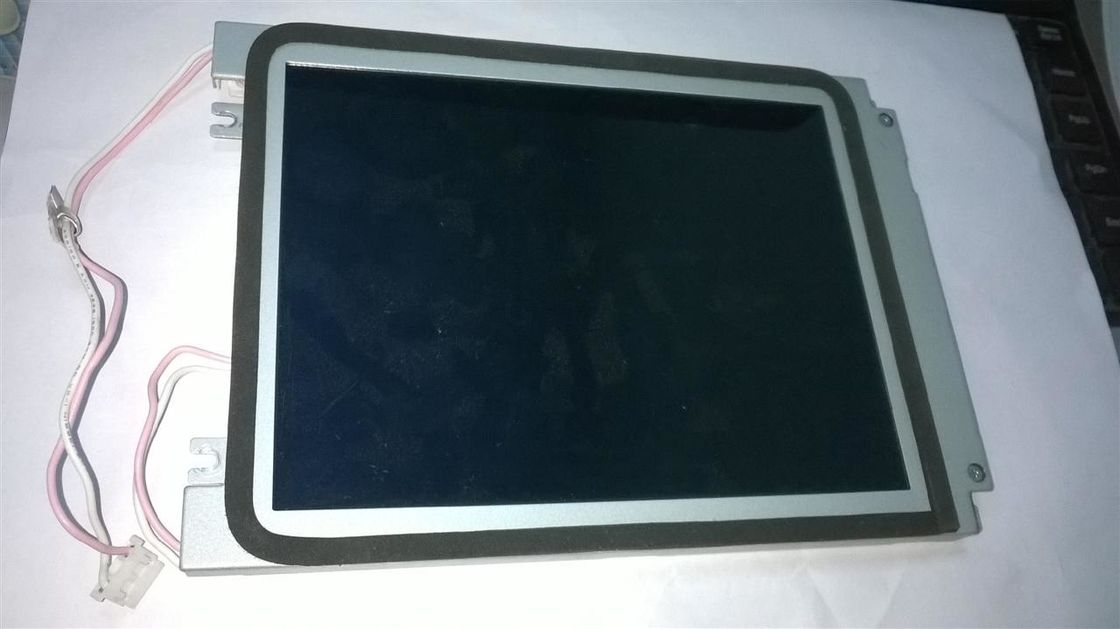

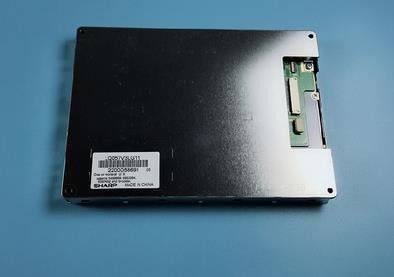

Produktdetails:
|
Hersteller: | Scharfes | Vorbildliches Name: | LQ057V3LG11 |
---|---|---|---|
Helligkeit: | 350 cd-/m² (Art.) | Bildumfang: | 5,7 Zoll |
Signal-Art: | LVDS (1 ch, Bit 6), 20 Stiftverbindungsstück | Hintergrundbeleuchtung: | WLED, mit LED-Fahrer |
Pixel-Zahl: | 640 (RGB) ×480 (VGA) 141PPI | Max. Ratings: | Speichertemp.: -30 | 80 °C funktionierender Temp.: -20 | °C 70; Erschütterung waagerecht ausgerichte |
Markieren: | QVGA-Scharfes TFT LCD-Anzeige,Symmetrie scharfe TFT-Platte |
LQ057 Reihe LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
Grundlegendes Detail: | Hersteller | SCHARFES | Vorbildliches Name | LQ057V3LG11 |
---|---|---|---|---|
Platten-Art | EinSi TFT LCD, LCM | Ein anderer Name | - | |
Platten-Größe | 5,7 Zoll | Entworfen für | ||
Maximalleistungen: | OPtemperatur | -20 | °C 70 | St.-Temperatur | -30 | °C 80 |
Erschütterungs-Niveau | 2.0G (19,6 m-/s²) | RoHS |
Basisdaten: | Helligkeit | 350 cd-/m² (Art.) | Kontrast-Verhältnis | 500: 1 (Art.) (Transmissive) |
---|---|---|---|---|
Gute Ansicht an | 12 Uhr | Wartegeschwindigkeit | 30 (Art.) (Tr+Td) (Frau) | |
Betrachtungs-Winkel | 70/70/50/70 (Art.) (CR≥10) | Betriebsart | TN, normalerweise weiß, Transmissive | |
Farbleistung: | Farbart | Wx: 0,313; Wy: 0,329 | Stützfarbe | 262K (6-bit) |
Farbtemperatur | 6485K | Weiße Einheitlichkeit | - |
Pixel-Eigenschaften: | Zahl des Pixels | 640 (RGB) ×480 [VGA] | Anordnung | Vertikaler Streifen RGB |
---|---|---|---|---|
Dot Pitch (W×H) | 0.060×0.180 Millimeter | Pixel-Neigung (W×H) | 0.180×0.180 Millimeter [141PPI] | |
Körperliche Größe: | Aktive Betrachtung | 115,2 (W)×86.4 (H) Millimeter | Gesamt verdunkeln Sie sich. | 144 (W)×104.6 (H) Millimeter |
Einfassungs-Öffnung | 121,0 (W)×92.2 (H) Millimeter | Gesamttiefe | 12.3±0.5 Millimeter | |
Entwurfs-Eigenschaften: | Form-Form | Flaches Rechteck | Orientierung | Landschaftsart |
Längenverhältnis (W: H) | 4:3 | Formen Sie Art | ||
Fixierung: | Hintere Entlüftungslöcher (4 PC) | |||
Anderes Detail: | Masse | 190g (Maximum) | Oberfläche | Blendschutz-, harte Beschichtung (2H) |
Signal elektrisch: | Eingangsstrom | 100/150mA (Art. /Max.) | Eingangsspannung | 3.3V (Art.) | ||
---|---|---|---|---|---|---|
Verbrauch | - | Signalschnittstelle | LVDS (1 ch, 6 gebissen) | |||
Schnittstellen-Eigenschaften: | Position | - | Körperliche Art | Verbindungsstück | ||
Signalschnittstelle: | Marke | Modell | Menge | Pin Pitch | Pin Amount | Pin Assignment |
STUNDEN | DF19L-20P-1H | PC 1 | 1,0 Millimeter | 20 Stifte | LVDS-20P1C6B-010C |
Bildwiederholfrequenz: | 60Hz |
---|---|
Rückscan: | Ja (U/D, L/R) |
Leistungsaufnahme: | 2.3W (Art.) |
Lampen-Eigenschaften: | Lampen-Form | - | Lampen-Art | WLED | Position | Randlichtart |
---|---|---|---|---|---|---|
Austausch | - | Menge | - | Leben | - | |
Schnittstellen-Eigenschaften: | Position | - | Körperliche Art | Verbindungsstück | ||
Schnittstellen-Detail: | Marke | Modell | Menge | Pin Pitch | Pin Amount | Pin Assignment |
JST | SM06B-SRSS-TB (WENN) (SN) | PC 1 | 1,0 Millimeter | 6 Stifte | ||
Hintergrundbeleuchtungs-Fahrer: | Mit LED-Fahrer | |||||
Fahrer Electrical: | Eingangsstrom | 150mA (Art.) | Eingangsspannung | 12.0V (Art.) |
LQ057V3LG11 stützt Anzeige 640 (RGB) ×480 (VGA) mit Längenverhältnis des 4:3 (W: H), dessen Pixel in vertikalem Streifen RGB vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 115,2 (W)×86.4 (H) Millimeter, Entwurfsgröße von 144 (W)×104.6 (H)×12.8 (D) Millimeter, Sendegebietgröße von 121,0 (W)×92.2 (H) Millimeter, mit Oberflächen-treament der Blendschutz-, harten Beschichtung (2H), Nettogewicht 190g (Maximum). Als TN liefert normalerweise weißes, Transmissive LCM-Produkt, Dose LQ057V3LG11 transimissive Kontrastverhältnis des 350 cd-/m² Anzeigenhelligkeits500:1, 70/70/50/70 (Art.) (CR≥10) (L/R/U/D) wird Betrachtenwinkel, beste Ansichtrichtung auf 12 Uhr und Antwortzeit von (Art.) (Tr+Td) Frau 30 Graustufen oder die Helligkeit vom Unterpixel mit einem Graustufensignal mit 6 Bits für jeden Punkt bestimmt, eine Palette von Farben 262K so darstellend. Dieses Produkt nahm WLED an, da es Hintergrundbeleuchtungssystem, das als Randlichtart gesetzt wurde, mit LED-Fahrer ist.
