Produktdetails:
|
Plattengröße: | 3.8inch | Platten-Modell: | LQ038Q7DB03R |
---|---|---|---|
Platten-Marke: | Scharfes | Helligkeit: | 90cd/m ² |
Lampen-Art: | 9S1P WLED, Stunden 10K, ohne Fahrer | Signalschnittstelle: | Paralleler RGB (1 ch, 6 gebissen), 61 Stifte FPC |
Entschließung: | 240 (RGB) ×320, QVGA, 105PPI | Umwelt: | Funktionierender Temp.: 0 | °C 50; Speichertemp.: -25 | °C 70 |
Markieren: | Platte LVDS TFT LCD,Fingerspitzentablett WLED LVDS TFT |

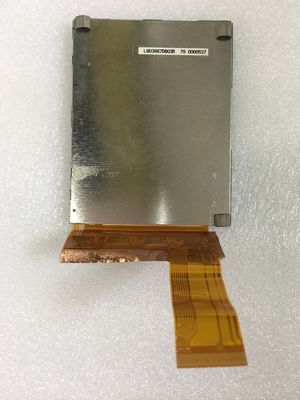

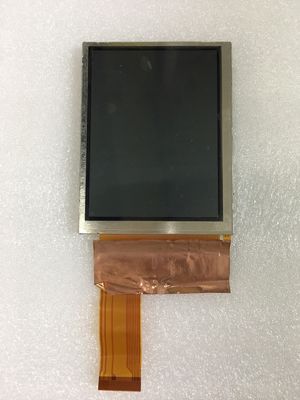

LQ038 Reihe LQ038Q7DB03R LQ038Q7DB03
Bildumfang: | 3,8" | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Pixel-Zahl | Pixel-Format | Dot Pitch (H×V) | Pixel-Neigung (H×V) |
240 (RGB) ×320, QVGA | Vertikaler Streifen RGB | 0.080×0.240 Millimeter | 0.240×0.240 Millimeter [105PPI] | |
Mechanische Größe: | Bildschirmbereich (H×V) | Einfassungs-Öffnung (H×V) | Gesamtausmasse (H×V) | Gesamttiefe |
57.6×76.8 Millimeter | 61.2×80.4 Millimeter | 69×88.6 Millimeter | 3.4±0.25 Millimeter | |
Entwurfs-Eigenschaften: | Form-Form | Längenverhältnis (H: V) | Orientierung | Formen Sie Art |
Flaches Rechteck | 3:4 | Porträtart | ||
Andere Spezifikt.: | Masse | Platten-Abdeckung | Oberflächenbehandlung | |
42.0g (Art.) | - | Harte Beschichtung (3H) |
Bildwiederholfrequenz: | 60Hz |
---|---|
Rückscan: | Ja (U/D, L/R) |
Hintergrundbeleuchtungs-Eigenschaften: | Art | Position | Leben (Stunden) | Menge | Form | Ersatz |
---|---|---|---|---|---|---|
WLED | Randlichtart | 10K (Art.) | 9S1P | 1 Schnur | - | |
WLED elektrisch: | Eingangsspannung | Eingangsstrom | Leistungsaufnahme | |||
32.4/36.0V (Art. /Max.) | 15/20mA (Art. /Max.) | 486/720mW (Art. /Max.) | ||||
Schnittstellen-Eigenschaften: | WLED-Fahrer State | Körperliche Art | Schnittstellen-Position | |||
Nein | Eingeschlossen in der PlattenSignalschnittstelle | - |
Basisdaten: | Helligkeit | Arbeits-Modus | Kontrast-Verhältnis |
---|---|---|---|
90 cd-/m² (Art.) | TN, normalerweise Weiß, Transflective | (Transmissive) 8:1 des 75:1 (Art.) (Art.) (reflektierend) | |
Gute Ansicht an | Betrachtungs-Winkel | Antwortzeit | |
6 Uhr | 40/40/40/40 (Art.) (CR≥2) | 30/50 (Art.) (Tr/Td) (Frau) | |
Anzeigen-Farbe: | Farbtemperatur: | Stützfarbe | Farbkoordinate |
7203K | 262K (6-bit) | X: 0,300; Y: 0,330 | |
1931 Farbe Gamlt: | NTSC-Verhältnis | sRGB Abdeckung | Abdeckung Adobes RGB |
18% | 24% | 18% | |
Abdeckung DCI-P3 | Abdeckung Rec.2020 | Anmerkungen | |
18% | 13% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Weiße Einheitlichkeit: | 1.17/1.33 (Art. /Max.) (9 Punkte) | ||
Leistung: | Technologie 3D | Sicht im Freien | Reflexionsvermögen |
- | Sonnenlicht lesbar | 7.0/11% (Min.Type.) |
Signal elektrisch: | Eingangsspannung | Eingangsstrom | Leistungsaufnahme | |||
---|---|---|---|---|---|---|
5.0/3.3/15.0/-15.0V (Art.) (VSHA/VSHD/VDD/VSS) | 5.0/1.8/0.05/-0.03mA (Art.) (ISHA/ISHD/IDD/IEE) | 33/66mW (Art. /Max.) | ||||
Schnittstellen-Eigenschaften: | Signal-Art | Körperliche Art | Schnittstellen-Position | |||
Paralleler RGB (1 ch, Bit 6) | FPC | - | ||||
Schnittstellen-Detail: | Markenname | Vorbildliches Name | Menge | Stifte | Pin Pitch | Pin Configuration |
PC 1 | 61 Stifte |
LQ038Q7DB03R stützt Anzeige 240 (RGB) ×320 (QVGA) mit Längenverhältnis des 3:4 (W: H), dessen Pixel in vertikalem Streifen RGB vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 57,6 (W)×76.8 (H) Millimeter, Entwurfsgröße von 69 (W)×88.6 (H) Millimeter, Sendegebietgröße von 61,2 (W)×80.4 (H) Millimeter, mit Oberflächen-treament der harten Beschichtung (3H), Nettogewicht 42.0g (Art.). Als TN normalerweise weiß, Produkt Transflective LCM, LQ038Q7DB03R-Dose stellt transimissive Kontrastverhältnis des 90 cd-/m² Anzeigenhelligkeits75:1, reflektierendes Kontrastverhältnis des 8:1 (Art.) zur Verfügung, 40/40/40/40 (Art.) (CR≥2) (L/R/U/D) wird Betrachtenwinkel, beste Ansichtrichtung auf 6 Uhr und Antwortzeit von 30/50 (Art.) (Tr/Td) Frau Graustufen oder die Helligkeit vom Unterpixel mit einem Graustufensignal mit 6 Bits für jeden Punkt bestimmt, eine Palette von Farben 262K, auch mit Leistung von Farbtonleiter 18% (NTSC) so darstellend. Dieses Produkt nahm 9S1P WLED an, da es Hintergrundbeleuchtungssystem, das als Randlichtart gesetzt und eine Arbeitslebenszeit von Stunden 10K hat wurde, externer Hintergrundbeleuchtungsfahrer wird zusätzlich gebraucht ist.
