Produktdetails:
|
Modell: | LQ035Q7DH05 | Marke: | Scharfes |
---|---|---|---|
Pixel-Format: | 240 (RGB) ×320 [QVGA] 113PPI | Diagonale Größe: | 3,5 Zoll |
Lichtquelle: | WLED, OHNE Fahrer | Schnittstellen-Art: | Paralleler RGB (1 ch, 6 gebissen), 61 Stifte FPC |
Helligkeit: | 110 cd-/m² (Art.) | Umwelt: | Betriebstemperatur: -10 | °C 70; Lagertemperatur: -25 | °C 70 |
Markieren: | Scharfes 240×320RGB TFT LCD-Anzeige,Scharfes 110cd/m2 TFT LCD-Anzeige,LQ035Q7DH05 |
LQ035 Reihe LQ035Q7DH08 LQ035Q7DH07 LQ035Q7DH06 LQ035Q7DH05 LQ035Q7DH04
Platten-Größe: | 3,5 Zoll | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Entschließung | Pixel-Anordnung | Dot Pitch (W×H) | Pixel-Neigung (W×H) |
240 (RGB) ×320, QVGA | Vertikaler Streifen RGB | 0.0745×0.2235 Millimeter | 0.2235×0.2235 Millimeter [113PPI] | |
Mechanische Größe: | Beschriftungsbereich (W×H) | Einfassungs-Bereich (W×H) | Entwurfs-Maß (W×H) | Entwurfs-Tiefe |
53.64×71.52 Millimeter | 57.4×75.2 Millimeter | 65×86.2 Millimeter | 4.0±0.2 Millimeter | |
Entwurfs-Eigenschaften: | Form-Art | Längenverhältnis | Orientierung | Formen Sie Art |
Flaches Rechteck | 3:4 (W: H) | Porträtart | ||
Mit Berührungseingabe Bildschirm: | Noten-Punkte | TP-Prüfer | Signal-Art | Noten-Technologie |
1 Punkt | Ohne Notenprüfer | - | widerstrebende Note 4-wire | |
Andere Eigenschaften: | Platten-Abdeckung | Gewicht | Oberfläche | |
- | 45.0g (Art.) | Harte Beschichtung (3H) |
Basisdaten: | Helligkeit | Betriebsart | Kontrast-Verhältnis |
---|---|---|---|
110 cd-/m² (Art.) | TN, normalerweise Weiß, Transflective | (Transmissive) 3:1 des 95:1 (Art.) (Art.) (reflektierend) | |
Betrachtungs-Winkel (L/R/U/D) | Betrachtenrichtung | Wartegeschwindigkeit | |
50/50/50/50 (Art.) (CR≥2) | 6 Uhr | 15/30 (Art.) (Tr/Td) (Frau) | |
Anzeigen-Farbe: | Farbtemperatur | Farbmenge | Weiße Farbefarbart |
6638K | 262K (6-bit) | X: 0,310; Y: 0,330 | |
1931 Farbe Gamlt: | NTSC-Verhältnis | sRGB Abdeckung | Abdeckung Adobes RGB |
29% | 39% | 30% | |
Abdeckung DCI-P3 | Abdeckung Rec.2020 | Anmerkungen | |
30% | 22% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Helligkeits-Veränderung: | 1.25/1.43 (Art. /Max.) (9 Punkte) | ||
Leistung: | Art 3D | Sicht im Freien | Reflexionsvermögen |
- | Sonnenlicht lesbar | 2.5/4% (Min./Art.) |
Signal elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
---|---|---|---|---|---|---|
3.0/1.5/0.05/-0.05mA (Art.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (Art.) (VSHA/VSHD/VDD/VEE) | - | ||||
Schnittstellen-Eigenschaften: | Position | Art | Schnittstelle | |||
- | FPC | Paralleler RGB (1 ch, Bit 6) | ||||
Signalschnittstelle: | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
PC 1 | 0,3 Millimeter | 61 Stifte |
Hintergrundbeleuchtungs-Eigenschaften: | Art | Position | Form | Menge | Leben (Stunden) | Ersatz |
---|---|---|---|---|---|---|
WLED | Randlichtart | - | - | - | - | |
WLED elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
15/20mA (Art. /Max.) | 22.2/25.2V (Art. /Max.) | 333mW (Art.) | ||||
Schnittstellen-Eigenschaften: | Position | Art | WLED-Fahrer | |||
- | Eingeschlossen in der PlattenSignalschnittstelle | Nein |

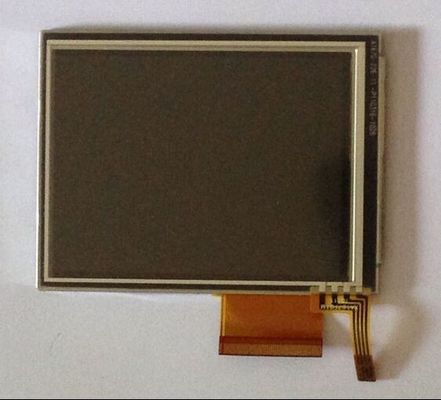

LQ035Q7DH05 stützt Anzeige 240 (RGB) ×320 (QVGA) mit Längenverhältnis des 3:4 (W: H), dessen Pixel in vertikalem Streifen RGB vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 53,64 (W)×71.52 (H) Millimeter, Entwurfsgröße von 65 (W)×86.2 (H)×4.2 (D) Millimeter, Sendegebietgröße von 57,4 (W)×75.2 (H) Millimeter, mit Oberflächen-treament der harten Beschichtung (3H), Nettogewicht 45.0g (Art.). Als TN normalerweise weiß, Produkt Transflective LCM, Dose LQ035Q7DH05 stellt transimissive Kontrastverhältnis des 110 cd-/m² Anzeigenhelligkeits95:1, reflektierendes Kontrastverhältnis des 3:1 (Art.) zur Verfügung, 50/50/50/50 (Art.) (CR≥2) (L/R/U/D) wird Betrachtenwinkel, beste Ansichtrichtung auf 6 Uhr und Antwortzeit von 15/30 (Art.) (Tr/Td) Frau Graustufen oder die Helligkeit vom Unterpixel mit einem Graustufensignal mit 6 Bits für jeden Punkt bestimmt, eine Palette von Farben 262K, auch mit Leistung von Farbtonleiter 29% (NTSC) so darstellend. Dieses Produkt nahm WLED an, da es Hintergrundbeleuchtungssystem, das als Randlichtart gesetzt wurde, externer Hintergrundbeleuchtungsfahrer wird zusätzlich gebraucht ist.
