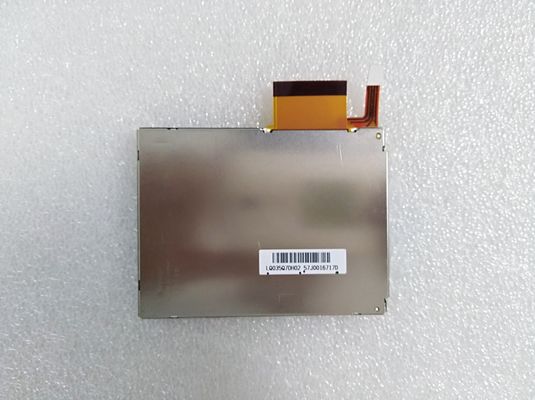

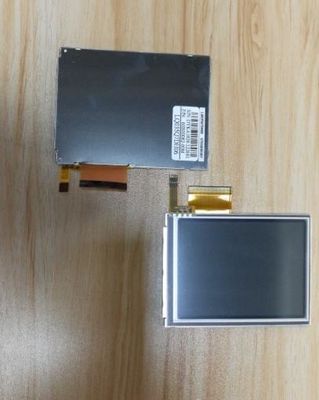

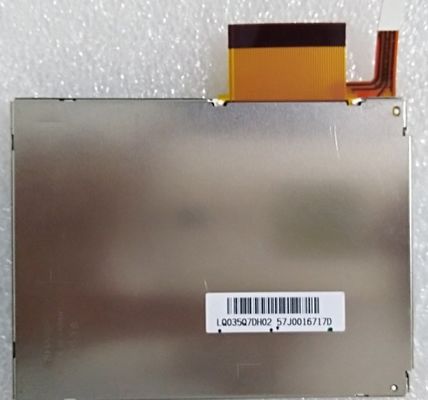

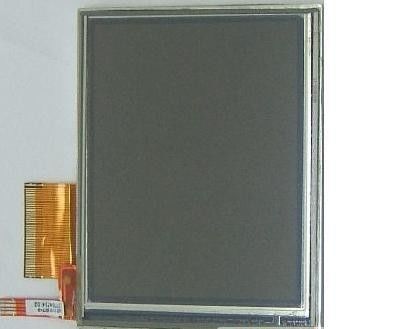

Produktdetails:
|
Modell: | LQ035Q7DH02 | Diagonale Größe: | 3,5 Zoll |
---|---|---|---|
Marke: | Scharfes | Helligkeit: | 100 cd-/m² (Art.) |
Schnittstellen-Art: | Paralleler RGB (1 ch, Bit 6), 50 Stifte FPC | Lichtquelle: | WLED, Stunden 10K, OHNE Fahrer |
Pixel-Format: | 240 (RGB) ×320 [QVGA] 113PPI | Umwelt: | Betriebstemperatur: -10 | °C 70; Lagertemperatur: -25 | °C 70 |
Markieren: | 3,5" LCM-Scharfes TFT LCD-Anzeige,Scharfes 100nits TFT LCD-Anzeige |
LQ035 Reihe LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
Pixel-Eigenschaften: | Pixel-Format | 240 (RGB) ×320 [QVGA] | Dot Pitch | 0.0745×0.2235 Millimeter (H×V) |
---|---|---|---|---|
Konfiguration | Vertikaler Streifen RGB | Pixel-Neigung | 0.2235×0.2235 Millimeter (H×V) [113PPI] | |
Mechanische Größe: | Bildschirmbereich | 53.64×71.52 Millimeter (H×V) | Einfassungs-Bereich | 57.4×75.2 Millimeter (H×V) |
Umreißen Sie schwaches. | 65×86.2 Millimeter (H×V) | Entwurfs-Tiefe | 4.0±0.2 Millimeter | |
Entwurfs-Eigenschaften: | Form-Faktor | Flaches Rechteck | Orientierung | Porträtart |
Längenverhältnis | 3:4 (H: V) | Formen Sie Art | ||
Touch Screen: | Noten-Punkte | 1 Punkt | TP-Signal | - |
TP-Prüfer | Ohne Notenprüfer | Mit Berührungseingabe Bildschirm | widerstrebende Note 4-wire | |
Andere Eigenschaften: | Gewicht | 45.0g (Art.) | Oberfläche | Harte Beschichtung (3H) |
Hintergrundbeleuchtungs-Eigenschaften: | Lampen-Form | - | Lampen-Art | WLED | Lebenszeit | 10K (Art.) (Stunden) |
---|---|---|---|---|---|---|
Ersatz | - | Menge | - | Position | Randlichtart | |
Lampe elektrisch: | Spannungs-Input | 21.6V (Art.) | Gegenwärtiger Input | 15/20mA (Art. /Max.) | ||
Verbrauch | 324mW (Art.) | |||||
Schnittstellen-Eigenschaften: | Art | Eingeschlossen in der PlattenSignalschnittstelle | Position | - | Lampen-Fahrer | Nein |
Basisdaten: | Helligkeit | 100 cd-/m² (Art.) | Kontrast-Verhältnis | (Transmissive) 3:1 des 80:1 (Art.) (Art.) (reflektierend) |
---|---|---|---|---|
Betrachtungs-Winkel | 40/40/40/50 (Art.) (CR≥2) | Optischer Modus | TN, normalerweise Weiß, Transflective | |
Betrachtenrichtung | 6 Uhr | Antwortzeit | 30/50 (Art.) (Tr/Td) (Frau) | |
Farbleistung: | Farbart | Wx: 0,300; Wy: 0,350 | Farbzahlen | 262K (6-bit) |
Farbtemperatur | 6963K | Weiße Einheitlichkeit | - | |
1931 Farbe Gamlt: | NTSC-Verhältnis | 26% | sRGB | 35% Abdeckung |
Adobe RGB | 27% Abdeckung | DCI-P3 | 26% Abdeckung | |
Rec.2020 | 19% Abdeckung | Anmerkungen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Anzeigen-Leistung: | Sicht im Freien | Sonnenlicht lesbar | Beförderung | - |
Art 3D | - | Reflexionsvermögen | 2.5/4% (Min./Art.) |
Signal-System: | Paralleler RGB (1 ch, Bit 6) | Logik-Spannung | - | |||
---|---|---|---|---|---|---|
Signal elektrisch: | Spannungs-Input | 5.0/3.3/15.0/-10.0V (Art.) (VSHA/VSHD/VDD/VEE) | Gegenwärtiger Input | 3.0/1.5/0.05/-0.05mA (Art.) (ISHA/ISHD/IDD/IEE) | ||
Schnittstellen-Eigenschaften: | Art | FPC | Position | - | ||
FPC-Detail: | Marke | Modell | Pin Pitch | Stifte | Menge | Konfiguration |
0,5 Millimeter | 50 Stifte | PC 1 |
LQ035Q7DH02 stützt Anzeige 240 (RGB) ×320 (QVGA) mit Längenverhältnis des 3:4 (W: H), dessen Pixel in vertikalem Streifen RGB vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 53,64 (W)×71.52 (H) Millimeter, Entwurfsgröße von 65 (W)×86.2 (H)×4.2 (D) Millimeter, Sendegebietgröße von 57,4 (W)×75.2 (H) Millimeter, mit Oberflächen-treament der harten Beschichtung (3H), Nettogewicht 45.0g (Art.). Als TN normalerweise weiß, Produkt Transflective LCM, Dose LQ035Q7DH02 stellt transimissive Kontrastverhältnis des 100 cd-/m² Anzeigenhelligkeits80:1, reflektierendes Kontrastverhältnis des 3:1 (Art.) zur Verfügung, 40/40/40/50 (Art.) (CR≥2) (L/R/U/D) wird Betrachtenwinkel, beste Ansichtrichtung auf 6 Uhr und Antwortzeit von 30/50 (Art.) (Tr/Td) Frau Graustufen oder die Helligkeit vom Unterpixel mit einem Graustufensignal mit 6 Bits für jeden Punkt bestimmt, eine Palette von Farben 262K, auch mit Leistung von Farbtonleiter 26% (NTSC) so darstellend. Dieses Produkt nahm WLED an, da es Hintergrundbeleuchtungssystem, das als Randlichtart gesetzt und eine Arbeitslebenszeit von Stunden 10K hat wurde, externer Hintergrundbeleuchtungsfahrer wird zusätzlich gebraucht ist.
