Produktdetails:
|
Platten-Modell: | LQ035Q7DH01 | Platten-Marke: | Scharfes |
---|---|---|---|
Entschließung: | 240 (RGB) ×320, QVGA, 113PPI | Plattengröße: | 3.5inch |
Signalschnittstelle: | Paralleler RGB (1 ch, Bit 6), 50 Stifte FPC | Lampen-Art: | WLED, Stunden 10K, ohne Fahrer |
Helligkeit: | 100cd/m ² | Umwelt: | Funktionierender Temp.: -10 | °C 70; Speichertemp.: -25 | °C 70 |
Markieren: | Scharfes 240×320RGB TFT LCD-Platte,Scharfes 100cd/M2 TFT LCD-Platte,LQ035Q7DH01 |
LQ035 Reihe LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
Basisdaten: | Marke | Modell | Art | Vorbildliches Alias |
---|---|---|---|---|
SCHARFES | LQ035Q7DH01 | EinSi TFT LCD, LCM | - | |
Zuverlässigkeit: | RoHS | Betriebstemperatur | Lagertemperatur | Erschütterungs-Widerstand |
-10 | °C 70 | -25 | °C 70 | - |
Basisdaten: | Helligkeit | Betriebsart | Kontrast-Verhältnis |
---|---|---|---|
100 cd-/m² (Art.) | TN, normalerweise Weiß, Transflective | (Transmissive) 4:1 des 70:1 (Art.) (Art.) (reflektierend) | |
Betrachtungs-Winkel (L/R/U/D) | Betrachtenrichtung | Wartegeschwindigkeit | |
40/40/40/50 (Art.) (CR≥2) | 6 Uhr | 30/50 (Art.) (Tr/Td) (Frau) | |
Anzeigen-Farbe: | Farbtemperatur | Farbmenge | Weiße Farbefarbart |
- | 262K (6-bit) | - | |
Leistung: | Art 3D | Sicht im Freien | Reflexionsvermögen |
- | Sonnenlicht lesbar | 2.5/4% (Min./Art.) |
Platten-Größe: | 3,5 Zoll | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Entschließung | Pixel-Anordnung | Dot Pitch (W×H) | Pixel-Neigung (W×H) |
240 (RGB) ×320, QVGA | Vertikaler Streifen RGB | 0.0745×0.2235 Millimeter | 0.2235×0.2235 Millimeter [113PPI] | |
Mechanische Größe: | Beschriftungsbereich (W×H) | Einfassungs-Bereich (W×H) | Entwurfs-Maß (W×H) | Entwurfs-Tiefe |
53.64×71.52 Millimeter | 57.4×75.2 Millimeter | 65×86.2 Millimeter | 4.0±0.2 Millimeter | |
Entwurfs-Eigenschaften: | Form-Art | Längenverhältnis | Orientierung | Formen Sie Art |
Flaches Rechteck | 3:4 (W: H) | Porträtart | ||
Mit Berührungseingabe Bildschirm: | Noten-Punkte | TP-Prüfer | Signal-Art | Noten-Technologie |
1 Punkt | Ohne Notenprüfer | - | widerstrebende Note 4-wire | |
Andere Eigenschaften: | Platten-Abdeckung | Gewicht | Oberfläche | |
- | 45.0g (Art.) | Harte Beschichtung (3H) |
Signal elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
---|---|---|---|---|---|---|
3.0/1.5/0.05/-0.05mA (Art.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (Art.) (VSHA/VSHD/VDD/VEE) | - | ||||
Schnittstellen-Eigenschaften: | Position | Art | Schnittstelle | |||
- | FPC | Paralleler RGB (1 ch, Bit 6) | ||||
Signalschnittstelle: | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
PC 1 | 0,5 Millimeter | 50 Stifte |
Hintergrundbeleuchtungs-Eigenschaften: | Art | Position | Form | Menge | Leben (Stunden) | Ersatz |
---|---|---|---|---|---|---|
WLED | Randlichtart | - | - | 10K (Art.) | - | |
WLED elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
15/20mA (Art. /Max.) | 21.6V (Art.), 25.2V (Maximum) | 324mW (Art.) | ||||
Schnittstellen-Eigenschaften: | Position | Art | WLED-Fahrer | |||
- | Eingeschlossen in der PlattenSignalschnittstelle | Nein |

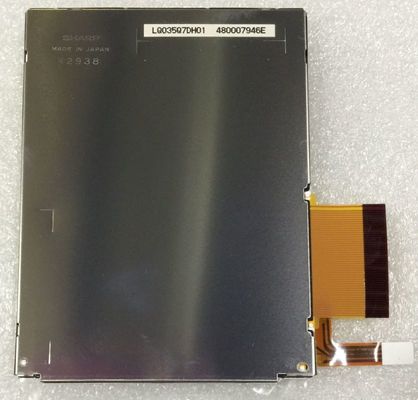

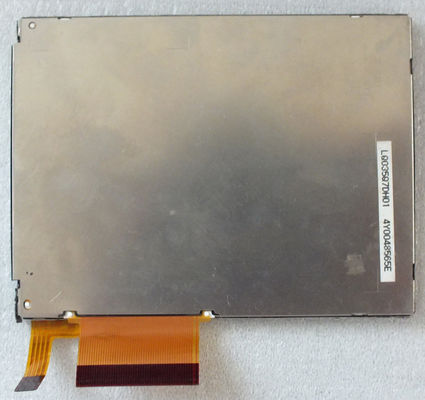

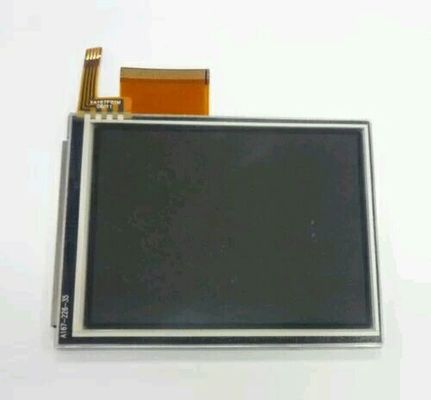

LQ035Q7DH01 ist ein 3,5 Zoll diagonales EinSi TFT LCD-Bildschirmprodukt vom Scharfen, mit einer eingebauten WLED-Hintergrundbeleuchtung, ohne Hintergrundbeleuchtungsfahrer, Draht des Bildschirm- 4 widerstrebende Note. Auf der Grundlage von spätestes Versionsdatenblatt LCP-03015A, das heraus auf 10 21 2003 herausgegeben wurde, zeigen Unterstützungen LQ035Q7DH01 240 (RGB) ×320 (QVGA) mit Längenverhältnis des 3:4 an (W: H), dessen Pixel in vertikalem Streifen RGB vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 53,64 (W)×71.52 (H) Millimeter, Entwurfsgröße von 65 (W)×86.2 (H)×4.2 (D) Millimeter, Sendegebietgröße von 57,4 (W)×75.2 (H) Millimeter, mit Oberflächen-treament der harten Beschichtung (3H), Nettogewicht 45.0g (Art.). Als TN normalerweise weiß, Produkt Transflective LCM, Dose LQ035Q7DH01 stellt transimissive Kontrastverhältnis des 100 cd-/m² Anzeigenhelligkeits70:1, reflektierendes Kontrastverhältnis des 4:1 (Art.) zur Verfügung, 40/40/40/50 (Art.) (CR≥2) (L/R/U/D) wird Betrachtenwinkel, beste Ansichtrichtung auf 6 Uhr und Antwortzeit von 30/50 (Art.) (Tr/Td) Frau Graustufen oder die Helligkeit vom Unterpixel mit einem Graustufensignal mit 6 Bits für jeden Punkt bestimmt, eine Palette von Farben 262K so darstellend. Dieses Produkt nahm WLED an, da es Hintergrundbeleuchtungssystem, das als Randlichtart gesetzt und eine Arbeitslebenszeit von Stunden 10K hat wurde, externer Hintergrundbeleuchtungsfahrer wird zusätzlich gebraucht ist.
