Produktdetails:
|
Hersteller: | Scharfes | Vorbildliches Name: | LQ035Q7DB06 |
---|---|---|---|
Helligkeit: | 130 cd-/m² (Art.) | Bildumfang: | 3,5 Zoll |
Signal-Art: | Paralleler RGB (1 ch, Bit 6), 50 Stifte FPC | Hintergrundbeleuchtung: | 6S1P WLED, 10K Stunden, kein Fahrer |
Pixel-Zahl: | 240 (RGB) ×320 (QVGA) 113PPI | Max. Ratings: | Speichertemp.: -25 | °C 70 Funktionierender Temp.: -10 | °C 60 |
Markieren: | Scharfes 240×320RGB TFT LCD-Platte,Scharfes 130nits TFT LCD-Platte,3 |
LQ035 Reihe LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
Platten-Größe: | 3,5 Zoll | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Entschließung | Pixel-Anordnung | Dot Pitch (W×H) | Pixel-Neigung (W×H) |
240 (RGB) ×320, QVGA | Vertikaler Streifen RGB | 0.0745×0.2235 Millimeter | 0.2235×0.2235 Millimeter [113PPI] | |
Mechanische Größe: | Beschriftungsbereich (W×H) | Einfassungs-Bereich (W×H) | Entwurfs-Maß (W×H) | Entwurfs-Tiefe |
53.64×71.52 Millimeter | 57.4×75.2 Millimeter | 65×85 Millimeter | 4.5±0.3 Millimeter | |
Entwurfs-Eigenschaften: | Form-Art | Längenverhältnis | Orientierung | Formen Sie Art |
Flaches Rechteck | 3:4 (W: H) | Porträtart | ||
Mit Berührungseingabe Bildschirm: | Noten-Punkte | TP-Prüfer | Signal-Art | Noten-Technologie |
1 Punkt | Ohne Notenprüfer | - | widerstrebende Note 4-wire | |
Andere Eigenschaften: | Platten-Abdeckung | Gewicht | Oberfläche | |
- | 50.0g (Art.) | Harte Beschichtung (3H) |
Basisdaten: | Helligkeit | Betriebsart | Kontrast-Verhältnis |
---|---|---|---|
130 cd-/m² (Art.) | TN, normalerweise Weiß, Transflective | (Transmissive) 8:1 des 85:1 (Art.) (Art.) (reflektierend) | |
Betrachtungs-Winkel (L/R/U/D) | Betrachtenrichtung | Wartegeschwindigkeit | |
40/40/40/50 (Art.) (CR≥2) | 6 Uhr | 30/50 (Art.) (Tr/Td) (Frau) | |
Anzeigen-Farbe: | Farbtemperatur | Farbmenge | Weiße Farbefarbart |
7351K | 262K (6-bit) | X: 0,300; Y: 0,320 | |
Leistung: | Art 3D | Sicht im Freien | Reflexionsvermögen |
- | Sonnenlicht lesbar | 7/11% (Min./Art.) |
Signal elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
---|---|---|---|---|---|---|
3.0/2.0/0.05/-0.05mA (Art.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (Art.) (VSHA/VSHD/VDD/VEE) | - | ||||
Schnittstellen-Eigenschaften: | Position | Art | Schnittstelle | |||
- | FPC | Paralleler RGB (1 ch, Bit 6) | ||||
Signalschnittstelle: | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
PC 1 | 0,5 Millimeter | 50 Stifte |
Hintergrundbeleuchtungs-Eigenschaften: | Art | Position | Form | Menge | Leben (Stunden) | Ersatz |
---|---|---|---|---|---|---|
WLED | Randlichtart | 1 Schnur | 6S1P | 10K (Art.) | - | |
WLED elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
15/20mA (Art. /Max.) | 21.6/24V (Art. /Max.) | 324mW (Art.) | ||||
Schnittstellen-Eigenschaften: | Position | Art | WLED-Fahrer | |||
- | FPC | Nein | ||||
Schnittstellen-Detail | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
PC 1 | 0,5 Millimeter | 5 Stifte | BLE-5PINS-ANNCN |

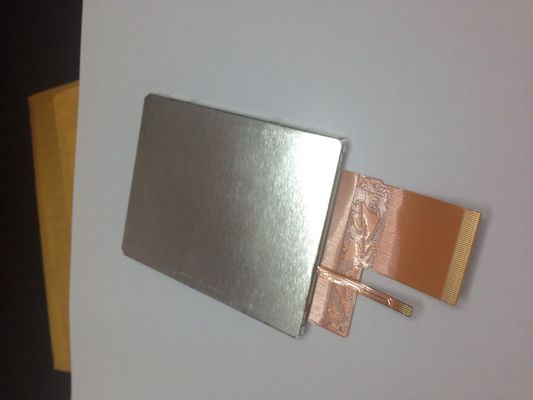

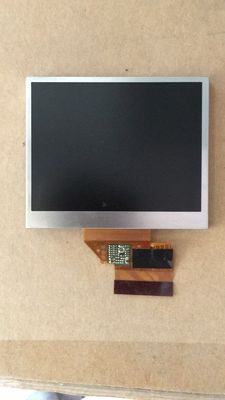

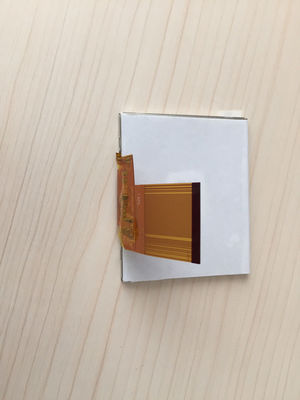

LQ035Q7DB06 stützt Anzeige 240 (RGB) ×320 (QVGA) mit Längenverhältnis des 3:4 (W: H), dessen Pixel in vertikalem Streifen RGB vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 53,64 (W)×71.52 (H) Millimeter, Entwurfsgröße von 65 (W)×85 (H)×4.8 (D) Millimeter, Sendegebietgröße von 57,4 (W)×75.2 (H) Millimeter, mit Oberflächen-treament der harten Beschichtung (3H), Nettogewicht 50.0g (Art.). Als TN normalerweise weiß, Produkt Transflective LCM, Dose LQ035Q7DB06 stellt transimissive Kontrastverhältnis des 130 cd-/m² Anzeigenhelligkeits85:1, reflektierendes Kontrastverhältnis des 8:1 (Art.) zur Verfügung, 40/40/40/50 (Art.) (CR≥2) (L/R/U/D) wird Betrachtenwinkel, beste Ansichtrichtung auf 6 Uhr und Antwortzeit von 30/50 (Art.) (Tr/Td) Frau Graustufen oder die Helligkeit vom Unterpixel mit einem Graustufensignal mit 6 Bits für jeden Punkt bestimmt, eine Palette von Farben 262K so darstellend. Dieses Produkt nahm 6S1P WLED an, da es Hintergrundbeleuchtungssystem, das als Randlichtart gesetzt und eine Arbeitslebenszeit von Stunden 10K hat wurde, externer Hintergrundbeleuchtungsfahrer wird zusätzlich gebraucht ist.
