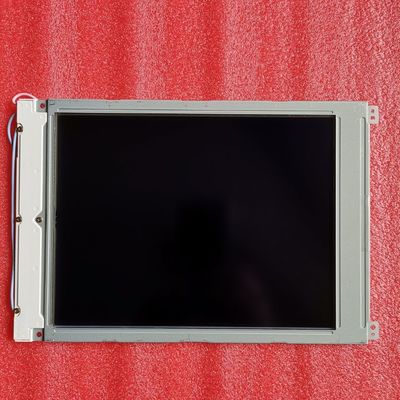

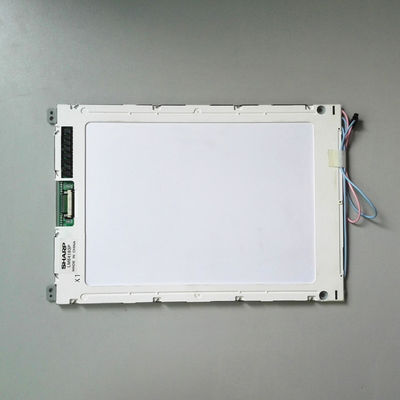

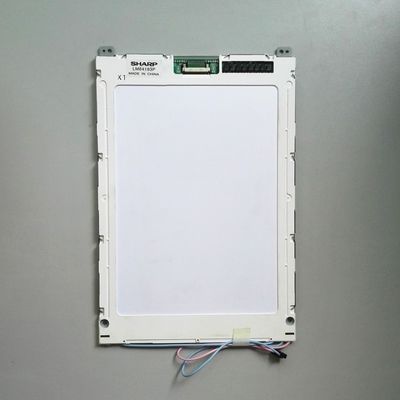

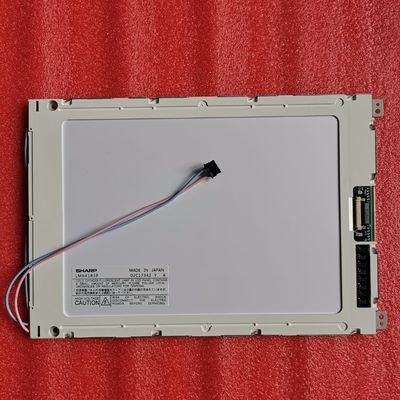

Produktdetails:
|
Hersteller: | Scharfes | Vorbildliches Name: | LM64183P |
---|---|---|---|
Pixel-Format: | Rechteck | Plattenart: | FSTN-LCD, LCM |
Bildumfang: | 9,4" | Entschließung: | 640×480, VGA, 84PPI |
Helligkeit: | 70 cd-/m² (Art.) | Lampen-Art: | 1 PC CCFL, Stunden 10K, ohne Fahrer |
Signalschnittstelle: | Parallele Daten (4-bit), 15 Stiftverbindungsstück | Umwelt: | Funktionierender Temp.: 0 | °C 45; Speichertemp.: -25 | °C 60 |
Markieren: | SVGA-Scharfes TFT LCD-Schirm,Industrielle LCD Platte XGAs,Anzeige LVDS TFT LCD |
Basisdaten: | Marke | Modell | Art | Vorbildliches Alias |
---|---|---|---|---|
SCHARFES | LM64183P | FSTN-LCD, LCM | - | |
Zuverlässigkeit: | RoHS | Betriebstemperatur | Lagertemperatur | Erschütterungs-Widerstand |
0 | °C 45 | -25 | °C 60 | - |
Basisdaten: | Helligkeit | Betriebsart | Kontrast-Verhältnis |
---|---|---|---|
70 cd-/m² (Art.) | STN, schwarz/weiß (Negativ), Transmissive | 11:1 (Art.) (Transmissive) | |
Betrachtungs-Winkel (L/R/U/D) | Betrachtenrichtung | Wartegeschwindigkeit | |
20/25/25/15 (Art.) (CR>4) | - | 350/200 (Art.) (Tr+/Td) (Frau) | |
Anzeigen-Farbe: | Farbtemperatur | Farbmenge | Weiße Farbefarbart |
- | Monochrom | - |
Hintergrundbeleuchtungs-Eigenschaften: | Art | Position | Form | Menge | Leben (Stunden) | Ersatz |
---|---|---|---|---|---|---|
CCFL | Randlichtart (Unterseite) | - | PC 1 | 10K (Min.) | - | |
CCFL elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
5.0mA (Art.) | 360V (Art.) | 1.8W (Art.) | ||||
Schnittstellen-Eigenschaften: | Position | Art | CCFL-Fahrer | |||
- | Verbindungsstück | Nein | ||||
Schnittstellen-Detail | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
MITSUMI | M63M83-04 | PC 1 | 2,5 Millimeter | 4 Stifte | BLL-4PINS-LNNH |
Platten-Größe: | 9,4 Zoll | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Entschließung | Pixel-Anordnung | Dot Pitch (W×H) | Pixel-Neigung (W×H) |
640×480, VGA | Rechteck | 0.30×0.30 Millimeter | 0.30×0.30 Millimeter [84PPI] | |
Mechanische Größe: | Beschriftungsbereich (W×H) | Einfassungs-Bereich (W×H) | Entwurfs-Maß (W×H) | Entwurfs-Tiefe |
191.97×143.97 Millimeter | 201.4×153.4 Millimeter | 260×174 Millimeter | 7,0 (Maximum) Millimeter | |
Entwurfs-Eigenschaften: | Form-Art | Längenverhältnis | Orientierung | Formen Sie Art |
Flaches Rechteck | 4:3 (W: H) | Landschaftsart | ||
Fixierung: | GesichtsEntlüftungslöcher (4-Φ3.5) | |||
Andere Eigenschaften: | Platten-Abdeckung | Gewicht | Oberfläche | |
- | 340g (Art.) | - |
Signal elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
---|---|---|---|---|---|---|
24mA (Art.) | 5.0V (Art.) | 380/580mW (Art. /Max.) | ||||
Schnittstellen-Eigenschaften: | Position | Art | Schnittstelle | |||
- | Verbindungsstück | Parallele Daten (4-bit) | ||||
Signalschnittstelle: | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
molex | 53261-1510 | PC 1 | 1,25 Millimeter | 15 Stifte |
LM64183P stützt Anzeige 640×480 (VGA) mit Längenverhältnis des 4:3 (W: H), dessen Pixel im Rechteck vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 191,97 (W)×143.97 (H) Millimeter, Entwurfsgröße von 260 (W)×174 (H) Millimeter, Sendegebietgröße von 201,4 (W)×153.4 (H) Millimeter, Nettogewicht 340g (Art.). Als STN liefert Schwarzes/weißes (Negativ), Transmissive LCM-Produkt, LM64183P-Dose transimissive Kontrastverhältnis des 70 cd-/m² Anzeigenhelligkeits11:1, 20/25/25/15 (Art.) (CR>4) (L/R/U/D) Betrachtenwinkel und Antwortzeit von 350/200 (Art.) (Tr+/Td) Frau und folglich stellt eine Palette von einfarbigen Farben dar. Dieses Produkt nahm 1 PC CCFL an, da es Hintergrundbeleuchtungssystem ist, das als Randlichtart (Unterseite) und eine Arbeitslebenszeit von Stunden 10K zu haben gesetzt wurde, externer Hintergrundbeleuchtungsfahrer wird zusätzlich gebraucht. LM64183P verwendet parallele Daten (4-bit) da es eingebendes System des Signals ist, das durch das 15 Stiftverbindungsstück an Stromversorgungsspannung von 5.0V (Art.) anschloss.
