Produktdetails:
|
Marke: | Scharfes | Modell: | LM5Q32R |
---|---|---|---|
Helligkeit: | 120 cd-/m² (Art.) | Diagonale Größe: | 5.0inch |
Lichtquelle: | CCFL [1 PC], Stunden 15K, OHNE Fahrer | Pixel-Format: | 320 (RGB) ×240 [QVGA] 80PPI |
Schnittstellen-Art: | Parallele Daten (8-Bit), 20 Stiftverbindungsstück | Umwelt: | Betriebstemperatur: 0 | °C 60; Lagertemperatur: -25 | °C 65 |
Markieren: | SVGA-Scharfes TFT LCD-Schirm,Industrielle LCD Platte XGAs,Anzeige LVDS TFT LCD |
Bildumfang: | 5,0" | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Pixel-Zahl | Pixel-Format | Dot Pitch (H×V) | Pixel-Neigung (H×V) |
320 (RGB) ×240, QVGA | Vertikaler Streifen RGB | 0.105×0.315 Millimeter | 0.315×0.315 Millimeter [80PPI] | |
Mechanische Größe: | Bildschirmbereich (H×V) | Einfassungs-Öffnung (H×V) | Gesamtausmasse (H×V) | Gesamttiefe |
100.8×75.6 Millimeter | 103.4×78.3 Millimeter | 134×113 Millimeter | 10,5 (Maximum) Millimeter | |
Entwurfs-Eigenschaften: | Form-Form | Längenverhältnis (H: V) | Orientierung | Formen Sie Art |
Flaches Rechteck | 4:3 | Landschaftsart | ||
Andere Spezifikt.: | Masse | Platten-Abdeckung | Oberflächenbehandlung | |
150g (Art.) | - | - |
Basisdaten: | Helligkeit | Arbeits-Modus | Kontrast-Verhältnis |
---|---|---|---|
120 cd-/m² (Art.) | STN, normalerweise schwarz, Transmissive | 30:1 (Art.) (Transmissive) | |
Gute Ansicht an | Betrachtungs-Winkel | Antwortzeit | |
6 Uhr | 35/35/15/25 (Art.) (CR≥5) | 150/50 (Art.) (Tr/Td) (Frau) | |
Anzeigen-Farbe: | Farbtemperatur: | Stützfarbe | Farbkoordinate |
8558K | Farbe | X: 0,290; Y: 0,300 |
Signal elektrisch: | Eingangsspannung | Eingangsstrom | Leistungsaufnahme | |||
---|---|---|---|---|---|---|
5.0V (Art.) | 3/5mA (Art. /Max.) | 310/400mW (Art. /Max.) | ||||
Schnittstellen-Eigenschaften: | Signal-Art | Körperliche Art | Schnittstellen-Position | |||
Parallele Daten (8-Bit) | Verbindungsstück | - | ||||
Schnittstellen-Detail: | Markenname | Vorbildliches Name | Menge | Stifte | Pin Pitch | Pin Configuration |
FCI | SFR20R-1ST | PC 1 | 20 Stifte | 0,8 Millimeter |
Hintergrundbeleuchtungs-Eigenschaften: | Art | Position | Leben (Stunden) | Menge | Form | Ersatz |
---|---|---|---|---|---|---|
CCFL | Randlichtart (Oberseite) | 15K (Min.) | PC 1 | Gerade | - | |
CCFL elektrisch: | Eingangsspannung | Eingangsstrom | Leistungsaufnahme | |||
720V (Art.) | 4.0±1mA | 2.9W (Art.) | ||||
Arbeitsfrequenz | Startspannung | |||||
30/80KHz (Min./Maximum) | 1280/1600V (Maximum) (Ta=+25/0℃) | |||||
Schnittstellen-Eigenschaften: | CCFL-Fahrer State | Körperliche Art | Schnittstellen-Position | |||
Nein | Verbindungsstück | - | ||||
Schnittstellen-Detail | Markenname | Vorbildliches Name | Menge | Stifte | Pin Pitch | Pin Configuration |
JST | BHR-03VS-1 | PC 1 | 3 Stifte | 4,0 Millimeter | BLL-3PINS-LNH |

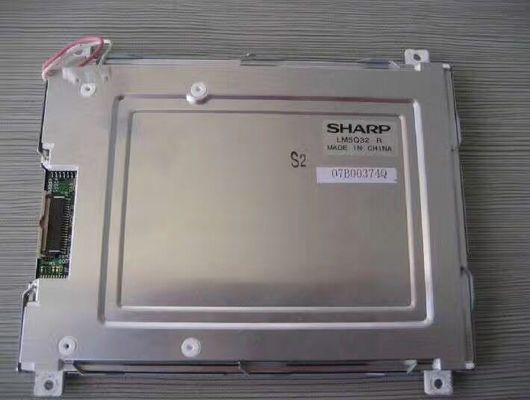

LM5Q32R stützt Anzeige 320 (RGB) ×240 (QVGA) mit Längenverhältnis des 4:3 (W: H), dessen Pixel in vertikalem Streifen RGB vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 100,8 (W)×75.6 (H) Millimeter, Entwurfsgröße von 134 (W)×113 (H)×10.5 (D) Millimeter, Sendegebietgröße von 103,4 (W)×78.3 (H) Millimeter, Nettogewicht 150g (Art.). Als STN liefert normalerweise schwarzes, Transmissive LCM-Produkt, LM5Q32R-Dose transimissive Kontrastverhältnis des 120 cd-/m² Anzeigenhelligkeits30:1, 35/35/15/25 (Art.) (CR≥5) (L/R/U/D) Betrachtenwinkel, beste Ansichtrichtung auf 6 Uhr und Antwortzeit von 150/50 (Art.) (Tr/Td) Frau, eine Palette von Farbfarben so darstellend. Dieses Produkt nahm 1 PC CCFL an, da es Hintergrundbeleuchtungssystem ist, das als Randlichtart (Oberseite) und eine Arbeitslebenszeit von Stunden 15K zu haben gesetzt wurde, externer Hintergrundbeleuchtungsfahrer wird zusätzlich gebraucht.
