Produktdetails:
|
Marke: | Scharfes | Modell: | LQ104V1DG83 |
---|---|---|---|
Helligkeit: | 350 cd-/m² (Art.) | Diagonale Größe: | 10,4“ |
Lichtquelle: | CCFL [2 PC], Stunden 50K, mit Inverter | Schnittstellen-Art: | Paralleler RGB (1 ch, 6 gebissen), 32 Stiftverbindungsstück |
Pixel-Format: | 640 (RGB) ×480 [VGA] 76PPI | Umwelt: | Betriebstemperatur: -10 | °C 70; Lagertemperatur: -30 | °C 70 |
Markieren: | Anzeige LVDS TFT LCD,Lcd-Anzeige hohe Helligkeit WLED |
LQ104 Reihe LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
Platten-Größe: | 10,4 Zoll | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Entschließung | Pixel-Anordnung | Dot Pitch (W×H) | Pixel-Neigung (W×H) |
640 (RGB) ×480, VGA | Vertikaler Streifen RGB | 0.110×0.330 Millimeter | 0.330×0.330 Millimeter [76PPI] | |
Mechanische Größe: | Beschriftungsbereich (W×H) | Einfassungs-Bereich (W×H) | Entwurfs-Maß (W×H) | Entwurfs-Tiefe |
211.2×158.4 Millimeter | 214.6×162.4 Millimeter | 246.5×179.4 Millimeter | 34,7 (Maximum) Millimeter | |
Entwurfs-Eigenschaften: | Form-Art | Längenverhältnis | Orientierung | Formen Sie Art |
Flaches Rechteck | 4:3 (W: H) | Landschaftsart | ||
Fixierung: | GesichtsEntlüftungslöcher (2-Φ3.4, 2-R1.7×4.4) auf linker, rechter Einfassung | |||
Andere Eigenschaften: | Platten-Abdeckung | Gewicht | Oberfläche | |
- | 700g (Maximum) | Blendschutz-, harte Beschichtung (3H) |
Basisdaten: | Helligkeit | Betriebsart | Kontrast-Verhältnis |
---|---|---|---|
350 cd-/m² (Art.) | TN, normalerweise weiß, Transmissive | 300:1 (Art.) (Transmissive) | |
Betrachtungs-Winkel (L/R/U/D) | Betrachtenrichtung | Wartegeschwindigkeit | |
70/70/40/70 (Art.) (CR≥10) | 6 Uhr | 10/25 (Art.) (Tr/Td) (Frau) | |
Anzeigen-Farbe: | Farbtemperatur | Farbmenge | Weiße Farbefarbart |
32767K | 262K (6-bit) | X: 0,131; Y: 0,329 | |
1931 Farbe Gamlt: | NTSC-Verhältnis | sRGB Abdeckung | Abdeckung Adobes RGB |
73% | 94% | 76% | |
Abdeckung DCI-P3 | Abdeckung Rec.2020 | Anmerkungen | |
76% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Helligkeits-Veränderung: | 1,45 (Maximum) (5 Punkte) |
Leistungsaufnahme: | 8.3W (Art.) |
---|---|
Rahmen-Rate: | 60Hz |
Rückscan: | Ja (U/D, L/R) |
Signal elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
---|---|---|---|---|---|---|
180/130mA (Art.) (ICC) | 3.3/5.0V (Art.) (VCC) | - | ||||
Spannung für Anzeigen-Signale: | GND≤VIL≤0.8V; 2.3≤VIH≤3.3V (VCC≥3.3V); 2.3≤VIH≤VCC (VCC≤3.3V) | |||||
Schnittstellen-Eigenschaften: | Position | Art | Schnittstelle | |||
- | Verbindungsstück | Paralleler RGB (1 ch, Bit 6) | ||||
Signalschnittstelle: | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
JAE | IL-FPR-32S-VF | PC 1 | 0,5 Millimeter | 32 Stifte | DRGB-32P1C6B-040A |
Hintergrundbeleuchtungs-Eigenschaften: | Art | Position | Form | Menge | Leben (Stunden) | Ersatz |
---|---|---|---|---|---|---|
CCFL | Randlichtart (Oberseite) | Gerade | 2 PC | 50K (Min.) | - | |
Schnittstellen-Eigenschaften: | Position | Art | CCFL-Fahrer | |||
- | Verbindungsstück | Mit Inverter | ||||
Schnittstellen-Detail | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
JST | S6B-ZR-SM3A-TF | PC 1 | 1,5 Millimeter | 6 Stifte | BDL-6PINS-VVVGGG | |
Fahrer Electrical: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
630/700mA (Art. /Max.) | 12.0V (Art.) | - |

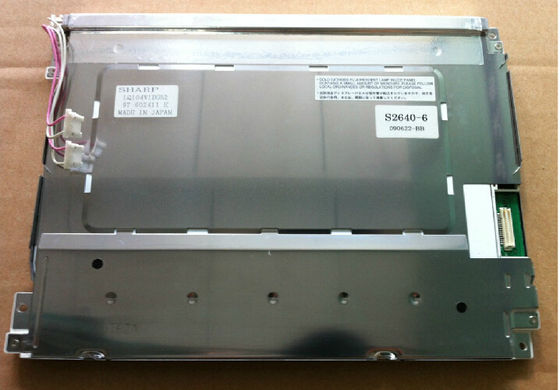

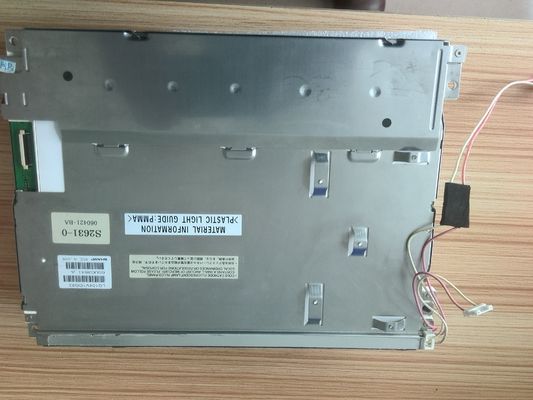

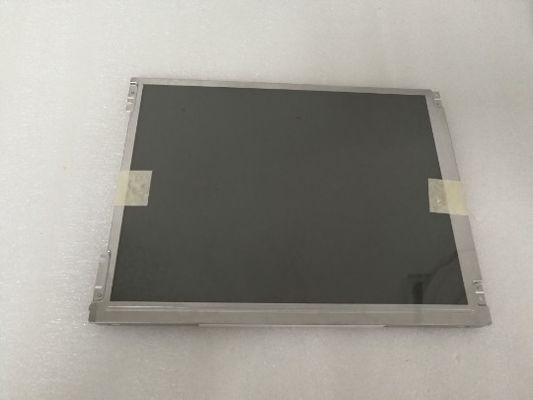

LQ104V1DG83 stützt Anzeige 640 (RGB) ×480 (VGA) mit Längenverhältnis des 4:3 (W: H), dessen Pixel in vertikalem Streifen RGB vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 211,2 (W)×158.4 (H) Millimeter, Entwurfsgröße von 246,5 (W)×179.4 (H)×34.7 (D) Millimeter, Sendegebietgröße von 214,6 (W)×162.4 (H) Millimeter, mit Oberflächen-treament der Blendschutz-, harten Beschichtung (3H), Nettogewicht 700g (Maximum). Als TN liefert normalerweise weißes, Transmissive LCM-Produkt, Dose LQ104V1DG83 transimissive Kontrastverhältnis des 350 cd-/m² Anzeigenhelligkeits300:1, 70/70/40/70 (Art.) (CR≥10) (L/R/U/D) wird Betrachtenwinkel, beste Ansichtrichtung auf 6 Uhr und Antwortzeit von 10/25 (Art.) (Tr/Td) Frau Graustufen oder die Helligkeit vom Unterpixel mit einem Graustufensignal mit 6 Bits für jeden Punkt bestimmt, eine Palette von Farben 262K, auch mit Leistung von Farbtonleiter 72% (NTSC) so darstellend. Dieses Produkt nahm 2 PC CCFL an, da es Hintergrundbeleuchtungssystem ist, das als Randlichtart (Oberseite) und eine Arbeitslebenszeit von Stunden 50K zu haben gesetzt wurde, mit Inverter.
