Produktdetails:
|
Platten-Marke: | Scharfes | Platten-Modell: | LM5Q32 |
---|---|---|---|
Helligkeit: | 120 cd-/m² (Art.) | Entschließung: | 320 (RGB) ×240, QVGA, 80PPI |
Plattengröße: | 5,0" | Lampen-Art: | 1 PC CCFL, Stunden 15K, ohne Fahrer |
Signalschnittstelle: | Parallele Daten (8-Bit), 20 Stiftverbindungsstück | Umwelt: | Funktionierender Temp.: 0 | °C 50; Speichertemp.: -25 | °C 65 |
Markieren: | SVGA-Scharfes TFT LCD-Schirm,Industrielle LCD Platte XGAs,Anzeige LVDS TFT LCD |
Basisdaten: | Helligkeit | 120 cd-/m² (Art.) | Kontrast-Verhältnis | 30:1 (Art.) (Transmissive) |
---|---|---|---|---|
Betrachtungs-Winkel | 35/35/15/25 (Art.) (CR≥5) | Optischer Modus | STN, normalerweise schwarz, Transmissive | |
Betrachtenrichtung | 6 Uhr | Antwortzeit | 150/50 (Art.) (Tr/Td) (Frau) | |
Farbleistung: | Farbart | Wx: 0,290; Wy: 0,300 | Farbzahlen | Farbe |
Farbtemperatur | 8558K | Weiße Einheitlichkeit | - |
Pixel-Eigenschaften: | Pixel-Format | 320 (RGB) ×240 [QVGA] | Dot Pitch | 0.105×0.315 Millimeter (H×V) |
---|---|---|---|---|
Konfiguration | Vertikaler Streifen RGB | Pixel-Neigung | 0.315×0.315 Millimeter (H×V) [80PPI] | |
Mechanische Größe: | Bildschirmbereich | 100.8×75.6 Millimeter (H×V) | Einfassungs-Bereich | 103.4×78.3 Millimeter (H×V) |
Umreißen Sie schwaches. | 134×113 Millimeter (H×V) | Entwurfs-Tiefe | 10,5 (Maximum) Millimeter | |
Entwurfs-Eigenschaften: | Form-Faktor | Flaches Rechteck | Orientierung | Landschaftsart |
Längenverhältnis | 4:3 (H: V) | Formen Sie Art | ||
Andere Eigenschaften: | Gewicht | 150g (Art.) | Oberfläche | - |
Hintergrundbeleuchtungs-Eigenschaften: | Lampen-Form | Gerade | Lampen-Art | CCFL | Lebenszeit | 15K (Min.) (Stunden) |
---|---|---|---|---|---|---|
Ersatz | - | Menge | PC 1 | Position | Randlichtart (Oberseite) | |
Lampe elektrisch: | Spannungs-Input | 720V (Art.) | Gegenwärtiger Input | 4.0±1mA | ||
Frequenz | 30/80KHz (Min./Maximum) | Auswurfspannung | 1280/1600V (Maximum) (Ta=+25/0℃) | |||
Verbrauch | 2.9W (Art.) | |||||
Schnittstellen-Eigenschaften: | Art | Verbindungsstück | Position | - | Lampen-Fahrer | Nein |
Schnittstellen-Detail: | Marke | Modell | Pin Pitch | Stifte | Menge | Konfiguration |
JST | BHR-03VS-1 | 4,0 Millimeter | 3 Stifte | PC 1 | BLL-3PINS-HNL |
Signal-System: | Parallele Daten (8-Bit) | Logik-Spannung | - | |||
---|---|---|---|---|---|---|
Signal elektrisch: | Spannungs-Input | 5.0V (Art.) | Gegenwärtiger Input | 3/5mA (Art. /Max.) | ||
Verbrauch | 310/400mW (Art. /Max.) | |||||
Schnittstellen-Eigenschaften: | Art | Verbindungsstück | Position | - | ||
Verbindungsstück-Detail: | Marke | Modell | Pin Pitch | Stifte | Menge | Konfiguration |
FCI | SFR20R-1ST | 0,8 Millimeter | 20 Stifte | PC 1 |

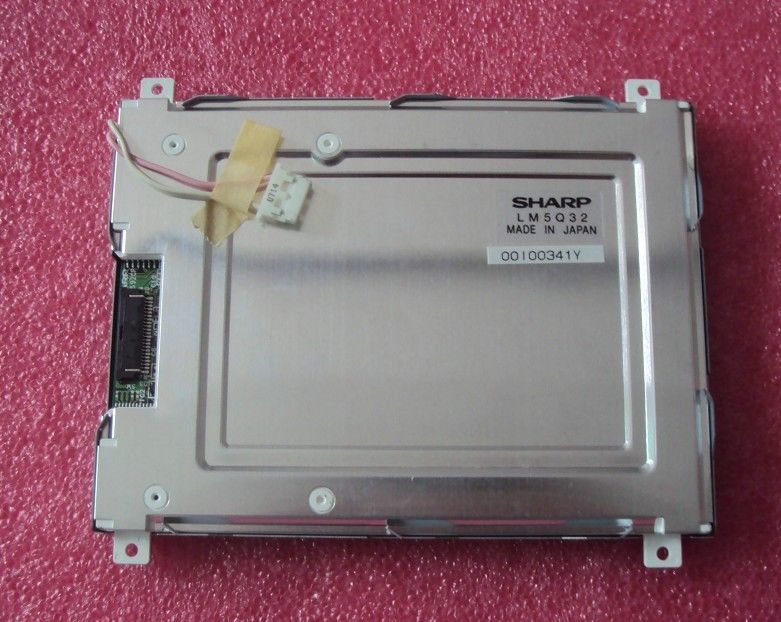

LM5Q32 stützt Anzeige 320 (RGB) ×240 (QVGA) mit Längenverhältnis des 4:3 (W: H), dessen Pixel in vertikalem Streifen RGB vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 100,8 (W)×75.6 (H) Millimeter, Entwurfsgröße von 134 (W)×113 (H)×10.5 (D) Millimeter, Sendegebietgröße von 103,4 (W)×78.3 (H) Millimeter, Nettogewicht 150g (Art.). Als STN liefert normalerweise schwarzes, Transmissive LCM-Produkt, Dose LM5Q32 transimissive Kontrastverhältnis des 120 cd-/m² Anzeigenhelligkeits30:1, 35/35/15/25 (Art.) (CR≥5) (L/R/U/D) Betrachtenwinkel, beste Ansichtrichtung auf 6 Uhr und Antwortzeit von 150/50 (Art.) (Tr/Td) Frau, eine Palette von Farbfarben so darstellend. Dieses Produkt nahm 1 PC CCFL an, da es Hintergrundbeleuchtungssystem ist, das als Randlichtart (Oberseite) und eine Arbeitslebenszeit von Stunden 15K zu haben gesetzt wurde, externer Hintergrundbeleuchtungsfahrer wird zusätzlich gebraucht.
