Produktdetails:
|
Modell: | LM057QB1T10 | Diagonale Größe: | 5.7INCH |
---|---|---|---|
Helligkeit: | 150 cd-/m² (Art.) | Pixel-Format: | 320×240 [QVGA] 70PPI |
Entwurf schwach.: | 166 (H)×109 (V) ×7.5 (D) Millimeter | Lichtquelle: | WLED [1S6P], OHNE Fahrer |
Schnittstellen-Art: | Parallele Daten (4-bit) 12 Stifte FPC | Umwelt: | Betriebstemperatur: 0 | °C 50; Lagertemperatur: -25 | °C 60 |
Markieren: | Lcd-Anzeige hohe Helligkeit WLED,Schirm CCFL TFT LCD,SVGA-Scharfes TFT LCD-Anzeige |
Basisdaten: | Hersteller | Platten-Modell | Platten-Art | Angenommener Name |
---|---|---|---|---|
SCHARFES | LM057QB1T10 | FSTN-LCD, LCM | - | |
Umwelt: | RoHS-Zustand | Funktionierender Temp. | Speichertemp. | Erschütterungs-Niveau |
0 | °C 50 | -25 | °C 60 | - |
Platten-Größe: | 5,7" | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Pixel-Format | Pixel-Konfiguration | Pixel-Neigung (Millimeter) | Dot Pitch (Millimeter) |
320×240 [QVGA] | Rechteck | 0.360×0.360 [70PPI] | 0.360×0.360 | |
Mechanische Größe: | Beschriftungsbereich (Millimeter) | Einfassungs-Bereich (Millimeter) | Entwurfs-Maß (Millimeter) | Entwurfs-Tiefe (Millimeter) |
115,17 (H) × 86,37 (V) | 121,0 (H) × 91,6 (V) | 166 (H) × 109 (V) | 7,5 (Maximum) Millimeter | |
Entwurfs-Eigenschaften: | Form-Faktor | Orientierung | Längenverhältnis | Formen Sie Art |
Flaches Rechteck | Landschaftsart | 4:3 (H: V) | ||
Anderes Detail: | Gewicht | Platten-Abdeckung | Behandlung | |
160g (Art.) | - | - |
Basisdaten: | Helligkeit (cd-/m²) | Betrachtungs-Winkel (L/R/U/D) | Antwortzeit (Frau) |
---|---|---|---|
150 (Art.) | 40/40/25/40 (Art.) (CR≥2) | 190/210 (Art.) (Tr/Td) | |
Beste Ansicht an | Anzeigemodus | Kontrast-Verhältnis | |
- | STN, schwarz/weiß (Negativ), Transmissive | 6: 1 (Art.) (Transmissive) | |
Anzeigen-Farbe: | Farbtemperatur | Anzeigen-Farben | Weiße Koordinate |
- | Monochrom | - |
Lampen-Eigenschaften: | Art | Position | Quantität | Form | Leben (Stunden) | Lampen-Austausch |
---|---|---|---|---|---|---|
WLED | Randlichtart | 1S6P | Parallel | - | - | |
WLED elektrisch: | Spannungs-Versorgung | Netzstrom | Energie | |||
3.4/3.9V (Art. /Max.) | 120mA (Art.) | |||||
Schnittstellen-Eigenschaften: | Position | Hintergrundbeleuchtungs-Fahrer | Art | |||
- | Nein | Verbindungsstück | ||||
Schnittstellen-Detail: | Marke | Modell | Pin Pitch | Pin Amount | Quantität | Konfiguration |
JST | BHR-03VS-1 | 4,0 Millimeter | 3 Stifte | PC 1 | BLE-3PINS-ANC |
Platten-Fahren elektrisch: | Spannungs-Versorgung | Netzstrom | Energie | |||
---|---|---|---|---|---|---|
5.0V (Art.) | 1.2/1.8mA (Art. /Max.) | 46/70mW (Art. /Max.) | ||||
Schnittstellen-Eigenschaften: | Position | Signal | Art | |||
- | Parallele Daten (4-bit) | FPC | ||||
FPC-Detail: | Marke | Modell | Pin Pitch | Pin Amount | Quantität | Konfiguration |
1,25 Millimeter | 12 Stifte | PC 1 |

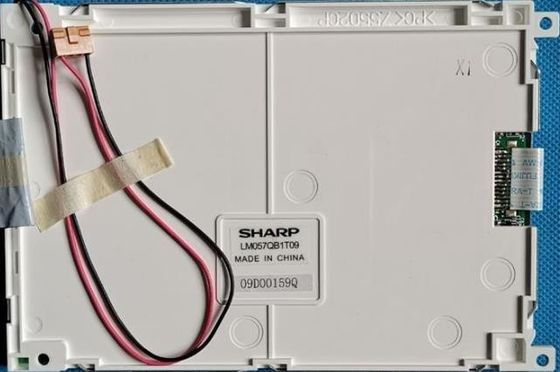

LM057 Reihe LM057QB1T10 LM057QB1T09
LM057QB1T10 stützt Anzeige 320×240 (QVGA) mit Längenverhältnis des 4:3 (W: H), dessen Pixel im Rechteck vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 115,17 (W)×86.37 (H) Millimeter, Entwurfsgröße von 166 (W)×109 (H)×7.5 (D) Millimeter, Sendegebietgröße von 121,0 (W)×91.6 (H) Millimeter, Nettogewicht 160g (Art.). Als STN liefert Schwarzes/weißes (Negativ), Transmissive LCM-Produkt, Dose LM057QB1T10 transimissive Kontrastverhältnis des 150 cd-/m² Anzeigenhelligkeits6:1, 40/40/25/40 (Art.) (CR≥2) (L/R/U/D) Betrachtenwinkel und Antwortzeit von 190/210 (Art.) (Tr/Td) Frau und folglich stellt eine Palette von einfarbigen Farben dar. Dieses Produkt nahm 1S6P WLED an, da es Hintergrundbeleuchtungssystem, das als Randlichtart gesetzt wurde, externer Hintergrundbeleuchtungsfahrer wird zusätzlich gebraucht ist.
