Produktdetails:
|
| Größe: | 8.4 Zoll | Entschließung: | 800*600 |
|---|---|---|---|
| Lichtvermögen: | 350 cd/m2 (Typ.) | Ansicht der Richtung: | Um 12 Uhr. |
| Blickwinkel: | 70/70/60/70 (Art.) (CR≥10) | Unterstützungsfarbe: | 262K/16.7M 54% NTSC |
| Schnittstellentyp: | LVDS (1 Ch, 6/8-Bit), 20 Pins Steckverbinder | Kontrastverhältnis: | 500:1 (Art.) (TM) |
| Berührungspaneel: | Ohne | Umwelt: | Betriebstemperatur: -20 ~ 70 °C; Lagertemperatur: -30 ~ 80 °C |
| Hervorheben: | 54% NTSC Tianma TFT,8,4 Zoll Tianma TFT |
||
1Hauptinformationen:

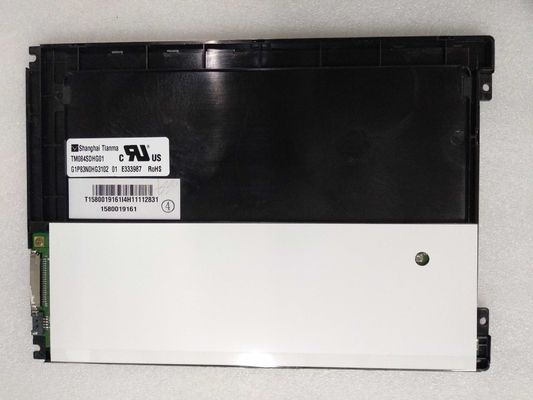

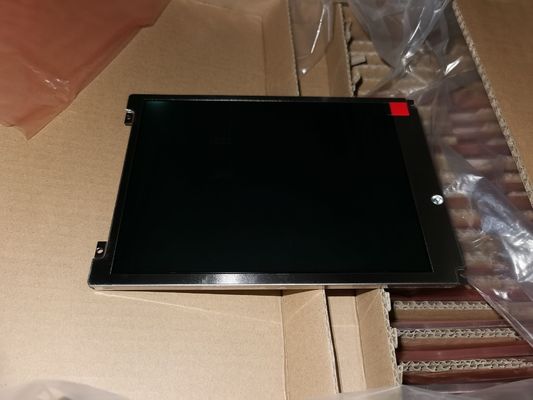

Tianma Microelectronics Co., Ltd.TM084SDHG01 ist ein 8,4 Zoll diagonales a-Si TFT-LCD-Display-Produkt mit integriertem WLED-Hintergrundbeleuchtungssystem, mit LED-Treiber, ohne Touchscreen.
Es verfügt über einen Betriebstemperaturbereich von -20 ~ 70°C, einen Lagertemperaturbereich von -30 ~ 80°C. Seine allgemeinen Eigenschaften sind wie folgt: WLED-Hintergrundbeleuchtung, Lebensdauer ≥ 50K Stunden, mit LED-Treiber, U / D,L/R UmgekehrtDieses Modell kann aufgrund seiner Eigenschaften auf Industrie usw. angewendet werden.
2.Bei der Verwendung von TiANMA TM084SDHG01 sind folgende Anforderungen zu beachten:
| Bildschirmgröße | 8.4 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Anzahl der Pixel | Pixelformat | Punkthöhe (H × V) | Pixel Pitch (H × V) |
| 800 ((RGB) × 600, SVGA | RGB-Streifen | 0.071 × 0,213 mm | 0.213 × 0,213 mm [119 PPI] | |
| Mechanische Größe: | Anzeigefläche (H × V) | Einheit für die Anlage (H × V) | Gesamtgröße (H × V) | Gesamttiefe |
| 170.4 × 127,8 mm | 173.2 × 130,6 mm | 203 × 142,5 mm | 50,7±0,2 mm | |
| Ausführliche Merkmale: | Formularform | Das Aspektverhältnis (H:V) | Orientierung | Form-Stil |
| Flachrechteck | 4:3 | Landschaftsart | - | |
| Andere Spezifikationen: | Masse | Abdeckung der Platte | Oberflächenbehandlung | |
| 185.1 g | - | Antiglare | ||
| Löcher und Klammern: | Gesichtsbefestigungslöcher (2-Φ3.0, 2-R1.5) auf der linken und rechten Lünette | |||
3. TIANMA TM084SDHG01 Optische Eigenschaften:
| Grundlegende Informationen: | Lichtvermögen | Arbeitsmodus | Kontrastverhältnis |
|---|---|---|---|
| 350 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 5001 (Typ) (Übertragbar) | |
| Gute Sicht auf | Blickwinkel | Reaktionszeit | |
| Um 12 Uhr. | 70/70/60/70 (Typ) | 20 (Typ.) ((Tr+Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur: | Unterstützungsfarbe | Farbkoordinate |
| 7189K | 262K/16.7M (6-Bit / 6-Bit + Hi-FRC) | X:0.300" Y:0.331 | |
| 1931 Farbe Gamlt: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 54% | 75% | 57% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 56% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Weiße Einheitlichkeit: | 1.33/1.43 (Typ/Max.) | ||
4. TIANMA TM084SDHG01 Hintergrundbeleuchtung Eigenschaften:
| Hintergrundlicht Eigenschaften: | Typ | Position | Leben (Stunden) | Betrag | Form | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 50K (Typ.) | 3S7P | Array | - | |
| Benutzeroberfläche: | WLED-Fahrerstaat | Körperlicher Typ | Position der Schnittstelle | |||
| Mit LED-Treiber | Verbindungsstück | - | ||||
| Interface-Detail | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| E&T | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 1 Stück | 4 Stifte | 1.25 mm | ||
| WLED-Fahrer elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
| 12.0V (Typ.) | 165/240mA (Typ/Max.) | 1.98W (Typ.) | ||||
5- Häufig gestellte Fragen:
F1: Wie ist die Qualität Ihres LCD-Panels?
A: Verschiedene Qualitäten wie 100% Neues und Original OEM Neues, A-Grade-LCD, A-LCD-Panel usw.
F2: Wie ist Ihre Rückgabe- und Rückerstattungspolitik?
A: Wir bieten Ihnen hervorragende Kundendienstleistungen und versprechen Ihnen eine 6-monatige Garantie nach dem Versand, um Ihnen eine stabile Leistung zu gewährleisten.
F3: Wie lange dauert die Vorlaufzeit?
A: Die Vorlaufzeit beträgt ca. 1-3 Werktage nach Zahlungserhalt.
F4: Wie kann ich das Angebot erhalten?
A: Bitte stellen Sie eine Anfrage per Skype,E-Mail,Whatsapp oder Telefon.
