Produktdetails:
|
Bildumfang: | 8,4" | Pixel-Zahl: | 800 (RGB) ×600, SVGA, 119PPI |
---|---|---|---|
Bildschirmbereich: | 170,4 (W)×127.8 (H) Millimeter | Entwurfs-Größe: | 199,5 (W)×149.5 (H) Millimeter |
Signalschnittstelle: | Paralleler RGB (1 ch, 6 gebissen), 30 Stiftverbindungsstück | Max. Ratings: | -30 | °C 80 |
Plattenart: | EinSi TFT LCD, LCM | Pixel-Format: | Vertikaler Streifen RGB |
Oberfläche: | Antireflektion | Lampen-Art: | 2 PC CCFL, Stunden 50K, ohne Fahrer |
Markieren: | Industrielle LCD Platte 800×600,8,4" industrielle LCD-Platte |

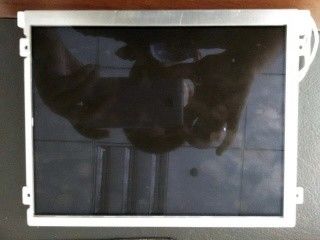

LQ084S3DG01 8,4 BEWEGEN SCHARFES TFT LCD 800 (RGB) ×600, SVGA, 119PPI PIXEL -30 Schritt für Schritt fort | 80 °C industrielle LCD-Platte
1. Hauptinformationen:
LQ084S3DG01 ist 8,4" diagonales EinSi TFT LCD-Anzeigefeldprodukt von Sharp Corporation (rief nachher Sharp) an, mit einem integralen CCFL-Hintergrundbeleuchtungssystem, ohne Hintergrundbeleuchtungsfahrer, ohne Touch Screen. Es kennzeichnet einen Betriebstemperaturbereich -30 | 80°C, ein Lagertemperaturbereich von -30 | 80°C und das maximale Erschütterungsniveau von 2.0G (19,6 m-/s²). Es ist allgemeine Eigenschaften wird zusammengefasst durch Panelook im folgenden: Breite Temperatur, Leben ≥ 50K Stunden. Basiert auf seinen Eigenschaften, empfehlen Panelook, dass dieses Modell an Industrialetc angewendet wird.
Platten-Größe: | 8,4 Zoll | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Entschließung | Pixel-Anordnung | Dot Pitch (W×H) | Pixel-Neigung (W×H) |
800 (RGB) ×600, SVGA | Vertikaler Streifen RGB | 0.071×0.213 Millimeter | 0.213×0.213 Millimeter [119PPI] | |
Mechanische Größe: | Beschriftungsbereich (W×H) | Einfassungs-Bereich (W×H) | Entwurfs-Maß (W×H) | Entwurfs-Tiefe |
170.4×127.8 Millimeter | - | 199.5×149.5 Millimeter | 11,6 (Art.) Millimeter | |
Entwurfs-Eigenschaften: | Form-Art | Längenverhältnis | Orientierung | Formen Sie Art |
Flaches Rechteck | 4:3 (W: H) | Landschaftsart | - | |
Fixierung: | GesichtsEntlüftungslöcher (4-Ф3.2) auf den linken, rechten Schnecken | |||
Andere Eigenschaften: | Platten-Abdeckung | Gewicht | Oberfläche | |
- | 405g (Maximum) | Antireflektion |
Signal elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
---|---|---|---|---|---|---|
430mA (Art.) (ICC) | 3.3V (Art.) (VCC) | - | ||||
Spannung für Anzeigen-Signale: | 0≤VIL≤0.3VCC; 0.7VCC≤VCC | |||||
Schnittstellen-Eigenschaften: | Position | Art | Schnittstelle | |||
- | Verbindungsstück | Paralleler RGB (1 ch, Bit 6) | ||||
Signalschnittstelle: | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
STUNDEN | DF19G-30P-1H (56) | PC 1 | 1,0 Millimeter | 30 Stifte | DRGB-30P1C6B-090A |
Hintergrundbeleuchtungs-Eigenschaften: | Art | Position | Form | Menge | Leben (Stunden) | Ersatz |
---|---|---|---|---|---|---|
CCFL | Randlichtart (Oberseite) | Gerade | 2 PC | 50K (Art.) | - | |
CCFL elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
3.0/6.0/6.5mA (Min./Art. /Max.) | 380±40V | 4.6W (Art.) | ||||
Schwellenspannung | Lampen-Frequenz | |||||
890/1000V (Maximum) (Ta=+25/-10℃) | 45/100KHz (Min./Maximum) | |||||
Schnittstellen-Eigenschaften: | Position | Art | CCFL-Fahrer | |||
- | Verbindungsstück | Nein | ||||
Schnittstellen-Detail | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
JST | BHR-04VS-1 | PC 1 | 4,0 Millimeter | 4 Stifte | BLL-4PINS-HHNL |
Q1: Was ist die Qualität Ihrer LCD-Platte?
: Verschiedene Qualität wie 100% neu u. ursprüngliches Soem neu, ein Grad LCD, eine LCD-Platte etc.
Q2: Was ist Ihre Rückkehr und Rückzahlungspolitik?
: Wir erbringen Ihnen ausgezeichnete Kundendienste und versprechen Ihnen 6-monatige Garantie, nachdem wir, zum Sie zu versichern eine stabile Leistung versendet haben.
Q3: Wie lang ist die Vorbereitungs- und Anlaufzeit?
: Die Vorbereitungs- und Anlaufzeit beträgt ungefähr 1-3 Werktage nach Zahlungseingang.
Q4: Wie kann ich das Zitat erhalten?
: Erkundigen Sie bitte sich über Skype, E-Mail, Whatsapp oder Telefon. Sie erhalten Antwort innerhalb 24 Stunden.
