Produktdetails:
|
| Diagonale Größe: | 10.4 | Pixel-Zahl: | 640 ((RGB) × 480 [VGA] 76PPI |
|---|---|---|---|
| Aktivfläche ((mm): | 211,2 (H)×158.4 (V) Millimeter | Entwurfs-Größe: | 246.5 ((W) × 179.4 ((H) × 15.5 ((D) mm |
| Signal-Art: | Parallel RGB (1 Ch, 6-Bit), 31 Pins Steckverbinder | Max. Bewertungen: | -10 ~ 65 °C |
| Paneltyp: | EinSi TFT LCD, LCM | Pixel-Format: | Vertikaler Streifen RGB |
| Einfassungs-Öffnung: | 214.6 ((W) × 162.4 ((H) mm | Lampenart: | Zwei CCFL, 50.000 Stunden, ohne Fahrer. |
| Hervorheben: | 10,4“ TFT LCD-Platte,Platte VGAs 76PPI TFT LCD |
||

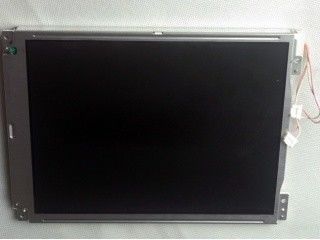

LQ104V1DG52 10,4 INCH SHARP TFT-LCD 640 ((RGB) × 480, VGA, 76PPI PIXEL -10 ~ 65 °C Industrielles LCD-Panel
1Hauptinformationen:
Das LQ104V1DG52 (Alias: LQ0DZA0058) ist ein 10,4 Zoll diagonales a-Si TFT-LCD-Display-Panelprodukt der Sharp Corporation (nachstehend "Sharp" genannt), mit integriertem CCFL-Hintergrundbeleuchtungssystem,ohne HintergrundbeleuchtungEs verfügt über einen Betriebstemperaturbereich von -10 ~ 65 °C, einen Speichertemperaturbereich von -30 ~ 70 °C und ein maximales Vibrationsniveau von 1,0 G (9,8 m/s2).Seine allgemeinen Merkmale werden von Panelook in den folgenden zusammengefasst: Lebensdauer ≥ 50K Stunden, U/D, L/R Reverse, Matte. Basierend auf seinen Eigenschaften empfiehlt Panelook, dass dieses Modell auf Industrie usw. angewendet wird.
| Größe des Panels: | 10.4 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 640 ((RGB) × 480, VGA | RGB-Streifen | 0.110 × 0,330 mm | 0.330 × 0,330 mm [76 PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 211.2 × 158,4 mm | 214.6 × 162,4 mm | 246.5 × 179,4 mm | 15.5 (max.) mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 4(3) (W: H) | Landschaftsart | - | |
| Festsetzung: | Gesichtsbefestigungslöcher (2-Φ3.4, 2-R1.7×4.4) auf der linken und rechten Lünette | |||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 620 g (max.) | Antiglare, harte Beschichtung (3H), Antireflexion | ||
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| 180/150mA (Typ.) | 3.3/5.0V (Typ.) | - | ||||
| Spannung für Anzeigesignale: | VIL≤0,3VCC; 0,7VCC≤VIH | |||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| - | Verbindungsstück | Parallele RGB (1 Ch, 6 Bit) | ||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| HRS | DF9MA-31P-1V | 1 Stück | 1.0 mm | 31 Stifte | Die Angabe der Größenordnung ist in der Angabe der Größenordnung zu finden. | |
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| CCFL | Typ der Randleuchte (Oberseite) | Gerade. | 2 Stück | 50K ((Min.) | - | |
| CCFL Electrical: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| 3.5/6.0/7.0mA (Min./Typ./Max.) | 467 V (Typ.) | 5.6W (Typ.) | ||||
| Anschaltspannung | Lampenfrequenz | |||||
| 1300/1450V (max.) (Ta=+25/-10°C) | Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung der erforderlichen Daten für die Bereitstellung von Daten. | |||||
| Benutzeroberfläche: | Position | Typ | CCFL-Fahrer | |||
| Verbindungsstück | - Nein. | |||||
| Interface-Detail | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| JST | BHR-03VS-1 | 2 Stück | 4.0 mm | 3 Stifte | BLL-3PINS-HNL | |
5- Häufig gestellte Fragen:
F1: Wie ist die Qualität Ihres LCD-Panels?
A: Verschiedene Qualitäten wie 100% Neues und Original OEM Neues, A-Klasse-LCD, A-LCD-Panel usw.
F2: Wie ist Ihre Rückgabe- und Rückerstattungspolitik?
A: Wir bieten Ihnen hervorragende Kundendienstleistungen und versprechen Ihnen eine 6-monatige Garantie nach dem Versand, um Ihnen eine stabile Leistung zu gewährleisten.
F3: Wie lange dauert die Vorlaufzeit?
A: Die Vorlaufzeit beträgt ca. 1-3 Werktage nach Zahlungserhalt.
F4: Wie kann ich das Angebot erhalten?
A: Bitte stellen Sie eine Anfrage per Skype,E-Mail,Whatsapp oder Telefon.
.
