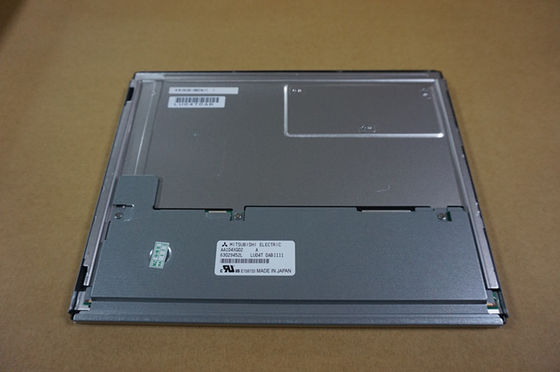

Produktdetails:
|
| Nummer des Modells: | AA104XG02 | Marke: | Mitsubishi |
|---|---|---|---|
| Größe: | 10.4 Zoll | Die Kommission: | 1024 ((RGB) × 768, XGA, 123PPI |
| HELLEN: | 500 cd-/m² (Art.) | Signaloberfläche: | LVDS (1 ch, 6/8-Bit), 20 Pins Steckverbinder |
| Blickwinkel: | 85/85/85/85 (Typ) | ||
| Markieren: | Anzeige WLED FSTN LCD,Industrielle TFT Anzeige WLED |
||
| Grundlegende Informationen: | Marke | Modell | Typ | Modell Alias |
|---|---|---|---|---|
| AA104XG02 | a-Si TFT-LCD, LCM | - | ||
| Zuverlässigkeit: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungswiderstand |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Größe des Panels: | 10.4 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 1024 ((RGB) × 768, XGA | RGB-Streifen | 00,0685 × 0,2055 mm | 0.2055 × 0,2055 mm [123PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 210.4 × 157,8 mm | 215.4 × 161,8 mm | 230 × 180,2 mm | 9.5±0,5 mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 4(3) (W: H) | Landschaftsart | ||
| Festsetzung: | Seitenbefestigungslöcher (4-M3) auf der linken, rechten Lünette | |||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 450 g (Typ.) | Antiglare, harte Beschichtung (3H) | ||
| Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
|---|---|---|---|
| 500 cd/m2 (Typ.) | SWV, normalerweise schwarz, übertragbar | 10001 (Typ) (Übertragbar) | |
| Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
| 85/85/85/85 (Typ) | Symmetrie | 12/12 (Typ.) ((Tr/Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
| 6485K | 262K/16.7M (6-Bit / 6-Bit + Hi-FRC) | X:0.313" Y:0.329 | |
| 1931 Farbspektrum: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 50% | 70% | 53% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Lumenzvariation: | 1.30 (max. 5 Punkte) | ||
| Stromverbrauch: | 5.5W (Typ.) |
|---|---|
| Bildrate: | 60 Hz |
| Umgekehrter Scan: | Ja (180°) |
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 3.3V (Typ.) | - | ||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| - | Verbindungsstück | LVDS (1 ch, 6/8-Bit) | ||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| I-PEX | Die Kommission wird die folgenden Maßnahmen ergreifen: | 1 Stück | 1.25 mm | 20 Stifte | LVDS-20P1C8B-010H | |
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | - | - | 100K (Typ.) | - Nein. | |
| Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
| - | Verbindungsstück | Mit LED-Treiber | ||||
| Interface-Detail | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| JAE | FI-S6P-HFE | 1 Stück | 1.25 mm | 6 Stifte | ||
| Fahrer Elektriker: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| 350/430mA (Typ/max.) | 12.0±1.2V | |||||
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 210,4 × 157,8 × H, Umrissgröße 230 × 180,2 × H, Sichtfläche 215.4 ((W) × 161.8 ((H) mm, mit Oberflächenbehandlung mit Antiglare, Hartbeschichtung (3H), Nettogewicht 450 g (Typ). Als SWV, normalerweise schwarz, übertragbares LCM-Produkt,AA104XG02 kann 500 cd/m2 Anzeigehelligkeit 10001:1 Transmissionskontrastverhältnis, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie und Reaktionszeit von 12/12 (Typ.) ((Tr/Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 6-Bit + Hi-FRC Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K/16.7M Farben, auch mit Leistung von Farbspektrum 50% (NTSC).Dieses Produkt übernahm WLED als Hintergrundbeleuchtungssystem, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 100K Stunden hatAA104XG02 nutzt LVDS (1 ch, 6/8-Bit) als Signal-Eingabe-System, das durch einen 20-Pin-Anschluss mit einer Stromversorgungsspannung von 3,3 V (Typ.) verbunden ist.
