Produktdetails:
|

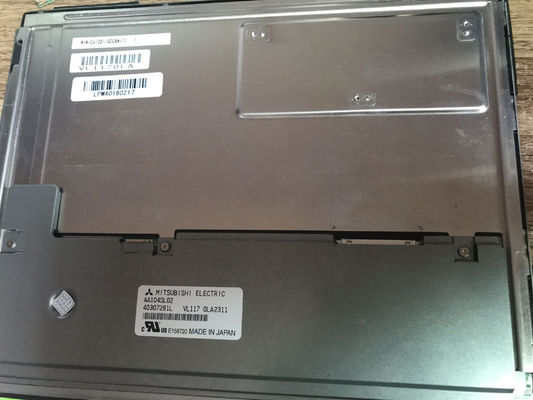

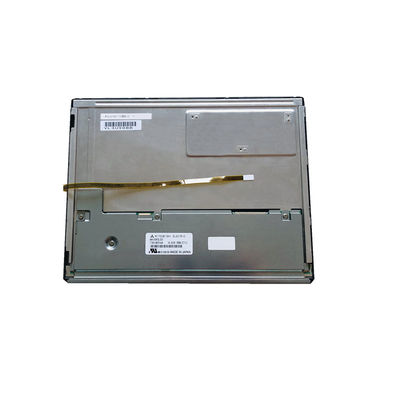

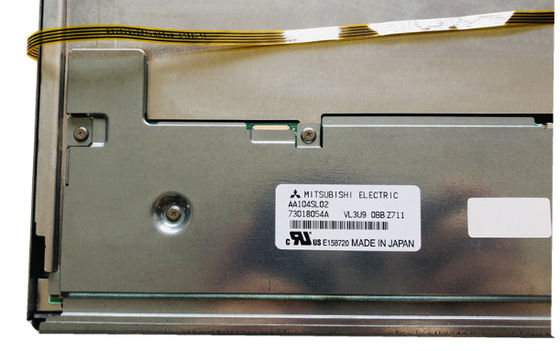

Nummer des Modells: | AA104SL02 | Marke: | Mitsubishi |
---|---|---|---|
Größe: | 10.4 Zoll | Die Kommission: | 800 ((RGB) × 600 (SVGA) 96 PPI |
HELLEN: | 700 cd/m2 (Typ.) | Temperaturbereich: | Lagertemperatur: -30 ~ 80 °C |
Markieren: | Anzeige WLED FSTN LCD,Industrielle TFT Anzeige WLED |
Größe des Panels: | 10.4 Zoll | |||
---|---|---|---|---|
Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
800 ((RGB) × 600, SVGA | RGB-Streifen | 0.088 × 0,264 mm | 0.264 × 0,264 mm [96PPI] | |
Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
211.2 × 158,4 mm | 215.4 × 161,8 mm | 230 × 180,2 mm | 9.5±0,5 mm | |
Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
Flachrechteck | 4(3) (W: H) | Landschaftsart | ||
Festsetzung: | Seitenbefestigungslöcher (4-M3) auf der linken, rechten Lünette | |||
Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
- | 465 g (Typ.) | Antiglare, harte Beschichtung (3H) |
Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
---|---|---|---|
700 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 7001 (Typ) (Übertragbar) | |
Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
80/80/80/60 (Typ) | Um 6 Uhr. | 4/12 (Typ.) ((Tr/Td) (ms) | |
Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
6485K | 262K/16.7M (6-Bit / 6-Bit + Hi-FRC) | X:0.313" Y:0.329 | |
1931 Farbspektrum: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
41% | 58% | 43 Prozent | |
Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
43 Prozent | 31% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Lumenzvariation: | 1.30 (max. 5 Punkte) | ||
Leistung: | 3D-Typ | Sichtbarkeit im Freien | Reflexionsfähigkeit |
- | Sonnenlicht erkennbar |
Stromverbrauch: | 5.2W (Typ.) | |
---|---|---|
Bildrate: | 60 HzUmgekehrter Scan: | Ja (180°) |
Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
---|---|---|---|---|---|---|
300/430mA (Typ/Max.) | 3.3V (Typ.) | - | ||||
Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
- | Verbindungsstück | LVDS (1 ch, 6/8-Bit) | ||||
Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
I-PEX | Die Kommission wird die folgenden Maßnahmen ergreifen: | 1 Stück | 1.25 mm | 20 Stifte | LVDS-20P1C8B-010H |
Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
---|---|---|---|---|---|---|
WLED | Typ der Randleuchte | - | - | 100K (Typ.) | - | |
Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
- | Verbindungsstück | Mit LED-Treiber | ||||
Interface-Detail | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von PinsH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
JAE | FI-S6P-HFE | 1 Stück | 1.25 mm | 6 Stifte | ||
Fahrer Elektriker: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
310 mA (Typ.) | 12.0±1.2V |
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 211,2 × 158,4 × H, Umrissgröße 230 × 180,2 × H, Sichtfläche 215.4 ((W) × 161.8(H) mm, mit Oberflächenbehandlung aus Antiglare, Festbeschichtung (3H), Nettogewicht 465g (Typ.). Als TN, normalerweise weißes, übertragbares LCM-Produkt kann AA104SL02 eine Bildschirmhelligkeit von 700 cd/m2 bieten 700:1 Transmissionskontrastverhältnis, 80/80/80/60 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 6 Uhr und Reaktionszeit von 4/12 (Typ.) ((Tr/Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 6-Bit + Hi-FRC Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K/16.7M Farben, auch mit Leistung von Farbspektrum 40% (NTSC).Dieses Produkt übernahm WLED als Hintergrundbeleuchtungssystem, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 100K Stunden hatAA104SL02 verwendet LVDS (1 ch, 6/8-Bit) als sein Signal Eingabe-System, die durch 20 Pins Anschlüsse mit Stromversorgungsspannung von 3,3 V (Typ.)
