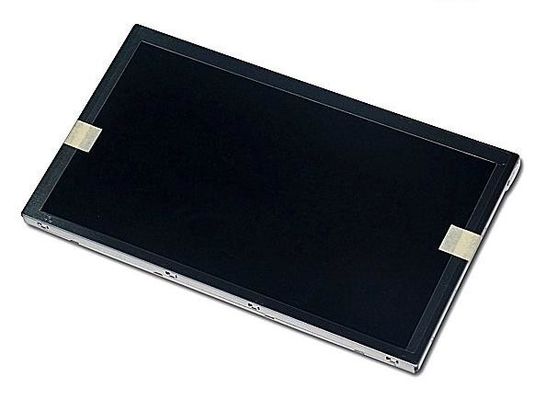

Produktdetails:
|
| Nummer des Modells: | C070VW04 V1 | Marke: | AUO |
|---|---|---|---|
| Größe: | 7 Zoll. | Die Kommission: | 800×480 RGB |
| Helle: | 450cd/m2 | Temperaturbereich: | Speichertemperatur: -40 ~ 95 °C Betriebstemperatur: -30 ~ 85 °C |
| Blickwinkel: | 80/80/80/80 (Typ) | ||
| Hervorheben: | Industrieller LCD-Bildschirm LVDS,Transmissive AUO TFT LCD |
||
| Grundlegende Informationen: | Marke | Modell | Typ | Modell Alias |
|---|---|---|---|---|
| C070VW04 V1 | a-Si TFT-LCD, LCM | C070VW04 V.1 | ||
| Zuverlässigkeit: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungswiderstand |
| -30 ~ 85 °C | -40 ~ 95 °C | 2.9G (28,4 m/s2) |
| Größe des Panels: | 70,0 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 800 ((RGB) × 480, WVGA | RGB-Streifen | 00,0635 × 0,1905 mm | 0.1905 × 0,1905 mm [133PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 152.4 × 91,44 mm | 154.2 × 93,24 mm | 1640,55 × 105,01 mm | 5.6/12.05 (Typ/Max.) mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 15:9 (W: H) | Landschaftsart | ||

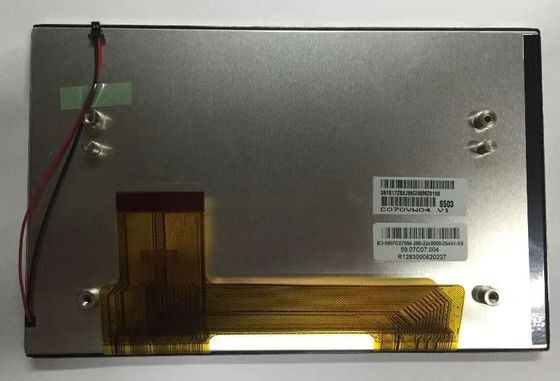

| Festsetzung: | Hintere Befestigungslöcher (4-M2.6) | |||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 145 g (Typ.) | Antiglare | ||
| Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
|---|---|---|---|
| 450 cd/m2 (Typ.) | AMVA, normalerweise schwarz, übertragbar | 15001 (Typ) (Übertragbar) | |
| Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
| 80/80/80/80 (Typ) | Symmetrie | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
| 6261K | 262K (6-Bit) | X:0.318" Y:0.323 | |
| Lumenzvariation: | 1.25 (max. 9 Punkte) | ||
| Stromverbrauch: | 4.75W (Typ.) |
|---|---|
| Bildrate: | 60 Hz |
| Umgekehrter Scan: | - Nein. |
| Zeitkontroller (T-CON): | Eingebettete T-CON |
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| 6.7/26.0/0.15/0.2mA (Typ.) ((IDD/IAIDD/IGH/IGL) | 3.2/12.5/15.0/-9.0V (Typ.) ((VDD/AVDD/VGH/VGL) | - | ||||
| Spannung für Anzeigesignale: | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| - | FPC | Parallele RGB (1 Ch, 6 Bit) | ||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| 1 Stück | 0.5 mm | 50 Stifte | ||||
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | Array | 4S3P | 10K ((Min.) | - | |
| WLED elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| Einheitliche Antriebe für die Berechnung der Leistung | 14/16V (Typ/max.) | |||||
| Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
| - | Verbindungsstück | - Nein. | ||||
| Interface-Detail | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| JST | SHR-02V-BK-B | 1 Stück | 1.0 mm | 2 Stifte | BLE-2PINS-AC | |
| Packung Karton: | Betrag | Gewicht | Kartongroße |
|---|---|---|---|
| 40 Stück / Schachtel | 15 kg | 520 × 340 × 250 mm (L × W × H) |
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details: Aktivfläche 152,4 × 91,44 × H, Konturgröße 164,55 × 105,01 × H, Sichtfläche 154.2 ((W) × 93.24 ((H) mm, mit Oberflächenbehandlung mit Antiglare, Nettogewicht von 145 g (Typ.). Als AMVA, normalerweise schwarz, übertragbares LCM-Produkt, kann C070VW04 V1 eine Helligkeit von 450 cd/m2 anzeigen:1 Transmissionskontrastverhältnis, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie und Reaktionszeit von 10/25 (Typ.) ((Tr/Td) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 6-Bit-Graustufensignal für jeden Punkt bestimmtDieses Produkt hat als Hintergrundbeleuchtungssystem 4S3P WLED übernommen, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 10K Stunden hat.Zusätzlich ist ein externer Hintergrundbeleuchtungstreiber erforderlich. C070VW04 V1 nutzt Parallel RGB (1 ch, 6-Bit) als Signalleingangssystem, das durch 50 Pins FPC mit einer Stromversorgungsspannung von 3,2/12,5/15,0/-9,0 V (Typ.) ((VDD/AVDD/VGH/VGL) verbunden ist.
