Produktdetails:
|

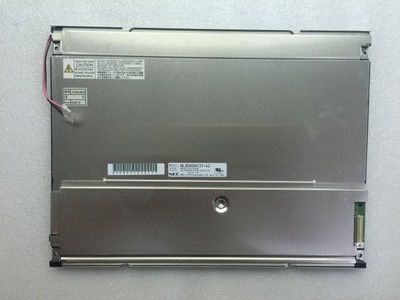

Vorbildliches Number: | NL6448BC33-54 | Marke: | NEC |
---|---|---|---|
Größe: | 10.4inch | Entschließung: | 640×480RGB |
Helligkeit: | 220cd/m2 | Lampen-Art: | CCFL |
Temperaturspanne: | Funktionierender Temp.: -10 | °C 70; Speichertemp.: -20 | °C 80 | ||
Markieren: | Anzeige LVDS NEC TFT,Platte VGAs 76PPI TFT LCD |
Platten-Größe: | 10,4 Zoll | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Entschließung | Pixel-Anordnung | Dot Pitch (W×H) | Pixel-Neigung (W×H) |
640 (RGB) ×480, VGA | Vertikaler Streifen RGB | 0.110×0.330 Millimeter | 0.330×0.330 Millimeter [76PPI] | |
Mechanische Größe: | Beschriftungsbereich (W×H) | Einfassungs-Bereich (W×H) | Entwurfs-Maß (W×H) | Entwurfs-Tiefe |
211.2×158.4 Millimeter | 215.4×161.8 Millimeter | 243×185.1 Millimeter | 10.5±0.5 Millimeter | |
Entwurfs-Eigenschaften: | Form-Art | Längenverhältnis | Orientierung | Formen Sie Art |
Flaches Rechteck | 4:3 (W: H) | Landschaftsart | ||
Fixierung: | GesichtsEntlüftungslöcher (2-Φ3.5, 2-R1.75) auf linker, rechter Einfassung | |||
Andere Eigenschaften: | Platten-Abdeckung | Gewicht | Oberfläche | |
- | 465/490g (Art. /Max.) | Klare, harte Beschichtung (3H) |
Basisdaten: | Helligkeit | Betriebsart | Kontrast-Verhältnis |
---|---|---|---|
220 cd-/m² (Art.) | TN, normalerweise weiß, Transmissive | 350:1 (Art.) (Transmissive) | |
Betrachtungs-Winkel (L/R/U/D) | Betrachtenrichtung | Wartegeschwindigkeit | |
45/45/30/20 (Art.) (CR≥10) | 12 Uhr | 15/23 (Art.) (Tr/Td) (Frau) | |
Anzeigen-Farbe: | Farbtemperatur | Farbmenge | Weiße Farbefarbart |
8308K | 262K (6-bit) | X: 0,286; Y: 0,320 | |
1931 Farbe Gamlt: | NTSC-Verhältnis | sRGB Abdeckung | Abdeckung Adobes RGB |
47% | 64% | 49% | |
Abdeckung DCI-P3 | Abdeckung Rec.2020 | Anmerkungen | |
49% | 35% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Helligkeits-Veränderung: | 1.25/1.40 (Art. /Max.) (5 Punkte) |
Leistungsaufnahme: | 5.8W (Art.) |
---|---|
Rahmen-Rate: | 60Hz |
Rückscan: | Ja (180°) |
Signal elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
---|---|---|---|---|---|---|
180/300mA (Art.) (ICC) | 3.3/5.0V (Art.) (VCC) | - | ||||
Spannung für Anzeigen-Signale: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
Schnittstellen-Eigenschaften: | Position | Art | Schnittstelle | |||
- | Verbindungsstück | CMOS (1 ch, 6 gebissen) | ||||
Signalschnittstelle: | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
STUNDEN | DF9C-31P-1V | PC 1 | 1,0 Millimeter | 31 Stifte | DRGB-31P1C6B-010F |
Hintergrundbeleuchtungs-Eigenschaften: | Art | Position | Form | Menge | Leben (Stunden) | Ersatz |
---|---|---|---|---|---|---|
CCFL | Randlichtart (Oberseite) | Gerade | 2 PC | - | Austauschbar (104LHS35) | |
CCFL elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
2.0/5.0/5.5mA (Min./Art. /Max.) | 520V (Art.) | |||||
Schwellenspannung | Lampen-Frequenz | |||||
850/1100V (Min.) (Ta=+25/-10℃) | 50/70KHz (Min./Maximum) | |||||
Schnittstellen-Eigenschaften: | Position | Art | CCFL-Fahrer | |||
- | Verbindungsstück | Nein | ||||
Schnittstellen-Detail | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
JST | BHR-03VS-1 | PC 1 | 4,0 Millimeter | 3 Stifte | BLL-3PINS-LHH |
