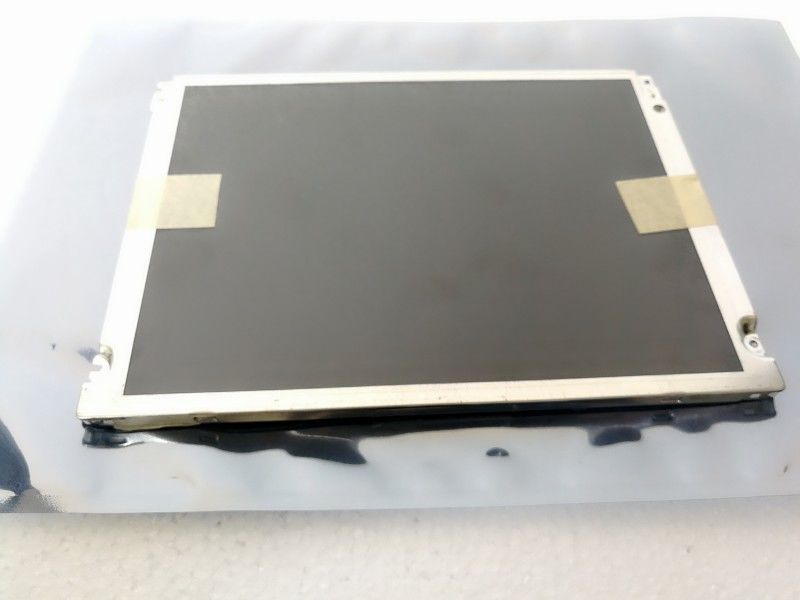

Produktdetails:
|
| Nummer des Modells: | Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | Marke: | AVIC |
|---|---|---|---|
| Größe: | 12,1 Zoll | Die Kommission: | 800 ((RGB) × 600, SVGA, 82PPI |
| Helle: | 400cd/m2 | Blickwinkel: | 70/70/50/60 (Art.) (CR≥10) |
| Temperaturbereich: | Betriebstemperatur: -20 ~ 70 °C; Lagertemperatur: -30 ~ 80 °C | ||
| Hervorheben: | Platte QVGA TIANMA LCD,Platte SVGAs TIANMA LCD |
||
| Grundlegende Informationen: | Marke | Modell | Typ | Modell Alias |
|---|---|---|---|---|
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | a-Si TFT-LCD, LCM | - | ||
| Zuverlässigkeit: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungswiderstand |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Größe des Panels: | 12.1 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 800 ((RGB) × 600, SVGA | RGB-Streifen | 00,1025 × 0,3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 246 × 184,5 mm | 249.0 × 188,3 mm | 279 × 209 mm | 11.0 (max.) mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 4(3) (W: H) | Landschaftsart | ||
| Festsetzung: | Gesichtsbefestigungslöcher (7 Stück) auf der linken und rechten Lünette | |||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 425 g | Antiglare | ||
| Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 6001 (Typ) (Übertragbar) | |
| Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
| 70/70/50/60 (Typ) | Um 6 Uhr. | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
| 6485K | 262K/16.2M (6-Bit / 6-Bit + FRC) | X:0.313" Y:0.329 | |
| 1931 Farbspektrum: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 57% | 79% | 60% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 59% | 43 Prozent | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Lumenzvariation: | 1.25/1.33 (Typ/Max.) | ||
| Stromverbrauch: | 6.8W (Typ.) |
|---|---|
| Bildrate: | 60 Hz |
| Umgekehrter Scan: | - Nein. |
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| 270/325mA (Typ/Max.) | 3.3V (Typ.) | - | ||||

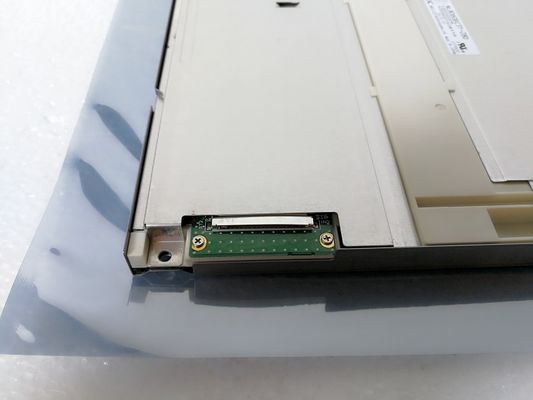

| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| - | Verbindungsstück | LVDS (1 ch, 6/8-Bit) | ||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| STM | MSB240420HE | 1 Stück | 1.25 mm | 20 Stifte | LVDS-20P1C8B-080B | |
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| CCFL | Typ der Randleuchte (Ober- und Unterlicht) | Gerade. | 2 Stück | 50K (Typ.) | - | |
| CCFL Electrical: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| 6.0mA (Typ.) | 770 V (Typ.) | |||||
| Anschaltspannung | Lampenfrequenz | |||||
| 930/1120V (max.) (Ta=+25/0°C) | 40/55/60KHz (Min./Typ./Max.) | |||||
| Benutzeroberfläche: | Position | Typ | CCFL-Fahrer | |||
| - | Verbindungsstück | - Nein. | ||||
| Interface-Detail | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| JST | BHSR-02VS-1 | 2 Stück | 3.5 mm | 2 Stifte | BLL-2PINS-HL | |
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details sind 246 ((W) × 184.5 ((H) mm, Konturgröße 279 ((W) × 209 ((H) × 11 ((D) mm, Sichtfläche 249.0 ((W) × 188.3 ((H) mm, mit Oberflächenbehandlung mit Antiglare, Nettogewicht 425 g. Als TN, normalweiß, übertragbares LCM-Produkt kann TM121SCS01 ein 400 cd/m2 hohes Displayhelligkeitsverhältnis von 600:1 für den übertragbaren Kontrast bieten.70/70/50/60 (Art) (CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 6 Uhr und Reaktionszeit von 10/25 (Typ.) (Tr/Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 6-Bit + FRC Graustufe-Signal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K/16.2M Farben, auch mit Leistung der Farbpalette 55% (NTSC).Dieses Produkt übernahm 2 Stück CCFL als Hintergrundbeleuchtungssystem, das als Edge-Lichttyp (Ober- und Unterseite) platziert wurde und eine Lebensdauer von 50K Stunden hatTM121SCS01 nutzt LVDS (1 ch, 6/8-Bit) als Signal-Eingabe-System, das durch einen 20-Pin-Anschluss mit einer Stromversorgungsspannung von 3 angeschlossen ist.3V (Typ(Siehe unten.)
