Produktdetails:
|
| Diagonale Größe: | 15,6“ | Modell: | LQ156T3LW03 |
|---|---|---|---|
| Pixel-Format: | 1366 ((RGB) × 768 [WXGA] 100 PPI | Lichtvermögen: | 400 cd-/m² (Art.) |
| Blickwinkel: | 85/85/85/85 (Art.) (CR≥10) | Lichtquelle: | WLED, 70 km / h, mit LED-Treiber |
| Schnittstellentyp: | LVDS (1 Ch, 8-Bit), 30 Stiftverbindungsstück | Umfeld: | Betriebstemperatur: -20 ~ 70 °C; Lagertemperatur: -25 ~ 70 °C |
| Hervorheben: | Industrielle LCD Platte XGAs,SVGA-Scharfes TFT LCD-Schirm |
||
LQ156 Serie LQ156T3LW03 LQ156T3LW02 LQ156M3LW01
| Grundlegende Informationen: | Marke | Modell | Typ | Modell Alias |
|---|---|---|---|---|
| Schärfe | LQ156T3LW03 | a-Si TFT-LCD, LCM | - | |
| Zuverlässigkeit: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungswiderstand |
| -20 ~ 70 °C | -25 ~ 70 °C | - |
| Größe des Panels: | 15.6 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 1366 ((RGB) × 768, WXGA | RGB-Streifen | 0.084 × 0,252 mm | 0.252 × 0,252 mm [100 PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 344.232 × 193.536 mm | - | 363.8 × 215,9 mm | 10.8 (Typ.) mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 16:9 (W: H) | Landschaftsart | ||
| Festsetzung: | Seitenbefestigungslöcher (4-M3) auf der linken, rechten Lünette | |||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 950 g (max.) | Festbeschichtung (2H) | ||
| Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
|---|---|---|---|
| 400 cd/m2 (Typ.) | ASV, normalerweise schwarz, übertragbar | 10001 (Typ) (Übertragbar) | |
| Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
| 85/85/85/85 (Typ) | Symmetrie | 35 (Typ.) ((Tr+Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
| 6423K | 16.2M (6-Bit + FRC) | X:0.313" Y:0.337 | |
| 1931 Farbe Gamlt: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 77% | 96% | 75% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 80% | 58% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Lumenzvariation: | 1.43 (max. 5 Punkte) | ||
| Stromverbrauch: | 16.9W (Typ.) |
|---|---|
| Bildrate: | 60 Hz |
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| 260/440mA (Typ/Max.) | 5.0V (Typ.) | 1.3W (Typ.) | ||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| Verbindungsstück | LVDS (1 ch, 8-Bit) | |||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| JAE | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | 1 Stück | 1.0 mm | 30 Stifte | ||
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | - | - | 70K (Typ.) | - | |
| Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
| Verbindungsstück | Mit LED-Treiber | |||||
| Interface-Detail | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| JST | Die in Absatz 1 genannte Regelung gilt nicht. | 1 Stück | 1.0 mm | 6 Stifte | ||
| Fahrer Elektriker: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| 1.3/1.5A (Typ/max.) | 12.0V (Typ.) | 15.6W (Typ.) | ||||

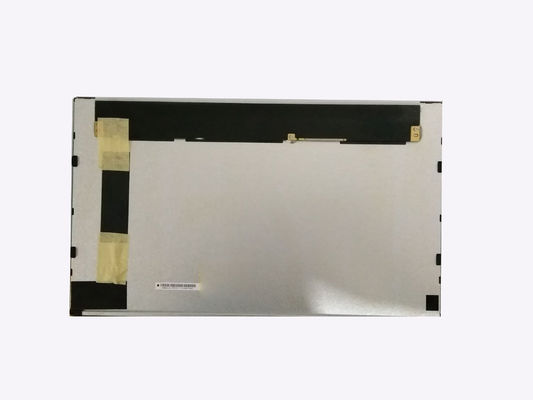

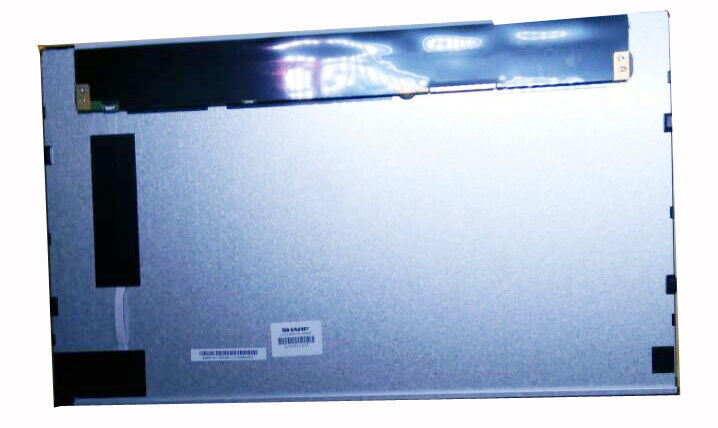

LQ156T3LW03 unterstützt die Anzeige1366 ((RGB) × 768(WXGA) mit einem Seitenverhältnis von 16:9 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind.9 ((H) mm, mit einer Oberflächenbehandlung aus Harter Beschichtung (2H), Nettogewicht 950g (Max.). Als ASV, Normalschwarz, Übertragbares LCM-Produkt kann LQ156T3LW03 eine Bildschirmhelligkeit von 400 cd/m2 bieten 1000:1 Transmissionskontrastverhältnis, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie und Antwortzeit von 35 (Typ.) ((Tr+Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit- + FRC-Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 16,2M Farben, auch mit der Leistung der Farbpalette 76% (NTSC).
