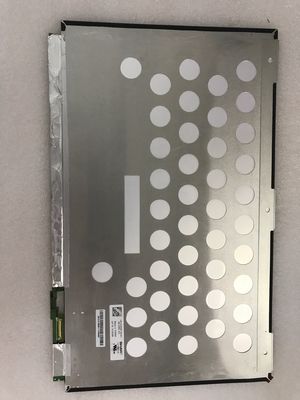

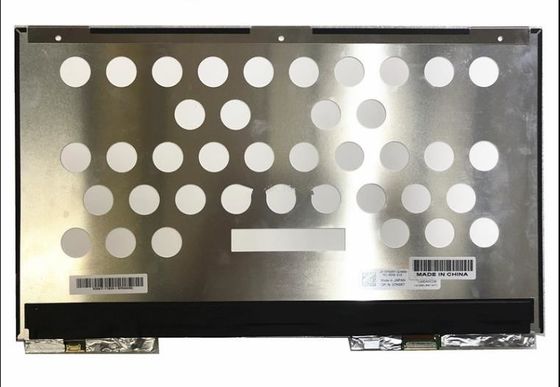

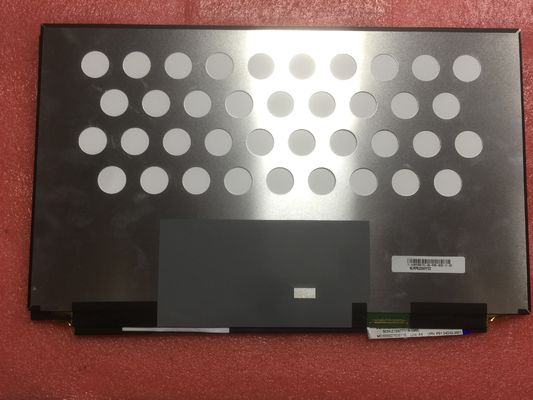

Produktdetails:
|
| Größe der Platte: | 15,6“ | Plattenmarke: | Scharfes |
|---|---|---|---|
| Plattenmodell: | LQ156M1JW01 | Entschließung: | 1920 (RGB) × 1080, FHD, 141 PPI |
| Helle: | 300 cd-/m² (Art.) | Lampenart: | WLED, 15.000 Stunden, mit LED-Treiber |
| Signalschnittstelle: | EDV (2 Wege), EDP1.2, HBR1 (2.7G/lane), 30 Stiftverbindungsstück | Umfeld: | Betriebstemperatur: 0 ~ 50 °C; Lagertemperatur: -25 ~ 60 °C |
| Hervorheben: | Industrielle LCD Platte XGAs,SVGA-Scharfes TFT LCD-Schirm |
||
LQ156 Serie LQ156M1LG21 LQ156M1JW41 LQ156M1JW31 LQ156M1JW03 LQ156M1JW01
| Grundlegende Informationen: | Marke | Schärfe | Modell | LQ156M1JW01 |
|---|---|---|---|---|
| Typ | LCM-Oxid TFT-LCD | Für | ||
| Bildschirmgröße | 15.6" | Alias | SHP14C3 | |
| Umwelt: | Speichertemperatur. | -25 ~ 60 °C | Betriebs-Temp. | 0 ~ 50 °C |
| RoHS | Vibrationen | 1.0G (9,8 m/s2) |
| Grundlegende Informationen: | Lichtdichte ((cd/m2) | 300 (Typ.) | Kontrastverhältnis | 10001 (Typ) (Übertragbar) |
|---|---|---|---|---|
| Blickwinkel | 89/89/89/89 (Typ) | Anzeigemodus | Neuer Modus 2, normalerweise schwarz, übertragbar. | |
| Beste Sicht auf | Symmetrie | Antwort (s) | 30 (Typ.) ((Tr+Td) | |
| Farbleistung: | Weiße Koordinate | X:0.313" Y:0.329 | Anzeigen von Farben | 16.7M (8-Bit) |
| Farbtemperatur | 6485K | Weiße Einheitlichkeit | 1.25 (max. 5 Punkte) | |
| 1931 Farbe Gamlt: | NTSC-Verhältnis | 71 Prozent | sRGB | 100% Abdeckung |
| Adobe RGB | 74% Abdeckung | Die Daten sind in Anhang I zu entnehmen. | 74% Abdeckung | |
| Das ist Rec.2020 | 53% Abdeckung | Anmerkungen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Pixelmerkmale: | Entschließung | 1920 (RGB) × 1080, FHD | Punkt-Spitze (mm) | 0.05975 × 0,17925 (H × V) |
|---|---|---|---|---|
| Pixelformat | RGB-Streifen | Pixel Pitch ((mm) | 0.17925×0.17925 (H×V) [141PPI] | |
| Mechanische Größe: | Aktivfläche ((mm) | 344.16(H) × 193.59(V) | Bezelfläche ((mm) | - |
| Umriss Dunkel. | 350.66 ((H) × 215.54 ((V) | Tiefe ((mm) | 2.4/2.6 (Typ/max.) | |
| Ausführliche Merkmale: | Formular-Stil | Flachrechteck | Umrissform | Schlanke (PCBA Flach, T≤3,2 mm) |
| Bildverhältnis | 16- Ich habe keine Ahnung. | Orientierung | Landschaftsart | |
| Montage: | Ohne | |||
| Andere Spezifikationen: | Gewicht | 310 g (max.) | Behandlung | Antiglare, harte Beschichtung (2H) |
| Hintergrundbeleuchtung Eigenschaften: | Form | - | Typ | WLED | Position | Typ der Randleuchte |
|---|---|---|---|---|---|---|
| Ersatz | - | Anzahl | - | Lebensdauer | 15K (Typ) (Stunden) | |
| Benutzeroberfläche: | Position | - | Typ | In die Signaloberfläche eingeschlossen | ||
| Hintergrundlicht-Treiber | Mit LED-Treiber | |||||
| Fahrer Elektriker: | Spannungsversorgung | 5.0/12.0/21.0V (Min./Typ./Max.) | Aktuelles Angebot | Die in Absatz 1 Buchstabe a genannten Prüfungen sind nur für die in Absatz 1 Buchstabe b genannten Prüfungen erforderlich. | ||
| Verbrauch | 2.66/2.90W (Typ/Max.) | |||||
| Signal elektrisch: | Spannungsversorgung | 3.3V (Typ.) | Aktuelles Angebot | 101/135mA (Typ/Max.) | ||
|---|---|---|---|---|---|---|
| Verbrauch | 0.34/0.45W (Typ/Max.) | |||||
| Typ des Signals: | eDP (2 Spuren), eDP12, HBR1 (2.7G/Spur) | Signalspannung | - | |||
| Benutzeroberfläche: | Position | Typ | Verbindungsstück | |||
| Interface-Detail: | Marke | Modell | Anzahl | Schrauben | Schwingung | Pin-Konfiguration |
| STM | MSAK24025P30 | 1 Stück | 30 Stifte | 0.5 mm | Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Produkte. | |
LQ156M1JW01 unterstützt die Anzeige1920 (RGB) × 1080(FHD) mit einem Seitenverhältnis von 16:9 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind.54 ((H) × 2.6(D) mm, mit Oberflächenbehandlung aus Antiglare, Hartbeschichtung (2H), Nettogewicht 310g (Max.), Formform von Slim (PCBA Flat, T≤3,2mm).LQ156M1JW01 kann 300 cd/m2 Anzeigehelligkeit 10001:1 Transmissiv-Kontrast-Verhältnis, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie und Reaktionszeit von 30 (Typ.) ((Tr+Td) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 8-Bit-Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 16,7M Farben, auch mit Leistung der Farbpalette 100% (sRGB).Dieses Produkt übernahm WLED als sein Hintergrundbeleuchtungssystem, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 15K Stunden hatLQ156M1JW01 nutzt eDP (2 Lanes) als Signal-Eingabe-System, das durch einen 30-Pin-Anschluss mit einer Stromversorgungsspannung von 3,3 V (Typ.) verbunden ist.
