Produktdetails:
|
| Größe der Platte: | 15,6“ | Plattenmodell: | LQ156D1JW02 |
|---|---|---|---|
| Plattenmarke: | Scharfes | Helle: | 350cd/m ² |
| Entschließung: | 3840 ((RGB) × 2160, UHD, 282PPI | Lampenart: | WLED, 12 km / h, mit LED-Treiber |
| Signalschnittstelle: | eDP (4 Spuren), 40 Stifte | Umfeld: | Betriebstemperatur: 0 ~ 50 °C; Lagertemperatur: -20 ~ 60 °C |
| Hervorheben: | Industrielle LCD Platte XGAs,SVGA-Scharfes TFT LCD-Schirm |
||
LQ156 Serie LQ156D1JW05 LQ156D1JW04 LQ156D1JW02
| Grundlegende Informationen: | Markenbezeichnung | Modellbezeichnung | Typ | Modell Alias |
|---|---|---|---|---|
| Schärfe | LQ156D1JW02 | Oxid TFT-LCD, LCM | SHP1430 | |
| Höchstratings: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungsgrad |
| 0 ~ 50 °C | -20 ~ 60 °C | - |
| Bildschirmgröße: | 15.6" | |||
|---|---|---|---|---|
| Pixelmerkmale: | Anzahl der Pixel | Pixelformat | Punkthöhe (H × V) | Pixel Pitch (H × V) |
| 3840 ((RGB) × 2160, UHD | RGB-Streifen | 0.030×0.090 mm | 0.090×0.090 mm [282PPI] | |
| Mechanische Größe: | Anzeigefläche (H × V) | Einheit für die Anlage (H × V) | Gesamtgröße (H × V) | Gesamttiefe |
| 345.6 × 194,4 mm | - | 3670,98 × 218,31 mm | 2.75/3.14 (Typ/Max.) mm | |
| Ausführliche Merkmale: | Formularform | Das Aspektverhältnis (H:V) | Orientierung | Form-Stil |
| Flachrechteck | 16:9 | Landschaftsart | Schlanke (PCBA Flach, T≤3,2 mm) | |
| Andere Spezifikationen: | Masse | Abdeckung der Platte | Oberflächenbehandlung | |
| 320/345 g (Typ/max.) | - | Antiglare (Haze 42%), harte Beschichtung (3H) | ||
| Löcher und Klammern: | Gesichtsbefestigungslöcher (8-Φ2.4) an linken und rechten Schlägen | |||
| Grundlegende Informationen: | Lichtvermögen | Arbeitsmodus | Kontrastverhältnis |
|---|---|---|---|
| 350 cd/m2 (Typ.) | IPS, normalerweise schwarz, übertragbar | 10001 (Typ) (Übertragbar) | |
| Gute Sicht auf | Blickwinkel | Reaktionszeit | |
| Symmetrie | 89/89/89/89 (Typ) | 25 (Typ.) ((Tr+Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur: | Unterstützungsfarbe | Farbkoordinate |
| 6485K | 16.7M (8-Bit) | X:0.313" Y:0.329 | |
| 1931 Farbe Gamlt: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 96% | 100% | 100% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 88% | 71 Prozent | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Weiße Einheitlichkeit: | 1.25/1.50 (Typ/Max.) ((5 Punkte) | ||
| Aktualisierungsrate: | 60 Hz |
|---|---|
| Umgekehrter Scan: | - Nein. |
| Stromverbrauch: | 6.64W (Typ.) |
| Hintergrundlicht Eigenschaften: | Typ | Position | Leben (Stunden) | Betrag | Form | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 12K ((Min.) | - | - | - | |
| Benutzeroberfläche: | WLED-Fahrerstaat | Körperlicher Typ | Position der Schnittstelle | |||
| Mit LED-Treiber | In die Signaloberfläche eingeschlossen | - | ||||
| WLED-Fahrer elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
| 7.0/12.0/21.0V (Min./Typ./Max.) | 417/460mA (Typ/max.) | 5.0/5.52W (Typ/Max.) | ||||
| Signal elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 497/627mA (Typ/Max.) | 1.64/1.88W (Typ/Max.) | ||||
| Benutzeroberfläche: | Typ des Signals | Körperlicher Typ | Position der Schnittstelle | |||
| eDP (4 Fahrspuren) | Verbindungsstück | |||||
| Interface-Detail: | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| I-PEX | Einheit für die Berechnung der in Absatz 1 genannten Kosten | 1 Stück | 40 Stifte | 0.4 mm | ||

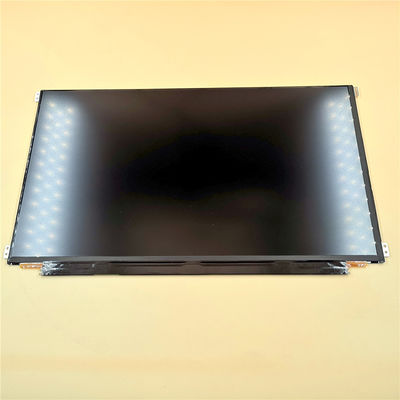

LQ156D1JW02 unterstützt die Anzeige3840 ((RGB) × 2160(UHD) mit einem Seitenverhältnis von 16:9 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind, beträgt laut Berechnung von Panelook die Pixeldichte 282 PPI.Es verfügt über eine aktive Fläche von 345.6 ((W) × 194.4 ((H) mm, Umrissgröße 367.98 ((W) × 218.31 ((H) × 3.14 ((D) mm, mit Oberflächenbehandlung aus Antiglare (Haze 42%), Hartbeschichtung (3H), Nettogewicht 320/345 g (Typ./Max.), Formart Slim (PCBA Flat),Als IPS, normalerweise schwarz, übertragbares LCM-Produkt kann das LQ156D1JW02 eine Helligkeit von 350 cd/m2 anzeigen und ein Transmissionskontrastverhältnis von 1000:1, 89/89/89/89 (Typ.) (CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie, und Reaktionszeit von 25 (Typ.) ((Tr+Td) ms. Die Graustufe oder die Helligkeit des Subpixels wird für jeden Punkt mit einem 8-Bit-Graustufensignal bestimmt,so eine Palette von 16.7M Farben, auch mit einer Farbpalette von 100% (Adobe).
