Produktdetails:
|
| Größe der Platte: | 15" | Plattenmodell: | LQ150X1LW73 |
|---|---|---|---|
| Entwurfs-Größe: | 331.6 ((W) × 254.76 ((H) × 13 ((D) mm | Bildschirmbereich: | 304,128 (W)×228.096 (H) Millimeter |
| Entschließung: | 1024 (RGB) ×768, XGA, 85PPI | Blickwinkel: | 85/85/85/85 (Art.) (CR≥10) |
| Helle: | 350 cd-/m² (Art.) | Signalschnittstelle: | LVDS (1 Ch, 8-Bit), 20 Pins Steckverbinder |
| Lampenart: | 4 Stück CCFL, 50.000 Stunden. | Umfeld: | Betriebstemperatur: 0 ~ 60 °C; Lagertemperatur: -25 ~ 65 °C |
| Hervorheben: | Industrielle LCD Platte XGAs,SVGA-Scharfes TFT LCD-Schirm |
||
LQ150 Serie LQ150X1LW73 LQ150X1LW72 LQ150X1LW71U LQ150X1LW71N
| Gründliche Details: | Hersteller | Schärfe | Modellbezeichnung | LQ150X1LW73 |
|---|---|---|---|---|
| Typ der Platte | a-Si TFT-LCD, LCM | Ein anderer Name | - | |
| Größe der Platte | 150,0 Zoll | Für | ||
| Höchstratings: | OP-Temperatur | 0 ~ 60 °C | ST Temperatur | -25 ~ 65 °C |
| Schwingungsgrad | 1.0G (9,8 m/s2) | RoHS |
| Grundlegende Informationen: | Lichtvermögen | 350 cd/m2 (Typ.) | Kontrastverhältnis | 600: 1 (Typ.) (Übertragbar) |
|---|---|---|---|---|
| Gute Sicht auf | Symmetrie | Reaktionsgeschwindigkeit | 35 (Typ.) ((Tr+Td) (ms) | |
| Blickwinkel | 85/85/85/85 (Typ) | Betriebsmodus | ASV, normalerweise schwarz, übertragbar | |
| Farbleistung: | Chromatischkeit | Wx:0.313Wir haben es geschafft.0.329 | Unterstützungsfarbe | 16.2M (6-Bit + FRC) |
| Farbtemperatur | 6485K | Weiße Einheitlichkeit | 1.25 (max. 5 Punkte) | |
| 1931 Farbe Gamlt: | NTSC-Verhältnis | 69% | sRGB | 90% Abdeckung |
| Adobe RGB | 72% Abdeckung | Die Daten sind in Anhang I zu entnehmen. | 72% Abdeckung | |
| Das ist Rec.2020 | 52% Abdeckung | Anmerkungen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Pixelmerkmale: | Anzahl der Pixel | 1024 ((RGB) × 768 [XGA] | Vereinbarung | RGB-Streifen |
|---|---|---|---|---|
| Punkt Pitch ((W×H)) | 0.099×0.297 mm | Pixel Pitch ((W×H)) | 0.297 × 0,297 mm [85 PPI] | |
| Größe: | Aktives Ansehen | 304.128 ((W) × 228.096 ((H) mm | Alles in allem Dim. | 331.6 ((W) × 254.76 ((H) mm |
| Bezelöffnung | 307.2(W) × 231.1 ((H) mm | Gesamttiefe | 12.5±0,5 mm | |
| Ausführliche Merkmale: | Formularform | Flachrechteck | Orientierung | Landschaftsart |
| Das Bildverhältnis ((W:H) | 4:3 | Form-Stil | ||
| Festsetzung: | Gesichtsbefestigungslöcher (2-Φ3.2, 2-R2) auf der linken, rechten Lünette | |||
| Weitere Angaben: | Masse | 1.45 Kilo (max.) | Oberfläche | Antiglare (Haze 42%), harte Beschichtung (3H), Antireflexion |
| Aktualisierungsrate: | 60 Hz |
|---|---|
| Umgekehrter Scan: | - Nein. |
| Signal elektrisch: | Eingangsstrom | 400/700mA (Typ/Max.) | Eingangsspannung | 3.3V (Typ.) | ||
|---|---|---|---|---|---|---|
| Verbrauch | - | Signaloberfläche | LVDS (1 ch, 8-Bit) | |||
| Benutzeroberfläche: | Position | - | Körperlicher Typ | Verbindungsstück | ||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Anzahl der Pins | Zuweisung von Pins |
| HRS | DF14H-20P-1.25H | 1 Stück | 1.25 mm | 20 Stifte | LVDS-20P1C8B-020C | |
| Eigenschaften der Leuchte: | Form der Lampe | Gerade. | Typ der Leuchte | CCFL | Position | Typ der Randleuchte (Ober- und Unterlicht) |
|---|---|---|---|---|---|---|
| Austausch | - | Betrag | 4 Stück | Das Leben | 50K ((Min.) (Stunden) | |
| Elektrische Lampe: | Eingangsstrom | 3.5/6.5/7.5mA (Min./Typ/Max.) | Eingangsspannung | 615/700V (Typ/max.) | ||
| Häufigkeit | 40/60/70KHz (Min./Typ./Max.) | Anschaltspannung | Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | |||
| Verbrauch | 16.0/18.2W (Typ/Max.) | |||||
| Benutzeroberfläche: | Position | - | Körperlicher Typ | Verbindungsstück | ||
| Interface-Detail: | Marke | Modell | Betrag | Schraubschnupfen | Anzahl der Pins | Zuweisung von Pins |
| JST | BHSR-02VS-1 ((N) | 4 Stück | 3.5 mm | 2 Stifte | BLL-2PINS-HL | |

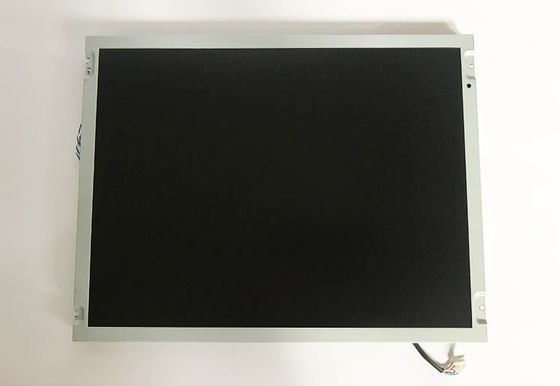

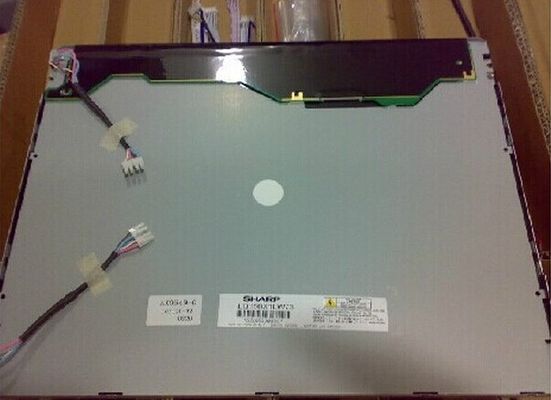

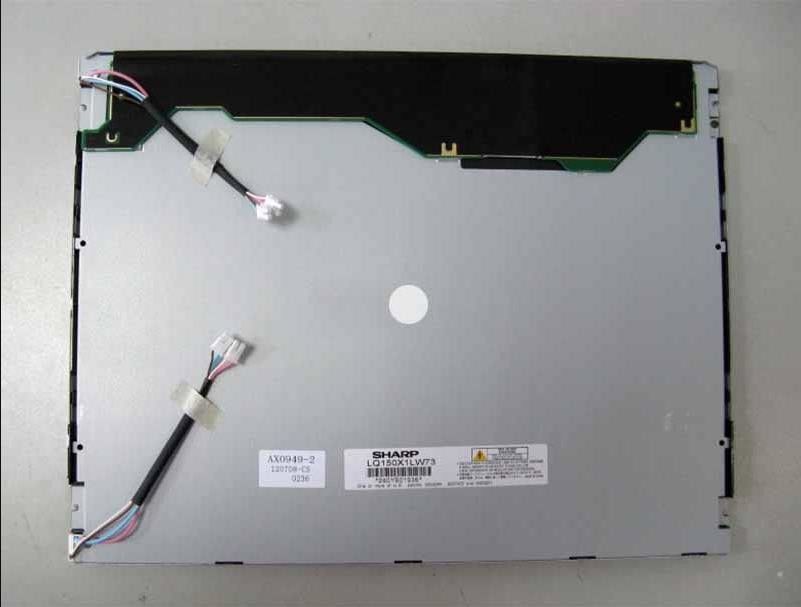

LQ150X1LW73 unterstützt die Anzeige1024 (RGB) × 768(XGA) mit einem Seitenverhältnis von 4:3 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind.76 ((H) × 13 ((D) mm, Sichtfläche 307,2 mm, mit Oberflächenbehandlung aus Antiglare (Haze 42%), Hartbeschichtung (3H), Antireflexion, Gewicht von 1,45 kg (max.Übertragbares LCM-Produkt, LQ150X1LW73 kann 350 cd/m2 Bildschirmhelligkeit 600:1 transmissive Kontrastverhältnis, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie,und eine Reaktionszeit von 35 (Typ) ((Tr+Td) ms. Die Graustufe oder die Helligkeit des Subpixels wird mit einem 6-Bit- + FRC-Graustufensignal für jeden Punkt bestimmt, wodurch eine Farbpalette von 16,2M Farben dargestellt wird,auch mit einer Leistung von 70% Farbspektrum (NTSC)Dieses Produkt hat 4 Stück CCFL als Hintergrundbeleuchtungssystem verwendet, das als Edge-Lichttyp (Ober- und Unterlicht) platziert wurde und eine Lebensdauer von 50K Stunden aufweist.
