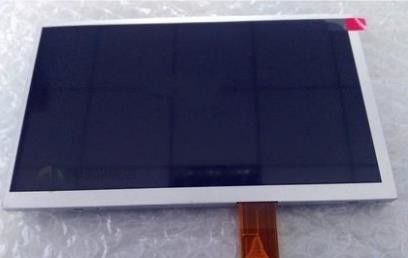

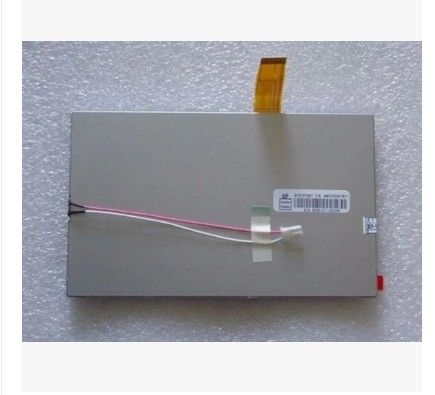

Produktdetails:
|
| Nummer des Modells: | Die Angabe der Angabe der Angabe ist in der Angabe der Angabe der Angabe zu finden. | Marke: | INNOLUX |
|---|---|---|---|
| Größe: | 7.0inCH | Die Kommission: | 480 (RGB) × 234, 76 PPI |
| Helle: | 350cd/m2 | Blickwinkel: | 60/60/40/60 (Typ) |
| Typ der Leuchte: | WLED | Temperaturbereich: | Betriebstemperatur: -30 ~ 85 °C; Lagertemperatur: -30 ~ 85 °C |
| Hervorheben: | Schirm CCFL TFT LCD,SVGA-Scharfes LCD-Anzeige |
||
| Grundlegende Informationen: | Marke | Modell | Typ | Modell Alias |
|---|---|---|---|---|
| Die Angabe der Angabe der Angabe ist in der Angabe der Angabe der Angabe zu finden. | a-Si TFT-LCD, LCM | Die Angabe des Zulassungsdatums ist in der Angabe des Zulassungsdatums zu finden. | ||
| Zuverlässigkeit: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungswiderstand |
| -30 ~ 85 °C | -30 ~ 85 °C |
| Größe des Panels: | 70,0 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 480 (RGB) × 234 | RGB-Streifen | 0.107 × 0,370 mm | 0.321 × 0,370 mm [76 PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 1540,08 × 86,58 mm | 156.5 × 89,00 mm | 164.9 × 100 mm | 50,7 ± 0,3 mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 16:9 (W: H) | Landschaftsart | ||
| Festsetzung: | Ohne | |||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 163 g (Typ.) | Antiglare | ||
| Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
|---|---|---|---|
| 350 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 3001 (Typ) (Übertragbar) | |
| Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
| 60/60/40/60 (Typ) | Um 6 Uhr. | 15/20 (Typ.) ((Tr/Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
| 6638K | Vollfarben | X:0.310" Y:0.330 | |
| Lumenzvariation: | 1.33/1.43 (Typ/Max.) | ||
| Stromverbrauch: | 1.227W (Typ.) |
|---|---|
| Umgekehrter Scan: | Ja (U/D, L/R) |
| Zeitkontroller (T-CON): | Bedarf an externer T-CON |
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| (NA/3.0)/17/0.2/0.8mA (Typ.) ((ICC/IDD/IGH/IGL) | (3.3/5.0)/5.0/15.0/-10.0V (Typ.) ((VCC/AVDD/VGH/VGL) | 111 mW (Typ.) | ||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| - | FPC | TFT-spezifische analoge RGB | ||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| 1 Stück | 0.5 mm | 26 Stifte | ||||
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | Array | 3S6P | 20K ((Min.) | - | |
| WLED elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| 120 ± 12 mA | 8.4/9.3/10.5V (Min./Typ./Max.) | 1.116W (Typ.) | ||||
| Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
| - | Verbindungsstück | - Nein. | ||||
| Interface-Detail | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| JST | BHSR-02VS-1 | 1 Stück | 3.5 mm | 2 Stifte | BLE-2PINS-AC | |
| Typ der Box | Stück/Kiste | Kasten Qty | Verpackung LWH (mm) | G.W. (kg) | Volumen (m3) | Anmerkungen |
| Ausgestopft | 50 | 1 | 530 × 355 × 255 | 10.61 | 0.0480 | |
| Paletten | 1500 | 30 | N/A | N/A | N/A |
Nach dem Datenblatt mit der Version der Final Ver01, die am 21.8.2009 veröffentlicht wurde, unterstützt AT070TN07 V.B das Display 480 ((RGB) × 234 mit einem Seitenverhältnis von 16:9 (W:H),dessen Pixel in RGB-Vertikalstreifen angeordnet sind. Was die mechanischen Details angeht, so weist es eine aktive Fläche von 154,08 mm (W) × 86,58 mm (H), eine Umrissgröße von 164,9 mm (W) × 100 mm (H) × 6 mm (D) und eine Sichtfläche von 156,5 mm (W) × 89,00 mm (H) mit Oberflächenbehandlung aus Antiglare auf.Nettogewicht 163 g (Typ).). Als TN, Normalweiß, Transmissiv LCM-Produkt kann AT070TN07 V.B 350 cd/m2 Anzeigehelligkeit 300:1 Transmissiv Kontrastverhältnis, 60/60/40/60 (Typ.) (CR≥10) (L/R/U/D) Blickwinkel,Die beste Sichtrichtung ist um 6 Uhr., und eine Reaktionszeit von 15/20 (Typ.) ((Tr/Td) ms., was eine Farbpalette mit Vollfarben darstellt.Dieses Produkt hat 3S6P WLED als Hintergrundbeleuchtungssystem angenommen, das als Edge-Lichttyp platziert wurde und eine Lebensdauer von 20K Stunden hat, ist zusätzlich ein externer Hintergrundbeleuchtungstreiber erforderlich. AT070TN07 V.B nutzt TFT Specific Analog RGB als Signalleingangssystem, das durch 26 Pins FPC mit einer Stromversorgungsspannung von (3,3/5.0)/5.0/15.0/-10.0V (Typ.) ((VCC/AVDD/VGH/VGL). Für weitere aktuelle Produktdetails von AT070TN07 V.B. Wir empfehlen dringend, dass Sie sich an das auf Panelook aufgeführte Datenblatt wenden.com oder kontaktieren Sie Innolux oder seinen Händler.. Alle Spezifikationen werden von Panelook Ingenieuren gemäß Datenschein eingegeben
