Produktdetails:
|
| Modell: | LQ121K1LW56 | Diagonale Größe: | 12,1 Zoll |
|---|---|---|---|
| Schnittstellentyp: | LVDS (1 ch, 6/8-Bit) 20 Pins Steckverbinder | Lichtquelle: | WLED, 50K Stunden, mit LED-Treiber |
| Lichtvermögen: | 320 cd-/m² (Art.) | Pixelformat: | 1280 ((RGB) × 800 [WXGA] 124 PPI |
| Blickwinkel: | 85/85/85/85 | Umwelt: | Betriebstemperatur: -20 ~ 80 °C; Lagertemperatur: -30 ~ 80 °C |
| Hervorheben: | Anzeige LVDS TFT LCD,Lcd-Anzeige hohe Helligkeit WLED |
||
LQ121 Serie LQ121K1LW56 LQ121K1LG61 LQ121K1LG59
| Größe des Panels: | 12.1 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 1280 (RGB) × 800, WXGA | RGB-Streifen | 0.068 × 0,204 mm | 0.204 × 0,204 mm [124 PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 261.12 × 163,2 mm | 264.3 × 167,2 mm | 278 × 184 mm | 10.2 (Typ.) mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 16:10 (W: H) | Landschaftsart | ||
| Festsetzung: | Seitenbefestigungslöcher (4-M2) auf der linken und rechten Lünette | |||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 550 g (max.) | Antiglare, harte Beschichtung (3H) | ||
| Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
|---|---|---|---|
| 320 cd/m2 (Typ.) | Neuer Modus 2, normalerweise schwarz, übertragbar. | 12001 (Typ) (Übertragbar) | |
| Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
| 85/85/85/85 (Typ) | Symmetrie | 30 (Typ.) ((Tr+Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
| 7351K | 262K/16.7M (6-Bit / 8-Bit) | X:0.300" Y:0.320 | |
| 1931 Farbe Gamlt: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 71 Prozent | 92 Prozent | 72% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Lumenzvariation: | 1.43 (max. 5 Punkte) | ||
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| 0.42/1.5A (Typ/Max.) | 3.3V (Typ.) | - | ||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| - | Verbindungsstück | LVDS (1 ch, 6/8-Bit) | ||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| HRS | DF14H-20P-1.25H ((56) | 1 Stück | 1.25 mm | 20 Stifte | LVDS-20P1C8B-010G | |
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | - | - | 50K (Typ.) | - | |
| Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
| - | Verbindungsstück | Mit LED-Treiber | ||||
| Interface-Detail | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| JST | Die in Absatz 1 genannte Regelung gilt nicht. | 1 Stück | 1.0 mm | 6 Stifte | ||
| Fahrer Elektriker: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| 315 mA | 12.0V (Typ.) | 3.78W | ||||

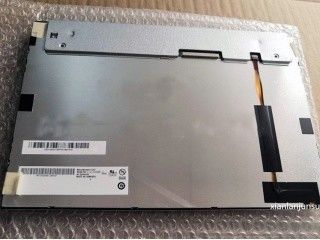

LQ121K1LW56 unterstützt Anzeige1280 ((RGB) × 800(WXGA) mit einem Seitenverhältnis von 16:10 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind.,Sichtfläche von 264,3 mm, mit Oberflächenbehandlung aus Antiglare, Festbeschichtung (3H), Nettogewicht 550 g (max. als neues Modus2, normalerweise schwarz, übertragbares LCM-Produkt,LQ121K1LW56 kann 320 cd/m2 Bildschirmhelligkeit 12001 Transmissionskontrastverhältnis, 85/85/85/85 (Typ.) (CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie und Reaktionszeit von 30 (Typ.) (Tr+Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 8-Bit-Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K/16.7M Farben, auch mit Leistung der Farbpalette 71% (NTSC).Dieses Produkt übernahm WLED als Hintergrundbeleuchtungssystem, das als Edge-Lichttyp platziert wurde und eine Lebensdauer von 50K Stunden hatLQ121K1LW56 nutzt LVDS (1 ch, 6/8-Bit) als Signal-Eingabe-System, das durch einen 20-Pin-Anschluss mit einer Stromversorgungsspannung von 3,3 V (Typ.) verbunden ist.
