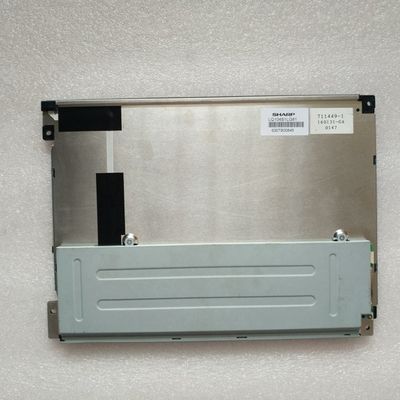

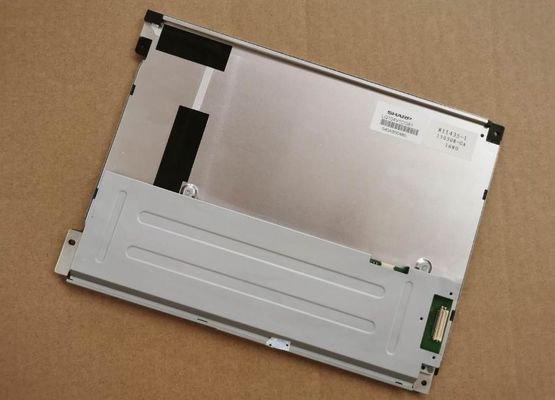

Produktdetails:
|
| Modell der Platte: | LQ104V1DG81 | Plattenmarke: | Scharf |
|---|---|---|---|
| Signaloberfläche: | CMOS (1 ch, 6 gebissen), 31 Stiftverbindungsstück | Typ der Leuchte: | WLED, 50K Stunden, mit LED-Treiber |
| Größe der Platte: | 10,4“ | Die Kommission: | 640 ((RGB) × 480, VGA, 76PPI |
| Helle: | 450 cd-/m² (Art.) | Umwelt: | Betriebstemperatur: -30 ~ 80 °C; Lagertemperatur: -30 ~ 80 °C |
| Hervorheben: | Anzeige LVDS TFT LCD,Lcd-Anzeige hohe Helligkeit WLED |
||
LQ104 Serie LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| Grundlegende Informationen: | Markenbezeichnung | Modellbezeichnung | Typ | Modell Alias |
|---|---|---|---|---|
| LQ104V1DG81 | a-Si TFT-LCD, LCM | - | ||
| Höchstratings: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungsgrad |
| -30 ~ 80 °C | -30 ~ 80 °C | - |
| Bildschirmgröße: | 10.4 | |||
|---|---|---|---|---|
| Pixelmerkmale: | Anzahl der Pixel | Pixelformat | Punkthöhe (H × V) | Pixel Pitch (H × V) |
| 640 ((RGB) × 480, VGA | RGB-Streifen | 0.110 × 0,330 mm | 0.330 × 0,330 mm [76 PPI] | |
| Mechanische Größe: | Anzeigefläche (H × V) | Einheit für die Anlage (H × V) | Gesamtgröße (H × V) | Gesamttiefe |
| 211.2 × 158,4 mm | 214.6 × 162,4 mm | 246.5 × 179,3 mm | 13.0 (max.) mm | |
| Ausführliche Merkmale: | Formularform | Das Aspektverhältnis (H:V) | Orientierung | Form-Stil |
| Flachrechteck | 4:3 | Landschaftsart | ||
| Andere Spezifikationen: | Masse | Abdeckung der Platte | Oberflächenbehandlung | |
| 500 g | - | Antiglare, harte Beschichtung (3H) | ||
| Grundlegende Informationen: | Lichtvermögen | Arbeitsmodus | Kontrastverhältnis |
|---|---|---|---|
| 450 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 8001 (Typ) (Übertragbar) | |
| Gute Sicht auf | Blickwinkel | Reaktionszeit | |
| Um 6 Uhr. | 80/80/65/80 (Typ) | 35 (Typ.) ((Tr+Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur: | Unterstützungsfarbe | Farbkoordinate |
| 7351K | 262K (6-Bit) | X:0.300" Y:0.320 | |
| 1931 Farbe Gamlt: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 49% | 68% | 51 Prozent | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 51 Prozent | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Weiße Einheitlichkeit: | 1.33 (max. 5 Punkte) | ||
| Hintergrundlicht Eigenschaften: | Typ | Position | Leben (Stunden) | Betrag | Form | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 50K (Typ.) | - | - | Ersetzbar | |
| Benutzeroberfläche: | WLED-Fahrerstaat | Körperlicher Typ | Position der Schnittstelle | |||
| Mit LED-Treiber | Verbindungsstück | - | ||||
| Interface-Detail | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| JST | Die in Absatz 1 genannte Regelung gilt nicht. | 1 Stück | 6 Stifte | 1.0 mm | ||
| WLED-Fahrer elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
| 12.0±1.2V | 400/500mA (Typ/Max.) | - | ||||
| Signal elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 230/300mA (Typ/Max.) | - | ||||
| Benutzeroberfläche: | Typ des Signals | Körperlicher Typ | Position der Schnittstelle | |||
| CMOS (1 Ch, 6 Bit) | Verbindungsstück | - | ||||
| Interface-Detail: | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| HRS | Die Ausrüstung ist mit einer Breite von mehr als 20 mm verknüpft. | 1 Stück | 31 Stifte | 1.0 mm | Die Daten sind in der Tabelle 1 aufgeführt. | |
LQ104V1DG81 unterstützt Anzeige640 (RGB) × 480(VGA) mit einem Seitenverhältnis von 4:3 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind.3 ((H) × 13 ((D) mm, Sichtfläche 214,6 mm × 162,4 mm, Oberflächenbehandlung mit Antiglare, Festbeschichtung (3H), Nettogewicht 500 g. Als TN, normalerweise weiß, übertragbares LCM-Produkt,LQ104V1DG81 kann 450 cd/m2 Anzeigehelligkeit 8001:1 Transmissionskontrastverhältnis, 80/80/65/80 (Typ.) (CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 6 Uhr und Reaktionszeit von 35 (Typ.) (Tr+Td) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 6-Bit-Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K Farben, auch mit Leistung der Farbpalette 50% (NTSC).Dieses Produkt übernahm WLED als Hintergrundbeleuchtungssystem, das als Edge-Lichttyp platziert wurde und eine Lebensdauer von 50K Stunden hat, mit LED-Treiber.
