Produktdetails:
|
| Plattenmarke: | Scharf | Modell der Platte: | LQ104S1LG61 |
|---|---|---|---|
| Die Kommission: | 800 ((RGB) × 600, SVGA, 96PPI | HELLEN: | 420 cd-/m² (Art.) |
| Größe der Platte: | 10.4inch | Signaloberfläche: | LVDS (1 ch, 6 gebissen), 20 Stiftverbindungsstück |
| Typ der Leuchte: | Zwei CCFL, 50.000 Stunden, ohne Fahrer. | Umwelt: | Betriebstemperatur: -30 ~ 80 °C; Lagertemperatur: -30 ~ 80 °C |
| Hervorheben: | Industrielle LCD Platte CCFL LVDS,Platte CCFL NEC TFT |
||
LQ104 Serie LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| Pixelmerkmale: | Pixelformat | 800 ((RGB) × 600 [SVGA] | Punkte-Pitch | 0.088 × 0,264 mm (H × V) |
|---|---|---|---|---|
| Ausstattung | RGB-Streifen | Pixel Pitch | 0.264 × 0,264 mm (H × V) [96PPI] | |
| Mechanische Größe: | Anzeigebereich | 211.2 × 158,4 mm (H × V) | Bezel-Fläche | 214.6 × 162,4 mm (H × V) |
| Umriss Dim. | 246.5 × 179,4 mm (H × V) | Umrisstiefe | 13.7 (max.) mm | |
| Ausführliche Merkmale: | Formfaktor | Flachrechteck | Orientierung | Landschaftsart |
| Bildverhältnis | 4(H:V) | Form-Stil | ||
| Löcher und Klammern: | Gesichtsbefestigungslöcher (2-Φ3.4, 2-3.4×4.4) auf der linken und rechten Lünette | |||
| Weitere Merkmale: | Gewicht | 620 g (max.) | Oberfläche | Antiglare, harte Beschichtung (3H), Antireflexion |
| Grundlegende Informationen: | Helle | 420 cd/m2 (Typ.) | Kontrastverhältnis | 6001 (Typ) (Übertragbar) |
|---|---|---|---|---|
| Blickwinkel | 70/70/50/60 (Typ) | Optischer Modus | TN, normalerweise weiß, übertragbar | |
| Sichtrichtung | Um 6 Uhr. | Reaktionszeit | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Farbleistung: | Chromatischkeit | Wx:0.313Wir haben es geschafft.0.329 | Farbnummern | 262K (6-Bit) |
| Farbtemperatur | 6485K | Weiße Einheitlichkeit | 1.25 (max. 5 Punkte) |
| Bildfrequenz: | 60 Hz |
|---|---|
| Umgekehrter Scan: | Ja (U/D, L/R) |
| Stromverbrauch: | 8.0W |
| Hintergrundlicht Eigenschaften: | Form der Lampe | Gerade. | Typ der Leuchte | CCFL | Lebensdauer | 50K ((Min.) (Stunden) |
|---|---|---|---|---|---|---|
| Ersatz | Ersetzbar | Betrag | 2 Stück | Position | Typ der Randleuchte (Oberseite) | |
| Elektrische Lampe: | Spannungseingang | 583 V (Typ.) | Aktueller Eingang | 3.0/6.0/6.5mA (Min./Typ./Max.) | ||
| Häufigkeit | 35/60/80KHz (Min./Typ./Max.) | Ausgangsspannung | 1300V (max.) (Ta=-30°C) | |||
| Verbrauch | 7.0W (Typ.) | |||||
| Benutzeroberfläche: | Typ | Verbindungsstück | Position | - | Leuchtturmfahrer | - Nein. |
| Interface-Detail: | Marke | Modell | Schraubschnupfen | Schrauben | Betrag | Ausstattung |
| JST | BHR-02 ((8.0) VS-1N | 8.0 mm | 2 Stifte | 2 Stück | BLL-2PINS-HL | |
| Signalsysteme: | LVDS (1 Ch, 6 Bit) | Logische Spannung | - | |||
|---|---|---|---|---|---|---|
| Signal elektrisch: | Spannungseingang | 3.3/5.0V (Typ.) | Aktueller Eingang | 300/200mA (Typ.) | ||
| Benutzeroberfläche: | Typ | Verbindungsstück | Position | - | ||
| Anschlussdetail: | Marke | Modell | Schraubschnupfen | Schrauben | Betrag | Ausstattung |
| JAE | Die in Absatz 1 genannten Angaben sind zu beachten. | 1.25 mm | 20 Stifte | 1 Stück | LVDS-20P1C6B-070D | |

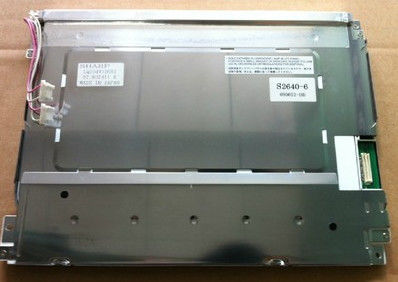

LQ104S1LG61 unterstützt Anzeige800 ((RGB) × 600(SVGA) mit einem Seitenverhältnis von 4:3 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind.4 ((H) mm, Sichtfläche 214,6 mm × 162,4 mm, mit Oberflächenbehandlung mit Antiglare, Hartbeschichtung (3H), Antireflexion, Nettogewicht 620 g (max. als TN, normalerweise weißes, übertragbares LCM-Produkt,LQ104S1LG61 kann 420 cd/m2 Anzeigehelligkeit 6001:1 Transmissionskontrastverhältnis, 70/70/50/60 (Typ.) (CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 6 Uhr und Reaktionszeit von 10/25 (Typ.) (Tr/Td) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 6-Bit-Graustufensignal für jeden Punkt bestimmtDieses Produkt hat 2 Stück CCFL als Hintergrundbeleuchtungssystem übernommen, das als Edge-Licht-Typ (Oberseite) platziert wurde und eine Lebensdauer von 50K Stunden hat,Zusätzlich ist ein externer Hintergrundbeleuchtungstreiber erforderlich.
