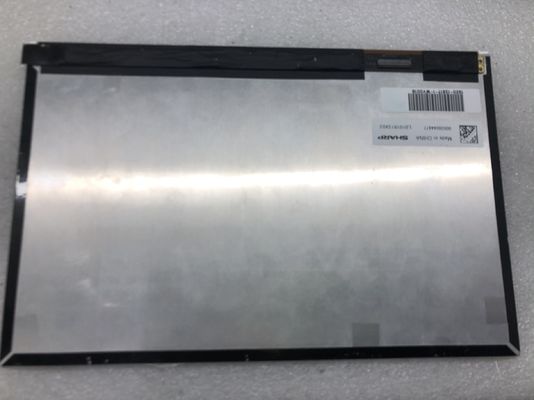

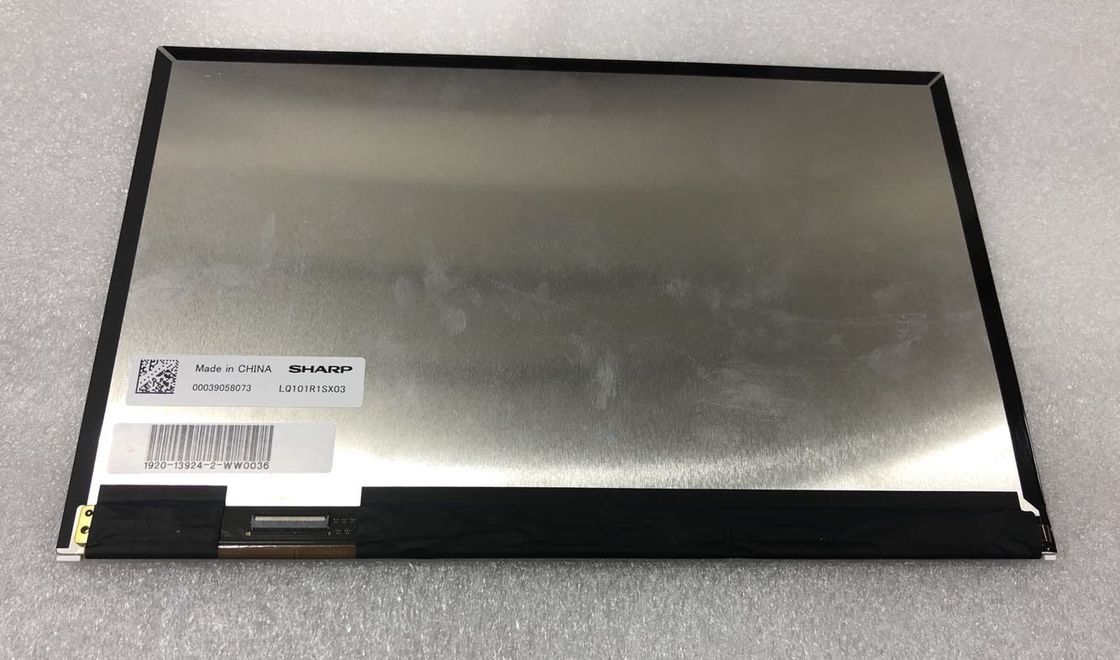

Produktdetails:
|
| Modell: | LQ101R1SX03 | Marke: | Scharf |
|---|---|---|---|
| Diagonale Größe: | 10,1 Zoll | Lichtvermögen: | 400 cd/m2 (Typ.) |
| Lichtquelle: | WLED [7S6P], 10 km/h, ohne Fahrer | Schnittstellentyp: | MIPI (2 Ch, 4 Datenleitungen), 51 Pins |
| Pixelformat: | 2560 ((RGB) × 1600 [WQXGA] 299PPI | Umwelt: | Betriebstemperatur: -10 ~ 60 °C; Lagertemperatur: -20 ~ 70 °C |
| Hervorheben: | Industrielle LCD Platte CCFL LVDS,Platte CCFL NEC TFT |
||
LQ101 Serie LQ101R1SX03 LQ101R1SX01A LQ101R1JX02
| Größe des Panels: | 10.1 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 2560 (RGB) × 1600, WQXGA | RGB-Streifen | 0.02825×0.08475 mm | 0.08475×0.08475 mm [299PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 216.96 × 135,6 mm | - | 228.2 × 148,6 mm | 2.08/4.45 (max.) mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 16:10 (W: H) | Landschaftsart | ||
| Festsetzung: | Ohne | |||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 125.0/138.0g (Typ/Max.) | Durchsichtige, harte Beschichtung | ||
| Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
|---|---|---|---|
| 400 cd/m2 (Typ.) | IPS, normalerweise schwarz, übertragbar | 9001 (Typ) (Übertragbar) | |
| Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
| 80/80/80/80 (Min.) | Symmetrie | 25 (Typ.) ((Tr+Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
| 6485K | 16.7M (8-Bit) | X:0.313" Y:0.329 | |
| 1931 Farbe Gamlt: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 51 Prozent | 71 Prozent | 53% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 53% | 38 Prozent | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Lumenzvariation: | 1.25/1.40 (Typ/Max.) ((5 Punkte) | ||
| Bildrate: | 60 Hz |
|---|---|
| Umgekehrter Scan: | - Nein. |
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| Die Prüfungen sind in der Regel in der Regel in der Regel in der folgenden Form durchgeführt: | 3.3V (Typ.) | - | ||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| Verbindungsstück | MIPI (2 Ch, 4 Datenbahnen) | |||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| HRS | FH35C-51S-0.3SHW | 1 Stück | 0.3 mm | 51 Stifte | ||
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 6 Saiten | 7S6P | 10K (Typ.) | - | |
| WLED elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| 20.0mA (Typ.) | 18.2/21.0/23.1V (Min./Typ./Max.) | 2.52/2.78W (Typ/Max.) | ||||
| Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
| - | In die Signaloberfläche eingeschlossen | - Nein. | ||||
LQ101R1SX03 unterstützt die Anzeige2560 ((RGB) × 1600(WQXGA) mit einem Seitenverhältnis von 16:10 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind, laut Berechnung von Panelook beträgt seine Pixeldichte 299 PPI.Es verfügt über eine aktive Fläche von 216.96 ((W) × 135.6 ((H) mm, Umrissgröße 228.2 ((W) × 148.6 ((H) × 4.45 ((D) mm, mit Oberflächenbehandlung mit klarer, harter Beschichtung, Nettogewicht 125.0/138.0 g (Typ./Max.).Übertragbares LCM-Produkt, LQ101R1SX03 kann 400 cd/m2 Bildschirmhelligkeit 900:1 transmissive Kontrastverhältnis, 80/80/80/80 (Min.)und Reaktionszeit von 25 (Typ) ((Tr+Td) ms. Die Graustufe oder die Helligkeit des Subpixels wird mit einem 8-Bit-Graustufensignal für jeden Punkt bestimmt, wodurch eine Farbpalette von 16,7M Farben dargestellt wird,auch mit Leistung von 50% Farbspektrum (NTSC)Dieses Produkt hat 7S6P WLED als Hintergrundbeleuchtungssystem, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 10K Stunden hat, zusätzlich ein externer Hintergrundbeleuchtungstreiber benötigt.
