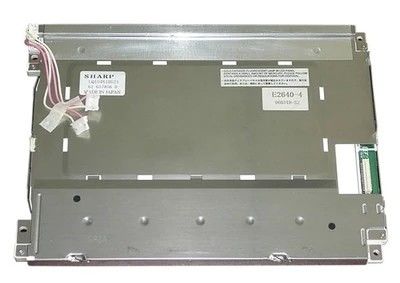

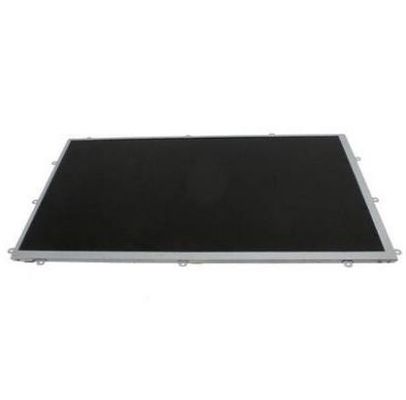

Produktdetails:
|
| Modell der Platte: | LQ101K5DZ01A | Plattenmarke: | Scharf |
|---|---|---|---|
| Größe der Platte: | 10.1 Zoll | Helle: | 500 cd-/m² (Art.) |
| Typ der Leuchte: | WLED, 10.000 Stunden, mit LED-Treiber | Signaloberfläche: | Parallel RGB (1 Ch, 8-Bit), 68 Pins Steckverbinder |
| Die Kommission: | 1280 ((RGB) × 422, 133PPI | Umwelt: | Betriebstemperatur: -30 ~ 85 °C; Lagertemperatur: -40 ~ 85 °C; Schwingungsgrad: 3,0 G (29,4 m/s2) |
| Hervorheben: | Industrielle LCD Platte CCFL LVDS,Platte CCFL NEC TFT |
||
| Größe des Panels: | 10.1 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 1280 ((RGB) × 422 | RGB-Streifen | 0.063 × 0,189 mm | 0.189 × 0,189 mm [133PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 2420,88 × 80,07 mm | 2440,88 × 82,1 mm | 259.7 × 96,5 mm | 15.0 (Typ.) mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | >3:1 (W: H) | Landschaftsart | ||
| Festsetzung: | Seitliche Befestigungslöcher (4-M2,5) auf der linken, rechten Lünette, hintere Befestigungsstange (8-M3) | |||
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 470 g (Typ.) | Antiglare, Reflexion 1,5% (Typ.) | ||
| Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
|---|---|---|---|
| 500 cd/m2 (Typ.) | ASV, normalerweise schwarz, übertragbar | 20001 (Typ) (Übertragbar) | |
| Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
| 85/85/85/85 (Typ) | Symmetrie | 15/5 (Typ.) ((Tr/Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
| 8022K | 16.2M (6-Bit + FRC) | X:0.290" Y:0.320 | |
| 1931 Farbe Gamlt: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 65% | 86% | 67% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 67% | 48% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Lumenzvariation: | 1.18 (Typ) (9,0 Punkte) | ||
| Bildrate: | 60 Hz |
|---|---|
| Umgekehrter Scan: | - Nein. |
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| 400/500mA (Typ/Max.) | 3.3V (Typ.) | - | ||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| - | Verbindungsstück | Parallele RGB (1 Ch, 8 Bit) | ||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| HRS | FH41-68S-0.5SH(05) | 1 Stück | 0.5 mm | 68 Stifte | ||
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | - | - | 10K ((Min.) | - | |
| Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
| - | In die Signaloberfläche eingeschlossen | Mit LED-Treiber | ||||
| Fahrer Elektriker: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| Bei der Prüfung der Leistungsfähigkeit sind die folgenden Anforderungen zu beachten: | 7.0/13.5/18.0V (Min./Typ./Max.) | - | ||||
LQ101K5DZ01A unterstützt die Anzeige1280 ((RGB) × 422mit einem Seitenverhältnis von > 3:1 (W: H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind. Was die mechanischen Details betrifft, weist es eine aktive Fläche von 242,88 ((W) × 80,07 ((H) mm, eine Umrissgröße von 259,7 ((W) × 96,5 ((H) mm,Ansichtsgelände von 244.88 ((W) × 82.1 ((H) mm, mit Oberflächenbehandlung aus Antiglare, Reflexion 1,5% (Typ.), Nettogewicht 470 g (Typ.).LQ101K5DZ01A kann 500 cd/m2 Anzeigehelligkeit bieten 20001:1 Transmissionskontrastverhältnis, 85/85/85/85 (Typ.) (CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie und Reaktionszeit von 15/5 (Typ.) (Tr/Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit- + FRC-Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 16,2M Farben, auch mit Leistung der Farbpalette 65% (NTSC).Dieses Produkt übernahm WLED als Hintergrundbeleuchtungssystem, das als Edge-Lichttyp platziert wurde und eine Lebensdauer von 10K Stunden hat, mit LED-Treiber.
