Produktdetails:
|
| Plattenmarke: | Scharf | Modell der Platte: | LQ101K1LY04 |
|---|---|---|---|
| Helle: | 400cd/m2 | Größe der Platte: | 10.1 Zoll |
| Die Kommission: | 1280 (RGB) ×800, WXGA, 149PPI | Signaloberfläche: | LVDS (1 ch, 8-Bit), 40 Pins Steckverbinder |
| Typ der Leuchte: | 7S6P WLED, 20K Stunden, ohne Fahrer | Umwelt: | Betriebstemperatur: -10 ~ 60 °C; Lagertemperatur: -20 ~ 70 °C |
| Hervorheben: | Industrielle LCD Platte CCFL LVDS,Platte CCFL NEC TFT |
||

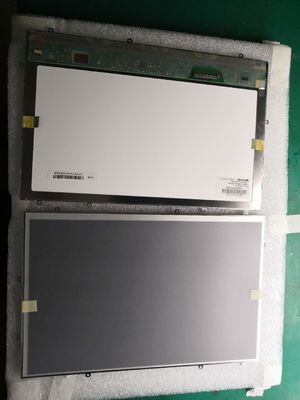

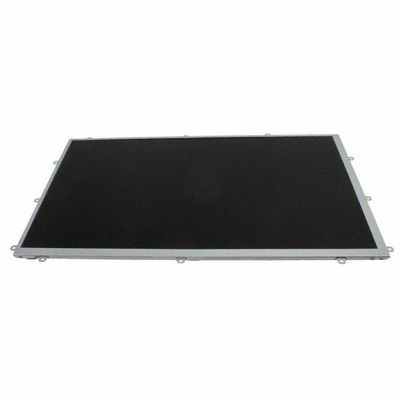

LQ101 Serie LQ101K1LY05 LQ101K1LY04
| Pixelmerkmale: | Pixelformat | 1280 ((RGB) × 800 [WXGA] | Punkte-Pitch | 00,0565 × 0,1695 mm (H × V) |
|---|---|---|---|---|
| Ausstattung | RGB-Streifen | Pixel Pitch | 0.1695 × 0,1695 mm (H × V) [149PPI] | |
| Mechanische Größe: | Anzeigebereich | 216.96 × 135,6 mm (H × V) | Bezel-Fläche | 220.56 × 139,2 mm (H × V) |
| Umriss Dim. | 2370,94 × 156,66 mm (H × V) | Umrisstiefe | 2.9/5.3 (Typ/Max.) mm | |
| Ausführliche Merkmale: | Formfaktor | Flachrechteck | Orientierung | Landschaftsart |
| Bildverhältnis | 16- Ich bin nicht hier. | Form-Stil | ||
| Löcher und Klammern: | Gesichtsbefestigungslöcher (12 Stück) an linken, rechten, oberen und unteren Schlägen | |||
| Weitere Merkmale: | Gewicht | 165/185 g (Typ/max.) | Oberfläche | Glanz (Haze 0%), Reflexion 1,25% (Typ.) |
| Grundlegende Informationen: | Helle | 400 cd/m2 (Typ.) | Kontrastverhältnis | 8001 (Typ) (Übertragbar) |
|---|---|---|---|---|
| Blickwinkel | 80/80/80/80 (Typ) | Optischer Modus | PSV, normalerweise schwarz, übertragbar | |
| Sichtrichtung | Symmetrie | Reaktionszeit | 25 (Typ.) ((Tr+Td) (ms) | |
| Farbleistung: | Chromatischkeit | Wx:0.318Wir haben es geschafft.0.344 | Farbnummern | 16.7M (8-Bit) |
| Farbtemperatur | 6139K | Weiße Einheitlichkeit | 1.25/1.43 (Typ/Max.) ((5 Punkte) | |
| 1931 Farbe Gamlt: | NTSC-Verhältnis | 50% | sRGB | Abdeckung von 69% |
| Adobe RGB | 52% Abdeckung | Die Daten sind in Anhang I zu entnehmen. | 52% Abdeckung | |
| Das ist Rec.2020 | 37% Abdeckung | Anmerkungen | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Hintergrundlicht Eigenschaften: | Form der Lampe | 6 Saiten | Typ der Leuchte | WLED | Lebensdauer | 20K (Typ.) (Stunden) |
|---|---|---|---|---|---|---|
| Ersatz | - | Betrag | 7S6P | Position | Typ der Randleuchte | |
| Elektrische Lampe: | Spannungseingang | 21.0/24.5V (Min./Max.) | Aktueller Eingang | 15.5mA (Typ.) | ||
| Verbrauch | 1.95W (Typ.) | |||||
| Benutzeroberfläche: | Typ | In die Signaloberfläche eingeschlossen | Position | - | Leuchtturmfahrer | - Nein. |
| Signalsysteme: | LVDS (1 ch, 8-Bit) | Logische Spannung | - | |||
|---|---|---|---|---|---|---|
| Signal elektrisch: | Spannungseingang | 3.3V (Typ.) | Aktueller Eingang | 235/375mA (Typ/Max.) | ||
| Benutzeroberfläche: | Typ | Verbindungsstück | Position | |||
| Anschlussdetail: | Marke | Modell | Schraubschnupfen | Schrauben | Betrag | Ausstattung |
| I-PEX | 20455-040E-12 | 0.5 mm | 40 Stifte | 1 Stück | ||
LQ101K1LY04 unterstützt die Anzeige1280 ((RGB) × 800(WXGA) mit einem Seitenverhältnis von 16:10 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind.66 ((H) × 5.3 ((D) mm, Sichtfläche 220.56 ((W) × 139.2 ((H) mm, mit Oberflächenbehandlung von Glanz (Haze 0%), Reflexion 1,25% (Typ.), Nettogewicht 165/185 g (Typ./Max.).Übertragbares LCM-Produkt, LQ101K1LY04 kann 400 cd/m2 Anzeigehelligkeit bieten 800: 1 transmissive Kontrastverhältnis, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie,und Reaktionszeit von 25 (Typ) ((Tr+Td) ms. Die Graustufe oder die Helligkeit des Subpixels wird mit einem 8-Bit-Graustufensignal für jeden Punkt bestimmt, wodurch eine Farbpalette von 16,7M Farben dargestellt wird,auch mit Leistung von 50% Farbspektrum (NTSC)Dieses Produkt hat 7S6P WLED als Hintergrundbeleuchtungssystem, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 20K Stunden hat, zusätzlich einen externen Hintergrundbeleuchtungstreiber benötigt.
