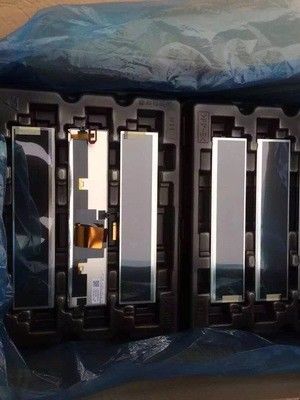

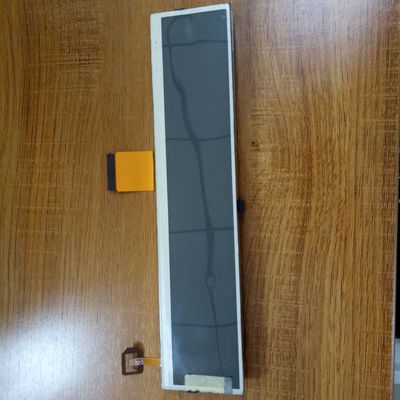

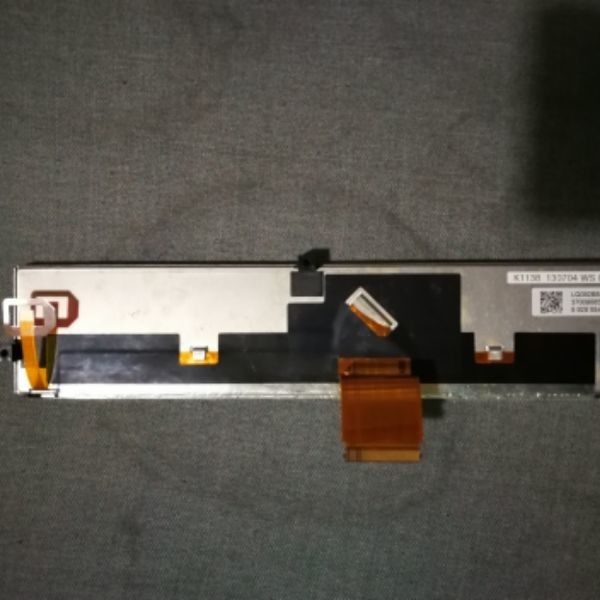

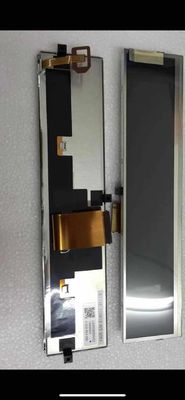

Produktdetails:
|
| Hersteller: | Scharf | Modellbezeichnung: | LQ092B5DW02 |
|---|---|---|---|
| Bildschirmgröße: | 9,2 Zoll | Lichtvermögen: | 1050 (Typ.) (cd/m2) |
| Hintergrundbeleuchtung: | 6S4P WLED, 10km Stunden, ohne Fahrer | Signal-Art: | Parallel RGB (1 Ch, 6 Bit), 50 Pins FPC |
| Anzahl der Pixel: | 960 ((RGB) × 160 105 PPI | Max. Bewertungen: | Speichertemperatur: -40 ~ 90 °C Betriebstemperatur: -30 ~ 70 °C; Schwingungsgrad: 3,0 G (29,4 m/s2) |
| Hervorheben: | Industrielle LCD Platte CCFL LVDS,Platte CCFL NEC TFT |
||
| Grundlegende Informationen: | Lichtdichte (cd/m2) | Blickwinkel (L/R/U/D) | Reaktionszeit (ms) |
|---|---|---|---|
| 1050 (Typ.) | 45/45/40/40 (Typ) (CR≥100) | 8/6 (Typ.) ((Tr/Td) | |
| Beste Sicht auf | Anzeigemodus | Kontrastverhältnis | |
| - | ASV, normalerweise schwarz, übertragbar | 1000: 1 (Typ.) (Übertragbar) | |
| Anzeigefarbe: | Farbtemperatur | Anzeigen von Farben | Weiße Koordinate |
| 7033K | 262K (6-Bit) | X:0.304" Y:0.325 | |
| 1931 Farbe Gamlt: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 58% | 80% | 59% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 61% | 43 Prozent | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Weiße Variante: | 1.35/1.40 (Typ/Max.) | ||
| Leistung: | 3D-Technik | Sichtbarkeit des Sonnenlichts | Reflexionsfähigkeit |
| - | Sonnenlicht erkennbar | - | |
| Größe des Panels: | 9.2" | |||
|---|---|---|---|---|
| Pixelmerkmale: | Pixelformat | Pixelkonfiguration | Pixel Pitch (mm) | Punktlänge (mm) |
| 960 (RGB) × 160 | RGB-Streifen | 0.240×0.240 [105PPI] | 0.080 mal 0.240 | |
| Mechanische Größe: | Aktivfläche (mm) | Bezelfläche (mm) | Ausmaß der Umrisse (mm) | Umrisstiefe (mm) |
| 230.4 ((H) × 38.4 ((V) | 234.6 ((H) × 42.6 ((V) | 242 ((H) × 52,83 ((V) | 8.3/10.8 (Typ/Max.) mm | |
| Ausführliche Merkmale: | Formfaktor | Orientierung | Bildverhältnis | Form-Stil |
| Flachrechteck | Landschaftsart | >3:1 (H:V) | ||
| Montage: | Hintere Befestigungspalte (3-Φ2) | |||
| Weitere Angaben: | Gewicht | Abdeckung der Platte | Behandlung | |
| 170 ± 10 g | - | Antiglare | ||
| Umgekehrter Scan: | Ja (L/R) |
|---|---|
| Vertikale Frequenz: | 60 Hz |
| Zeitkontroller (T-CON): | Eingebettete T-CON |
| Eigenschaften der Leuchte: | Typ | Position | Anzahl | Form | Leben (Stunden) | Lampenwechsel |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 6S4P | 4 Saiten | 10K ((Min.) | - | |
| WLED elektrisch: | Spannungsversorgung | Aktuelles Angebot | Macht | |||
| 18.9/20.4V (Typ/Max.) | 60/65mA (Typ/Max.) | 4.54W (Typ.) | ||||
| Benutzeroberfläche: | Position | Hintergrundbeleuchtung | Typ | |||
| - | - Nein. | FPC | ||||
| Interface-Detail: | Marke | Modell | Schraubschnupfen | Anzahl der Pins | Anzahl | Ausstattung |
| 0.5 mm | 10 Stifte | 1 Stück | ||||
| Panel-Antriebs-Elektro: | Spannungsversorgung | Aktuelles Angebot | Macht | |||
|---|---|---|---|---|---|---|
| 3.3/13.4/25.0/-8.0V (Typ.) ((VSHD/VSHA/VGH/VGL) | 8.0/23.0/0.4/0.4mA (Typ.) ((ISHD/ISHA/IGH/IGL) | - | ||||
| Benutzeroberfläche: | Position | Signal | Typ | |||
| - | Parallele RGB (1 Ch, 6 Bit) | FPC | ||||
| FPC-Detail: | Marke | Modell | Schraubschnupfen | Anzahl der Pins | Anzahl | Ausstattung |
| 0.5 mm | 50 Stifte | 1 Stück | ||||
LQ092B5DW02 unterstützt die Anzeige960 (RGB) × 160mit einem Seitenverhältnis von >3:1 (W:H), dessen Pixel in RGB Vertical Strip angeordnet sind. Was die mechanischen Details betrifft, weist es eine aktive Fläche von 230,4 ((W) × 38,4 ((H) mm, eine Umrissgröße von 242 ((W) × 52,83 ((H) × 10,8 ((D) mm auf,Sichtfläche 234,6 mm × 42,6 mm, Oberflächenbehandlung mit Antiglare, Gewicht 170 ± 10 g. Als ASV, Normalerweise schwarz, übertragbares LCM-ProduktLQ092B5DW02 kann 1050 cd/m2 Bildschirmhelligkeit 10001:1 Transmissionskontrastverhältnis, 45/45/40/40 (Typ.) (CR≥100) (L/R/U/D) Blickwinkel und Reaktionszeit von 8/6 (Typ.) (Tr/Td) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 6-Bit-Graustufensignal für jeden Punkt bestimmt, so dass eine Palette von 262K Farben, auch mit Leistung der Farbpalette 58% (NTSC).Dieses Produkt hat 6S4P WLED als Hintergrundbeleuchtungssystem, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 10K Stunden haben, ist zusätzlich ein externer Hintergrundbeleuchtungstreiber erforderlich.
