Produktdetails:
|
Vorbildliches Name: | LQ075V3DG01 | Hersteller: | Scharfes |
---|---|---|---|
Helligkeit: | 400 cd-/m² (Art.) | Bildumfang: | 7,5 Zoll |
Signal-Art: | Paralleler RGB (1 ch, Bit 6), 33 Stiftverbindungsstück | Hintergrundbeleuchtung: | 1 PC CCFL, 50K Stunden, kein Fahrer |
Pixel-Zahl: | 640 (RGB) ×480 (VGA) 107PPI | Max. Ratings: | Speichertemp.: -30 | °C 80 Funktionierender Temp.: -30 | °C 80 ; Erschütterungs-Niveau: 2.0G ( |
Markieren: | CCFL-Scharfes TFT LCD-Anzeige,Fingerspitzentablett WLED LVDS TFT |
LQ075 Reihe LQ075V3DG03 LQ075V3DG01
Bildumfang: | 7,5" | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Pixel-Zahl | Pixel-Format | Dot Pitch (H×V) | Pixel-Neigung (H×V) |
640 (RGB) ×480, VGA | Vertikaler Streifen RGB | 0.079×0.237 Millimeter | 0.237×0.237 Millimeter [107PPI] | |
Mechanische Größe: | Bildschirmbereich (H×V) | Einfassungs-Öffnung (H×V) | Gesamtausmasse (H×V) | Gesamttiefe |
151.68×113.76 Millimeter | 156.3×118.4 Millimeter | 179×139.5 Millimeter | 12,7 (Art.) Millimeter | |
Entwurfs-Eigenschaften: | Form-Form | Längenverhältnis (H: V) | Orientierung | Formen Sie Art |
Flaches Rechteck | 4:3 | Landschaftsart | ||
Andere Spezifikt.: | Masse | Platten-Abdeckung | Oberflächenbehandlung | |
365g (Maximum) | - | Blendschutz |
Basisdaten: | Helligkeit | Arbeits-Modus | Kontrast-Verhältnis |
---|---|---|---|
400 cd-/m² (Art.) | TN, normalerweise weiß, Transmissive | 600:1 (Art.) (Transmissive) | |
Gute Ansicht an | Betrachtungs-Winkel | Antwortzeit | |
6 Uhr | 70/70/60/65 (Art.) (CR≥10) | 5/21 (Art.) (Tr/Td) (Frau) | |
Anzeigen-Farbe: | Farbtemperatur: | Stützfarbe | Farbkoordinate |
6485K | 262K (6-bit) | X: 0,313; Y: 0,329 |
Hintergrundbeleuchtungs-Eigenschaften: | Art | Position | Leben (Stunden) | Menge | Form | Ersatz |
---|---|---|---|---|---|---|
CCFL | Randlichtart (Oberseite) | 50K (Art.) | PC 1 | U-Form | - | |
CCFL elektrisch: | Eingangsspannung | Eingangsstrom | Leistungsaufnahme | |||
850±85V | 6.0±0.5mA | |||||
Arbeitsfrequenz | Startspannung | |||||
50/80KHz (Min./Maximum) | 1500/2250V (Maximum) (Ta=+25/-30℃) | |||||
Schnittstellen-Eigenschaften: | CCFL-Fahrer State | Körperliche Art | Schnittstellen-Position | |||
Nein | Verbindungsstück | - | ||||
Schnittstellen-Detail | Markenname | Vorbildliches Name | Menge | Stifte | Pin Pitch | Pin Configuration |
JST | BHR-02 (8,0) VS-1N | PC 1 | 2 Stifte | 8,0 Millimeter | BLL-2PINS-HL |
Signal elektrisch: | Eingangsspannung | Eingangsstrom | Leistungsaufnahme | |||
---|---|---|---|---|---|---|
3.3V (Art.) (VCC) | 185mA (Art.) (ICC) | - | ||||
Spannung für Anzeigen-Signale: | VIL≤0.8V; 2.1V≤VIH | |||||
Schnittstellen-Eigenschaften: | Signal-Art | Körperliche Art | Schnittstellen-Position | |||
Paralleler RGB (1 ch, Bit 6) | Verbindungsstück | - | ||||
Schnittstellen-Detail: | Markenname | Vorbildliches Name | Menge | Stifte | Pin Pitch | Pin Configuration |
IRISO | IMSA-9637S-33Y902 | PC 1 | 33 Stifte | 0,5 Millimeter | DRGB-33P1C6B-020A |

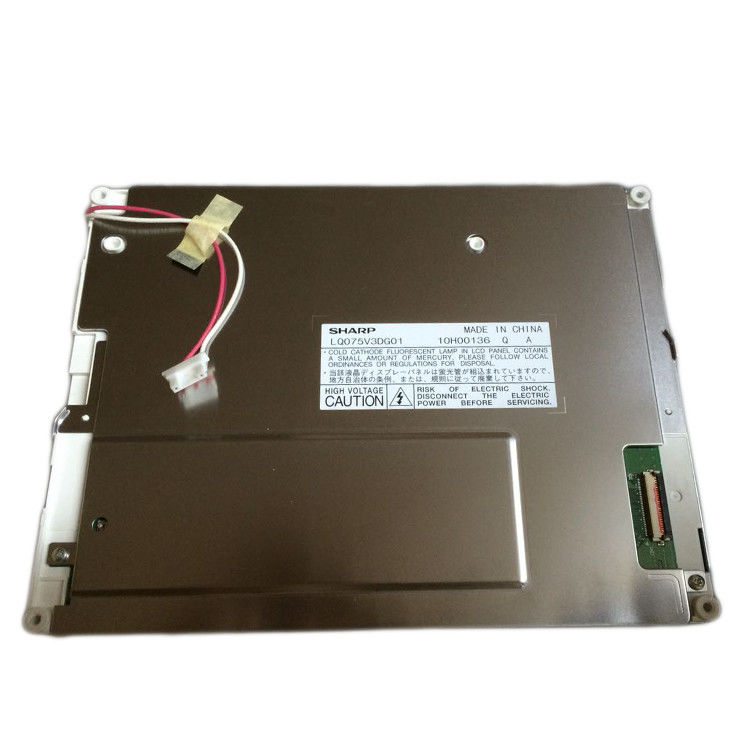

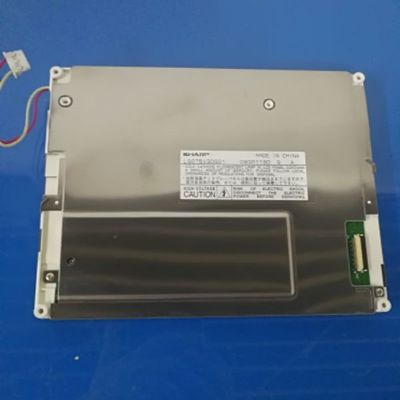

LQ075V3DG01 stützt Anzeige 640 (RGB) ×480 (VGA) mit Längenverhältnis des 4:3 (W: H), dessen Pixel in vertikalem Streifen RGB vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 151,68 (W)×113.76 (H) Millimeter, Entwurfsgröße von 179 (W)×139.5 (H) Millimeter, Sendegebietgröße von 156,3 (W)×118.4 (H) Millimeter, mit Oberflächen-treament des Blendschutz-, Nettogewichts 365g (Maximum). Als TN liefert normalerweise weißes, Transmissive LCM-Produkt, Dose LQ075V3DG01 transimissive Kontrastverhältnis des 400 cd-/m² Anzeigenhelligkeits600:1, 70/70/60/65 (Art.) (CR≥10) (L/R/U/D) wird Betrachtenwinkel, beste Ansichtrichtung auf 6 Uhr und Antwortzeit von 5/21 (Art.) (Tr/Td) Frau Graustufen oder die Helligkeit vom Unterpixel mit einem Graustufensignal mit 6 Bits für jeden Punkt bestimmt, eine Palette von Farben 262K so darstellend. Dieses Produkt nahm 1 PC CCFL an, da es Hintergrundbeleuchtungssystem ist, das als Randlichtart (Oberseite) und eine Arbeitslebenszeit von Stunden 50K zu haben gesetzt wurde, externer Hintergrundbeleuchtungsfahrer wird zusätzlich gebraucht.
