Produktdetails:
|

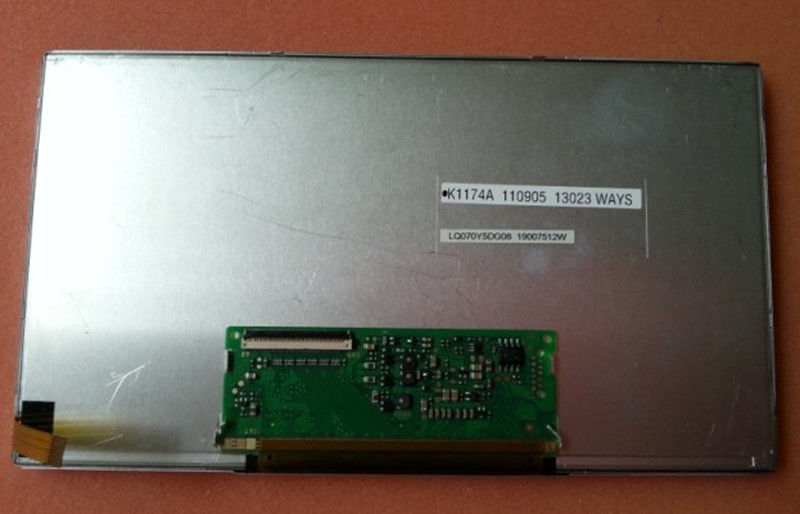

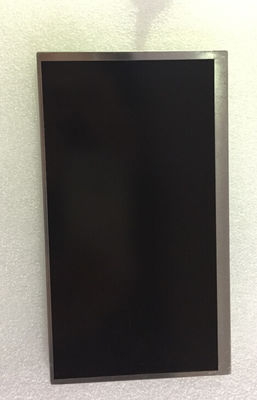

Modell: | LQ070Y5DG09 | Marke: | Scharfes |
---|---|---|---|
Helligkeit: | 600 cd-/m² (Art.) | Diagonale Größe: | 7,0 Zoll |
Pixel-Format: | 800×480 (RGB) [WVGA] 134PPI | Schnittstellen-Art: | Paralleler RGB (1 ch, 6 gebissen), 40 Stiftverbindungsstück |
Lichtquelle: | WLED [6S4P], Stunden 10K, OHNE Fahrer | Umwelt: | Betriebstemperatur: -30 | °C 85; Lagertemperatur: -40 | °C 85; Erschütterungs-Niveau: 3.0G (29,4 m-/ |
Markieren: | CCFL-Scharfes TFT LCD-Anzeige,Fingerspitzentablett WLED LVDS TFT |
LQ070 Reihe LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02
Basisdaten: | Marke | Modell | Art | Vorbildliches Alias |
---|---|---|---|---|
SCHARFES | LQ070Y5DG09 | EinSi TFT LCD, LCM | - | |
Zuverlässigkeit: | RoHS | Betriebstemperatur | Lagertemperatur | Erschütterungs-Widerstand |
-30 | °C 85 | -40 | °C 85 | 3.0G (29,4 m-/s²) |
Platten-Größe: | 7,0 Zoll | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Entschließung | Pixel-Anordnung | Dot Pitch (W×H) | Pixel-Neigung (W×H) |
800×480 (RGB), WVGA | Horizontaler Streifen RGB | 0.1955×0.057 Millimeter | 0.1955×0.1955 Millimeter [134PPI] | |
Mechanische Größe: | Beschriftungsbereich (W×H) | Einfassungs-Bereich (W×H) | Entwurfs-Maß (W×H) | Entwurfs-Tiefe |
156.4×82.08 Millimeter | 158.4×84.08 Millimeter | 166×93.2 Millimeter | 6.0/9.5 (Art. /Max.) Millimeter | |
Entwurfs-Eigenschaften: | Form-Art | Längenverhältnis | Orientierung | Formen Sie Art |
Flaches Rechteck | 17:9 (W: H) | Landschaftsart | ||
Fixierung: | Ohne | |||
Andere Eigenschaften: | Platten-Abdeckung | Gewicht | Oberfläche | |
- | 160g (Maximum) | - |
Basisdaten: | Helligkeit | Betriebsart | Kontrast-Verhältnis |
---|---|---|---|
600 cd-/m² (Art.) | TN, normalerweise weiß, Transmissive | 150:1 (Art.) (Transmissive) | |
Betrachtungs-Winkel (L/R/U/D) | Betrachtenrichtung | Wartegeschwindigkeit | |
65/65/50/65 (Art.) (CR≥10) | 6 Uhr | 20/30 (Art.) (Tr/Td) (Frau) | |
Anzeigen-Farbe: | Farbtemperatur | Farbmenge | Weiße Farbefarbart |
6747K | 262K (6-bit) | X: 0,308; Y: 0,330 |
Leistungsaufnahme: | 2.587W |
---|---|
Rahmen-Rate: | 60Hz |
Rückscan: | Ja (U/D, L/R) |
Signal elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
---|---|---|---|---|---|---|
63/150mA (Art. /Max.) | 3.3V (Art.) | 0.21W (Art.) | ||||
Spannung für Anzeigen-Signale: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
Schnittstellen-Eigenschaften: | Position | Art | Schnittstelle | |||
- | Verbindungsstück | Paralleler RGB (1 ch, Bit 6) | ||||
Signalschnittstelle: | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
JST | 40FHY-RSM1-GAN-TF | PC 1 | 0,5 Millimeter | 40 Stifte |
Hintergrundbeleuchtungs-Eigenschaften: | Art | Position | Form | Menge | Leben (Stunden) | Ersatz |
---|---|---|---|---|---|---|
WLED | Randlichtart | 4 Schnüre | 6S4P | 10K (Min.) | - | |
WLED elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
30/35mA (Art. /Max.) | 18.0/19.8/21.5V (Min./Art. /Max.) | 2.46W (Art.) | ||||
Schnittstellen-Eigenschaften: | Position | Art | WLED-Fahrer | |||
- | FPC | Nein | ||||
Schnittstellen-Detail | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
PC 1 | 0,5 Millimeter | 10 Stifte | BLE-10PINS-CCCCNAANNN |
LQ070Y5DG09 stützt Anzeige 800×480 (RGB) (WVGA) mit Längenverhältnis des 17:9 (W: H), dessen Pixel in horizontalem Streifen RGB vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 156,4 (W)×82.08 (H) Millimeter, Entwurfsgröße von 166 (W)×93.2 (H)×9.5 (D) Millimeter, Sendegebietgröße von 158,4 (W)×84.08 (H) Millimeter, Nettogewicht 160g (Maximum). Als TN liefert normalerweise weißes, Transmissive LCM-Produkt, Dose LQ070Y5DG09 transimissive Kontrastverhältnis des 600 cd-/m² Anzeigenhelligkeits150:1, 65/65/50/65 (Art.) (CR≥10) (L/R/U/D) wird Betrachtenwinkel, beste Ansichtrichtung auf 6 Uhr und Antwortzeit von 20/30 (Art.) (Tr/Td) Frau Graustufen oder die Helligkeit vom Unterpixel mit einem Graustufensignal mit 6 Bits für jeden Punkt bestimmt, eine Palette von Farben 262K so darstellend. Dieses Produkt nahm 6S4P WLED an, da es Hintergrundbeleuchtungssystem, das als Randlichtart gesetzt und eine Arbeitslebenszeit von Stunden 10K hat wurde, externer Hintergrundbeleuchtungsfahrer wird zusätzlich gebraucht ist.
