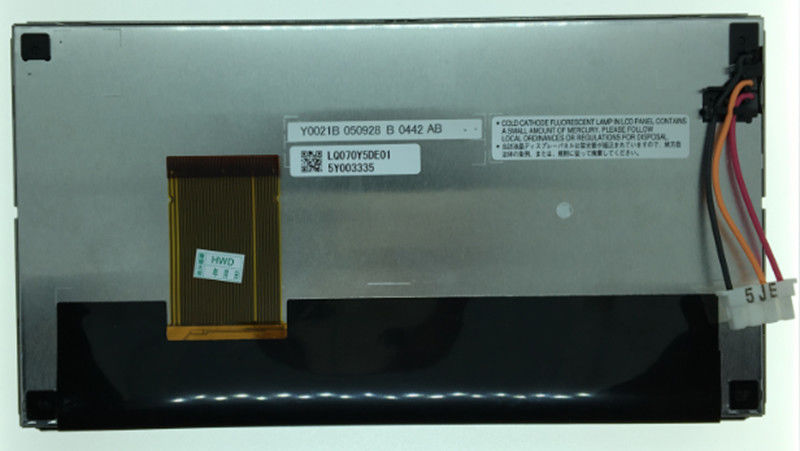

Produktdetails:
|
| Modell der Platte: | LQ070Y5DE01 | Plattenmarke: | Scharf |
|---|---|---|---|
| Helle: | 320 cd-/m² (Art.) | Größe der Platte: | 7.0inCH |
| Typ der Leuchte: | 1 Stück CCFL, ohne Fahrer | Signaloberfläche: | Parallel RGB (1 Ch, 6 Bit), 50 Pins FPC |
| Die Kommission: | 800 ((RGB) × 480, WVGA, 134PPI | Umwelt: | Betriebstemperatur: -30 ~ 85 °C; Lagertemperatur: -40 ~ 85 °C; Schwingungsgrad: 3,0 G (29,4 m/s2) |
| Hervorheben: | CCFL-Scharfes TFT LCD-Anzeige,Fingerspitzentablett WLED LVDS TFT |
||
| Grundlegende Informationen: | Hersteller | Modell der Platte | Typ der Platte | Alias |
|---|---|---|---|---|
| Schärfe | LQ070Y5DE01 | a-Si TFT-LCD, LCM | - | |
| Umwelt: | RoHS-Staat | Betriebs-Temp. | Speichertemperatur. | Schwingungsgrad |
| -30 ~ 85 °C | -40 ~ 85 °C | 3.0G (29,4 m/s2) |
| Grundlegende Informationen: | Lichtdichte (cd/m2) | Blickwinkel (L/R/U/D) | Reaktionszeit (ms) |
|---|---|---|---|
| 320 (Art.) | 65/65/60/65 (Typ) ((CR≥10) | 30/50 (Typ) (Tr/Td) | |
| Beste Sicht auf | Anzeigemodus | Kontrastverhältnis | |
| Um 6 Uhr. | TN, normalerweise weiß, übertragbar | 100: 1 (Min.) (Übertragung) | |
| Anzeigefarbe: | Farbtemperatur | Anzeigen von Farben | Weiße Koordinate |
| 6274K | 262K (6-Bit) | X:0.315" Y:0.345 |
| Größe des Panels: | 7.0" | |||
|---|---|---|---|---|
| Pixelmerkmale: | Pixelformat | Pixelkonfiguration | Pixel Pitch (mm) | Punktlänge (mm) |
| 800 ((RGB) × 480 [WVGA] | RGB-Streifen | 0.195 × 0,1725 [134PPI] | 0.065 mal 0.1725 | |
| Mechanische Größe: | Aktivfläche (mm) | Bezelfläche (mm) | Ausmaß der Umrisse (mm) | Umrisstiefe (mm) |
| 156 ((H) × 82,8 ((V) | 157.7 ((H) × 84.27 ((V) | 171.6 ((H) × 93.2 ((V) | 11.25/14.35 (Typ/Max.) mm | |
| Ausführliche Merkmale: | Formfaktor | Orientierung | Bildverhältnis | Form-Stil |
| Flachrechteck | Landschaftsart | 17- Ich habe keine Ahnung. | ||
| Montage: | Ohne | |||
| Weitere Angaben: | Gewicht | Abdeckung der Platte | Behandlung | |
| 280 g (max.) | - | - | ||
| Umgekehrter Scan: | Ja (U/D, L/R) |
|---|---|
| Vertikale Frequenz: | 60 Hz |
| Eigenschaften der Leuchte: | Typ | Position | Anzahl | Form | Leben (Stunden) | Lampenwechsel |
|---|---|---|---|---|---|---|
| CCFL | Typ der Randleuchte | 1 Stück | U-Form | - | - | |
| CCFL Electrical: | Spannungsversorgung | Aktuelles Angebot | Macht | |||
| 660 ± 70 V | 6.0±0,5mA | 7.92W (Typ.) | ||||
| Betriebsfrequenz | Ausgangsspannung | |||||
| 30/100KHz (Min./Max.) | 1125/1280V (max.) (Ta=+25/-30°C) | |||||
| Benutzeroberfläche: | Position | Hintergrundbeleuchtung | Typ | |||
| - | - Nein. | Verbindungsstück | ||||
| Interface-Detail: | Marke | Modell | Schraubschnupfen | Anzahl der Pins | Anzahl | Ausstattung |
| JST | BHR-04VS-1 | 4.0 mm | 4 Stifte | 1 Stück | BLL-4PINS-LNNH | |
| Panel-Antriebs-Elektro: | Spannungsversorgung | Aktuelles Angebot | Macht | |||
|---|---|---|---|---|---|---|
| 14/5.3/2.7V (Typ.) ((VDD/VSHA/VSHD) | 0.20/40/8mA (Typ.) ((IDD/ISHA/ISHD) | - | ||||
| Benutzeroberfläche: | Position | Signal | Typ | |||
| - | Parallele RGB (1 Ch, 6 Bit) | FPC | ||||
| FPC-Detail: | Marke | Modell | Schraubschnupfen | Anzahl der Pins | Anzahl | Ausstattung |
| 0.5 mm | 50 Stifte | 1 Stück | ||||
LQ070 Serie LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
LQ070Y5DE01 unterstützt die Anzeige800 ((RGB) × 480(WVGA) mit einem Seitenverhältnis von 17:9 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind.35 ((D) mmAls TN, Normalweiß, Übertragbares LCM-Produkt kann LQ070Y5DE01 320 cd/m2 Bildschirmhelligkeit 100 bieten:1 Transmissionskontrastverhältnis, 65/65/60/65 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 6 Uhr und Reaktionszeit von 30/50 (Typ.) ((Tr/Td) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 6-Bit-Graustufensignal für jeden Punkt bestimmtDieses Produkt hat 1 Stück CCFL als Hintergrundbeleuchtungssystem übernommen, das als Edge-Lichttyp platziert wurde, zusätzlich wird ein externer Hintergrundbeleuchtungstreiber benötigt.
