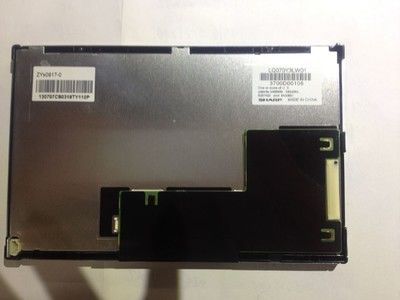

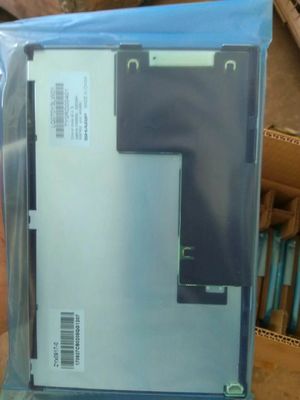

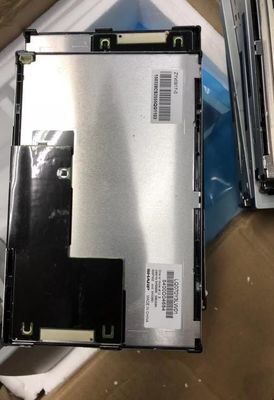

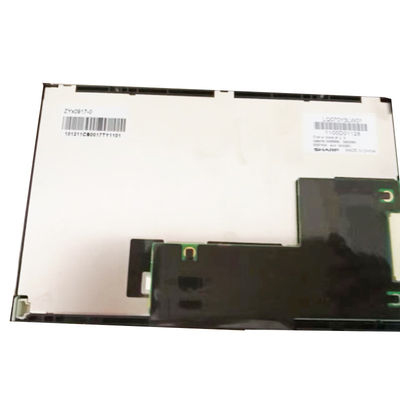

Produktdetails:
|
| Modellbezeichnung: | LQ070Y3LW01 | Hersteller: | Scharf |
|---|---|---|---|
| Lichtvermögen: | 360 cd/m2 (Typ.) | Bildschirmgröße: | 7,0 Zoll |
| Anzahl der Pixel: | 800×480 (RGB) (WVGA) 133 PPI | Signal-Art: | LVDS (1 Ch, 8-Bit), 20 Pins Steckverbinder |
| Hintergrundbeleuchtung: | 7S2P WLED, 50K Stunden, ohne Fahrer | Max. Bewertungen: | Speichertemperatur: -25 ~ 70 °C Betriebstemperatur: -10 ~ 70 °C |
| Hervorheben: | CCFL-Scharfes TFT LCD-Anzeige,Fingerspitzentablett WLED LVDS TFT |
||
LQ070 Serie LQ070Y3LW01 LQ070Y3LG4A LQ070Y3LG05
| Grundlegende Informationen: | Lichtdichte (cd/m2) | Blickwinkel (L/R/U/D) | Reaktionszeit (ms) |
|---|---|---|---|
| 360 (Typ.) | 85/85/85/85 (Typ) | 35 (Typ.) ((Tr+Td) | |
| Beste Sicht auf | Anzeigemodus | Kontrastverhältnis | |
| Symmetrie | ASV, normalerweise schwarz, übertragbar | 800: 1 (Typ.) (Übertragbar) | |
| Anzeigefarbe: | Farbtemperatur | Anzeigen von Farben | Weiße Koordinate |
| 6551K | 262K/16.2M (6-Bit / 6-Bit + FRC) | X:0.310" Y:0.340 | |
| Weiße Variante: | 1.25 (max. 5 Punkte) | ||
| Größe des Panels: | 7.0" | |||
|---|---|---|---|---|
| Pixelmerkmale: | Pixelformat | Pixelkonfiguration | Pixel Pitch (mm) | Punktlänge (mm) |
| 800×480 (RGB) [WVGA] | RGB-Horizontale Streifen | 0.1905 × 0,1905 [133PPI] | 0.1905 mal 0.0635 | |
| Mechanische Größe: | Aktivfläche (mm) | Bezelfläche (mm) | Ausmaß der Umrisse (mm) | Umrisstiefe (mm) |
| 152.4 ((H) × 91.44 ((V) | 155.40 ((H) × 92.94 ((V) | 163.2 (H) × 104 (V) | 9.0±0,5 mm | |
| Ausführliche Merkmale: | Formfaktor | Orientierung | Bildverhältnis | Form-Stil |
| Flachrechteck | Landschaftsart | 15- Ich habe keine Ahnung. | ||
| Montage: | Seitenbefestigungslöcher (4-M2) auf der Ober- und Unterkante | |||
| Weitere Angaben: | Gewicht | Abdeckung der Platte | Behandlung | |
| 175 g (Typ.) | - | Antiglare, harte Beschichtung (3H) | ||
| Eigenschaften der Leuchte: | Typ | Position | Anzahl | Form | Leben (Stunden) | Lampenwechsel |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 7S2P | 2 Saiten | 50K (Typ.) | - | |
| WLED elektrisch: | Spannungsversorgung | Aktuelles Angebot | Macht | |||
| 22.1/24.0V (Typ/max.) | 45/60mA (Typ/Max.) | 2.0W (Typ.) | ||||
| Benutzeroberfläche: | Position | Hintergrundbeleuchtung | Typ | |||
| - | - Nein. | Verbindungsstück | ||||
| Interface-Detail: | Marke | Modell | Schraubschnupfen | Anzahl der Pins | Anzahl | Ausstattung |
| Molex | 501568-0607 | 1.0 mm | 6 Stifte | 1 Stück | BLE-6PINS-NAACCN | |
| Panel-Antriebs-Elektro: | Spannungsversorgung | Aktuelles Angebot | Macht | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 190/255mA (Typ.) | 0.63W (Typ.) | ||||
| Benutzeroberfläche: | Position | Signal | Typ | |||
| - | LVDS (1 ch, 8-Bit) | Verbindungsstück | ||||
| Anschlussdetail: | Marke | Modell | Schraubschnupfen | Anzahl der Pins | Anzahl | Ausstattung |
| HRS | DF14H-20P-1.25H ((56) | 1.25 mm | 20 Stifte | 1 Stück | LVDS-20P1C8B-020C | |
LQ070Y3LW01 unterstützt die Anzeige800×480 (RGB)(WVGA) mit einem Seitenverhältnis von 15:9 (W:H), dessen Pixel in RGB Horizontal Streifen angeordnet sind.2 ((W) × 104 ((H) × 9.5 ((D) mm, Sichtfläche 155.40 ((W) × 92.94 ((H) mm, mit Oberflächenbehandlung mit Antiglare, Hartbeschichtung (3H), Nettogewicht 175 g (Typ.). Als ASV, Normalerweise Schwarz, Transmissive LCM-Produkt,LQ070Y3LW01 kann 360 cd/m2 Anzeigehelligkeit 8001 Transmissionskontrastverhältnis, 85/85/85/85 (Typ.) (CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie und Reaktionszeit von 35 (Typ.) (Tr+Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit / 6-Bit + FRC Graustufe-Signal für jeden Punkt bestimmtDieses Produkt übernahm als Hintergrundbeleuchtungssystem 7S2P WLED, das als Edge-Lichttyp platziert wurde und eine Lebensdauer von 50K Stunden hat,Zusätzlich ist ein externer Hintergrundbeleuchtungstreiber erforderlich.
