Produktdetails:
|

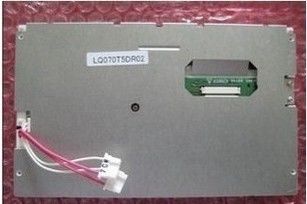

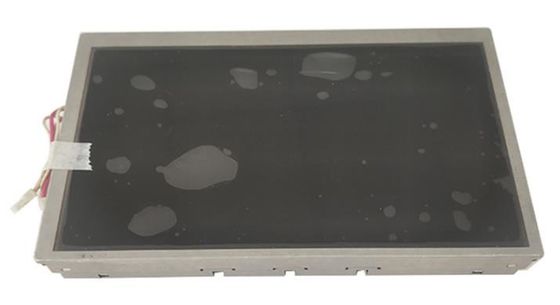

| Hersteller: | Scharf | Modellbezeichnung: | LQ070T5DR02 |
|---|---|---|---|
| Hintergrundbeleuchtung: | Zwei Stück CCFL, 10.000 Stunden, ohne Fahrer. | Signal-Art: | Parallel RGB (1 Ch, 6-Bit), 36 Pins Steckverbinder |
| Bildschirmgröße: | 7.0inCH | Lichtvermögen: | 400 cd/m2 (Typ.) |
| Anzahl der Pixel: | 480 (RGB) × 240 (WQVGA) 77 PPI | Max. Bewertungen: | Speichertemperatur: -40 ~ 85 °C Betriebstemperatur: -30 ~ 85 °C; Schwingungsgrad: 2,9 G (28,4 m/s2) |
| Hervorheben: | CCFL-Scharfes TFT LCD-Anzeige,Fingerspitzentablett WLED LVDS TFT |
||

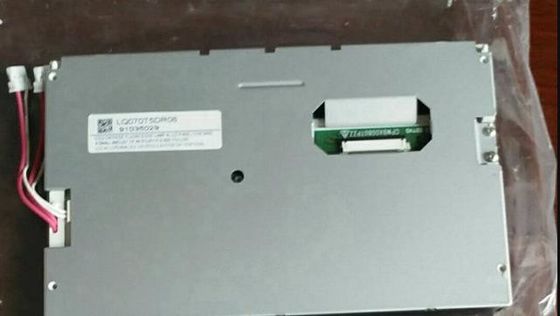

LQ070 Serie LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| Grundlegende Informationen: | Marke | Schärfe | Modell | LQ070T5DR02 |
|---|---|---|---|---|
| Typ | LCM a-Si TFT-LCD | Für | ||
| Bildschirmgröße | 7.0" | Alias | - | |
| Umwelt: | Speichertemperatur. | -40 ~ 85 °C | Betriebs-Temp. | -30 ~ 85 °C |
| RoHS | - | Vibrationen | 2.9G (28,4 m/s2) |
| Pixelmerkmale: | Entschließung | 480 (RGB) × 240, WQVGA | Punkt-Spitze (mm) | 0.107 × 0,3625 (H × V) |
|---|---|---|---|---|
| Pixelformat | RGB-Streifen | Pixel Pitch ((mm) | 0.321 × 0,3625 (H × V) [77PPI] | |
| Mechanische Größe: | Aktivfläche ((mm) | 154.08 (H) × 87 (V) | Bezelfläche ((mm) | 159.1 ((H) × 91.9 ((V) |
| Umriss Dunkel. | 170.1 ((H) × 103.4 ((V) | Tiefe ((mm) | 15.2 ± 0.5 | |
| Ausführliche Merkmale: | Formular-Stil | Flachrechteck | Umrissform | |
| Bildverhältnis | 16- Ich habe keine Ahnung. | Orientierung | Landschaftsart | |
| Montage: | Hintere Befestigungslöcher (4-Φ2.05) | |||
| Andere Spezifikationen: | Gewicht | 280 g (max.) | Behandlung | Antiglare, Antireflex |
| Grundlegende Informationen: | Lichtdichte ((cd/m2) | 400 (Typ.) | Kontrastverhältnis | 1001 (Min.) (Übertragbar) |
|---|---|---|---|---|
| Blickwinkel | 65/65/40/65 (Typ) ((CR≥5) | Anzeigemodus | TN, normalerweise weiß, übertragbar | |
| Beste Sicht auf | Um 6 Uhr. | Antwort (s) | 30/50 (Typ) (Tr/Td) | |
| Farbleistung: | Weiße Koordinate | X:0.313" Y:0.329 | Anzeigen von Farben | 262K (6-Bit) |
| Farbtemperatur | 6485K | Weiße Einheitlichkeit | - |
| Signal elektrisch: | Spannungsversorgung | 5/10/-10V (Typ.) ((VSH/VGH/VGL) | Aktuelles Angebot | 35/25/-22mA (Typ.) ((ISH/IGH/IGL) | ||
|---|---|---|---|---|---|---|
| Typ des Signals: | Parallele RGB (1 Ch, 6 Bit) | Signalspannung | VIL≤0,9V; 2,3V≤VIH | |||
| Benutzeroberfläche: | Position | - | Typ | Verbindungsstück | ||
| Interface-Detail: | Marke | Modell | Anzahl | Schrauben | Schwingung | Pin-Konfiguration |
| JST | 36FLZ-RSM1-R-TB | 1 Stück | 36 Stifte | 0.5 mm | Die Daten sind in der Tabelle 1 aufgeführt. | |
| Hintergrundbeleuchtung Eigenschaften: | Form | Gerade. | Typ | CCFL | Position | Typ der Randleuchte (Unterseite) |
|---|---|---|---|---|---|---|
| Ersatz | - | Anzahl | 2 Stück | Lebensdauer | 10K ((Min.) (Stunden) | |
| Elektrische Lampe: | Spannungsversorgung | 370 ± 40 V | Aktuelles Angebot | 6.0±0,5mA | ||
| Häufigkeit | 45/70KHz (Min./Max.) | Startspannung | 1300/1350V (max.) (Ta=+25/-30°C) | |||
| Verbrauch | 4.5W (Typ.) | |||||
| Benutzeroberfläche: | Position | - | Typ | Verbindungsstück | ||
| Interface-Detail: | Marke | Modell | Anzahl | Schrauben | Schwingung | Pin-Konfiguration |
| JST | BHR-02 ((8.0) VS-1N | 2 Stück | 2 Stifte | 8.0 mm | BLL-2PINS-HL | |
| Hintergrundlicht-Treiber | - Nein. | |||||
LQ070T5DR02 unterstützt die Anzeige480 (RGB) × 240(WQVGA) mit einem Seitenverhältnis von 16:9 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind.4 ((H) × 15.7 (D) mm, Sichtfläche 159,1 (W) × 91,9 (H) mm, mit Oberflächenbehandlung mit Antiglare, Antireflexion, Nettogewicht 280 g (max.LQ070T5DR02 kann 400 cd/m2 Anzeigehelligkeit 1001:1 Transmissionskontrastverhältnis, 65/65/40/65 (Typ.) (CR≥5) (L/R/U/D) Blickwinkel, beste Blickrichtung um 6 Uhr und Reaktionszeit von 30/50 (Typ.) (Tr/Td) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 6-Bit-Graustufensignal für jeden Punkt bestimmtDieses Produkt übernahm 2 Stück CCFL als Hintergrundbeleuchtungssystem, das als Edge-Lichttyp (Unterseite) platziert wurde und eine Lebensdauer von 10K Stunden hat,Zusätzlich ist ein externer Hintergrundbeleuchtungstreiber erforderlich.
