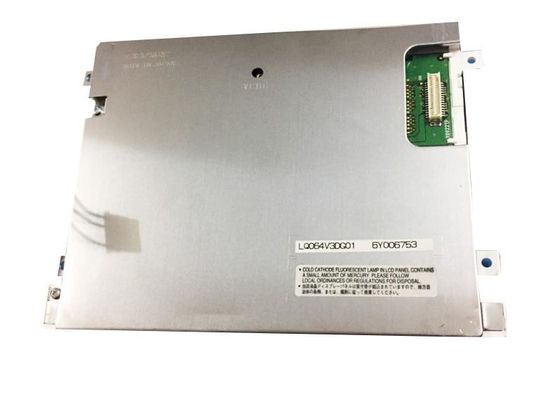

Produktdetails:
|
| Modell der Platte: | LQ064V3DG02 | Plattenmarke: | Scharf |
|---|---|---|---|
| Helle: | 325 cd/m2 (Typ.) | Größe der Platte: | 6.4 Zoll |
| Typ der Leuchte: | Zwei CCFL, 50.000 Stunden, ohne Fahrer. | Entschließung: | 640 (RGB) × 480, VGA, 124 PPI |
| Signaloberfläche: | Parallel RGB (1 Ch, 6-Bit), 31 Pins Steckverbinder | Umwelt: | Betriebstemperatur: -30 ~ 80 °C; Lagertemperatur: -30 ~ 80 °C; Schwingungsgrad: 2,0 G (19,6 m/s2) |
| Hervorheben: | QVGA-Scharfes TFT LCD-Anzeige,Symmetrie scharfe TFT-Platte |
||
LQ064 Serie LQ064V3DG06 LQ064V3DG05 LQ064V3DG04 LQ064V3DG02 LQ064V3DG01 LQ064V1DS11
| Grundlegende Informationen: | Lichtvermögen | 325 cd/m2 (Typ.) | Kontrastverhältnis | 350: 1 (Typ.) (Übertragbar) |
|---|---|---|---|---|
| Gute Sicht auf | Um 12 Uhr. | Reaktionsgeschwindigkeit | 8/21 (Typ.) ((Tr/Td) (ms) | |
| Blickwinkel | 70/70/70/40 (Typ) | Betriebsmodus | TN, normalerweise weiß, übertragbar | |
| Farbleistung: | Chromatischkeit | Wx:0.313Wir haben es geschafft.0.329 | Unterstützungsfarbe | 262K (6-Bit) |
| Farbtemperatur | 6485K | Weiße Einheitlichkeit | - |
| Pixelmerkmale: | Anzahl der Pixel | 640 ((RGB) × 480 [VGA] | Vereinbarung | RGB-Streifen |
|---|---|---|---|---|
| Punkt Pitch ((W×H)) | 0.068 × 0,204 mm | Pixel Pitch ((W×H)) | 0.204 × 0,204 mm [124 PPI] | |
| Größe: | Aktives Ansehen | 130.56 ((W) × 97.92 ((H) mm | Alles in allem Dim. | 161.3 ((W) × 117 ((H) mm |
| Bezelöffnung | 135.3 ((W) × 103.0 ((H) mm | Gesamttiefe | 12.0 (Typ.) mm | |
| Ausführliche Merkmale: | Formularform | Flachrechteck | Orientierung | Landschaftsart |
| Das Bildverhältnis ((W:H) | 4:3 | Form-Stil | ||
| Festsetzung: | Gesichtsbefestigungslöcher (4-Ф3.2) an linken und rechten Schlägen | |||
| Weitere Angaben: | Masse | 280 g (max.) | Oberfläche | Antiglare |
| Signal elektrisch: | Eingangsstrom | Bei der Verwendung von "Fertigungssysteme" ist der "Fertigungssysteme" zu verwenden. | Eingangsspannung | 3.3/5.0V (Typ) (VCC) | ||
|---|---|---|---|---|---|---|
| Verbrauch | - | Signaloberfläche | Parallele RGB (1 Ch, 6 Bit) | |||
| Logische Spannung für Signale: | -0,3V≤VIL≤0,9V; 2,3V≤VIH≤5,5V | |||||
| Benutzeroberfläche: | Position | - | Körperlicher Typ | Verbindungsstück | ||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Anzahl der Pins | Zuweisung von Pins |
| HRS | DF9BA-31P-1V | 1 Stück | 1.0 mm | 31 Stifte | Die Angabe der Größenordnung ist in der Angabe der Größenordnung zu finden. | |
| Eigenschaften der Leuchte: | Form der Lampe | Gerade. | Typ der Leuchte | CCFL | Position | Typ der Randleuchte (Unterseite) |
|---|---|---|---|---|---|---|
| Austausch | - | Betrag | 2 Stück | Das Leben | 50K (Typ.) (Stunden) | |
| Elektrische Lampe: | Eingangsstrom | 10.0±1.0mA | Eingangsspannung | 370 ± 40 V | ||
| Häufigkeit | Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht für die Berechnung der Leistungsfähigkeit. | Anschaltspannung | - | |||
| Benutzeroberfläche: | Position | - | Körperlicher Typ | Verbindungsstück | ||
| Interface-Detail: | Marke | Modell | Betrag | Schraubschnupfen | Anzahl der Pins | Zuweisung von Pins |
| JST | BHR-04VS-1 | 1 Stück | 4.0 mm | 4 Stifte | BLL-4PINS-HHNL | |
| Hintergrundlicht-Treiber | - Nein. | |||||
LQ064V3DG02 unterstützt die Anzeige640 (RGB) × 480(VGA) mit einem Seitenverhältnis von 4:3 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind.Aussichtsgrenze von 135.3 ((W) × 103.0 ((H) mm, mit Oberflächenbehandlung mit Antiglare, Nettogewicht von 280 g (Max.). Als TN, Normalweiß, Übertragbares LCM-Produkt, kann LQ064V3DG02 325 cd/m2 Bildschirmhelligkeit 350:1 Transmissionskontrastverhältnis, 70/70/70/40 (Typ.) ((CR≥5) (L/R/U/D) Blickwinkel, beste Blickrichtung um 12 Uhr und Reaktionszeit von 8/21 (Typ.) ((Tr/Td) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 6-Bit-Graustufensignal für jeden Punkt bestimmtDieses Produkt hat 2 Stück CCFL als Hintergrundbeleuchtungssystem übernommen, das als Edge-Lichttyp (Unterseite) platziert wurde und eine Lebensdauer von 50K Stunden hat,Zusätzlich ist ein externer Hintergrundbeleuchtungstreiber erforderlich.
