Produktdetails:
|

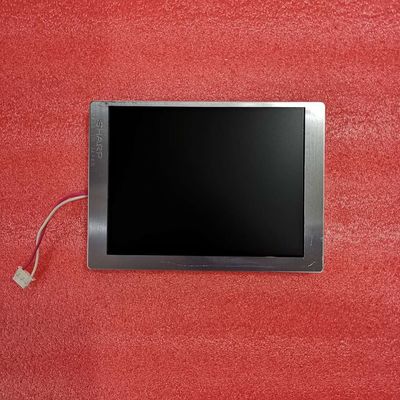

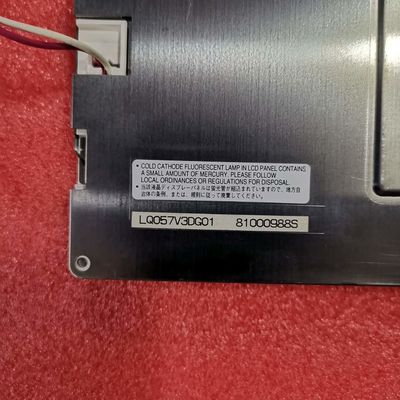

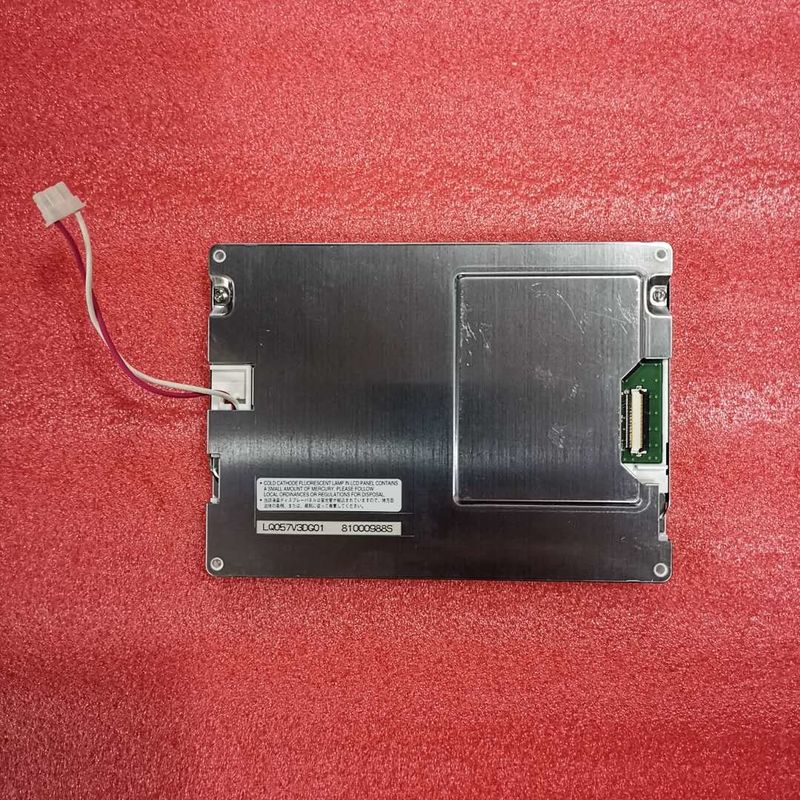

| Modell: | LQ057V3DG01 | Marke: | Scharf |
|---|---|---|---|
| Lichtvermögen: | 400 cd/m2 (Typ.) | Diagonale Größe: | 50,7 Zoll |
| Pixelformat: | 640 ((RGB) × 480 [VGA] 141PPI | Umwelt: | Betriebstemperatur: -30 ~ 80 °C; Lagertemperatur: -30 ~ 80 °C; Schwingungsgrad: 2,0 G (19,6 m/s2) |
| Lichtquelle: | CCFL [1 Stück], 50 000 Stunden, ohne Fahrer | Schnittstellentyp: | Parallel RGB (1 Ch, 6-Bit), 33 Pins Steckverbinder |
| Hervorheben: | QVGA-Scharfes TFT LCD-Anzeige,Symmetrie scharfe TFT-Platte |
||
LQ057 Serie LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
| Bildschirmgröße: | 5.7" | |||
|---|---|---|---|---|
| Pixelmerkmale: | Anzahl der Pixel | Pixelformat | Punkthöhe (H × V) | Pixel Pitch (H × V) |
| 640 ((RGB) × 480, VGA | RGB-Streifen | 0.060×0.180 mm | 0.180×0.180 mm [141PPI] | |
| Mechanische Größe: | Anzeigefläche (H × V) | Einheit für die Anlage (H × V) | Gesamtgröße (H × V) | Gesamttiefe |
| 115.2 × 86,4 mm | 121.0 × 92,2 mm | mit einer Breite von mehr als 20 mm | 12.3/13.5 (Typ/Max.) mm | |
| Ausführliche Merkmale: | Formularform | Das Aspektverhältnis (H:V) | Orientierung | Form-Stil |
| Flachrechteck | 4:3 | Landschaftsart | ||
| Andere Spezifikationen: | Masse | Abdeckung der Platte | Oberflächenbehandlung | |
| 250 g (max.) | - | Antiglare | ||
| Grundlegende Informationen: | Lichtvermögen | Arbeitsmodus | Kontrastverhältnis |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 6001 (Typ) (Übertragbar) | |
| Gute Sicht auf | Blickwinkel | Reaktionszeit | |
| Um 12 Uhr. | 80/80/80/70 (Typ) | 8/21 (Typ.) ((Tr/Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur: | Unterstützungsfarbe | Farbkoordinate |
| 6485K | 262K (6-Bit) | X:0.313" Y:0.329 |
| Hintergrundlicht Eigenschaften: | Typ | Position | Leben (Stunden) | Betrag | Form | Ersatz |
|---|---|---|---|---|---|---|
| CCFL | Typ der Randleuchte | 50K (Typ.) | 1 Stück | - | - | |
| CCFL Electrical: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
| 610/750V (Min./Max.) | 5.0±0,5mA | 3.5W (Typ.) | ||||
| Betriebsfrequenz | Startspannung | |||||
| 30/60KHz (Min./Max.) | Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | |||||
| Benutzeroberfläche: | CCFL-Fahrerstaat | Körperlicher Typ | Position der Schnittstelle | |||
| - Nein. | Verbindungsstück | - | ||||
| Interface-Detail | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| JST | BHR-02 ((8.0) VS-1N | 1 Stück | 2 Stifte | 8.0 mm | BLL-2PINS-LH | |
| Signal elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) (VCC) | 220mA (Typ.) (ICC) | - | ||||
| Spannung für Anzeigesignale: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Benutzeroberfläche: | Typ des Signals | Körperlicher Typ | Position der Schnittstelle | |||
| Parallele RGB (1 Ch, 6 Bit) | Verbindungsstück | - | ||||
| Interface-Detail: | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| IRISO | IMSA-9637S-33Y902 | 1 Stück | 33 Stifte | 0.5 mm | Die Angabe der Größenordnung ist in der Angabe der Größenordnung zu finden. | |
LQ057V3DG01 unterstützt die Anzeige640 (RGB) × 480(VGA) mit einem Seitenverhältnis von 4:3 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind.5 ((D) mm, Sichtfläche von 121,0 mm × 92,2 mm, mit Oberflächenbehandlung mit Antiglare, Gewicht von 250 g (max.LQ057V3DG01 kann 400 cd/m2 Anzeigehelligkeit 6001:1 Transmissionskontrastverhältnis, 80/80/80/70 (Typ.) ((CR≥5) (L/R/U/D) Blickwinkel, beste Blickrichtung um 12 Uhr und Reaktionszeit von 8/21 (Typ.) ((Tr/Td) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 6-Bit-Graustufensignal für jeden Punkt bestimmtDieses Produkt übernahm 1 Stück CCFL als Hintergrundbeleuchtungssystem, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 50K Stunden hat,Zusätzlich ist ein externer Hintergrundbeleuchtungstreiber erforderlich.
