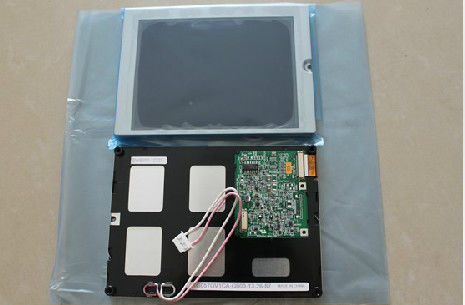

Produktdetails:
|
Platten-Marke: | Scharfes | Platten-Modell: | LQ057Q3DG01 |
---|---|---|---|
ENTSCHLIESSUNG: | 320 (RGB) ×240, QVGA, 70PPI | Helligkeit: | 320 cd-/m² (Art.) |
Plattengröße: | 5.7INCH | Lampen-Art: | 5S4P WLED, Stunden 30K |
Signalschnittstelle: | CMOS (1 ch, Bit 6), 33 Stiftverbindungsstück | Umwelt: | Funktionierender Temp.: -30 | °C 70; Speichertemp.: -30 | °C 70 |
Markieren: | QVGA-Scharfes TFT LCD-Anzeige,Symmetrie scharfe TFT-Platte |
LQ057 Reihe LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
Basisdaten: | Helligkeit (cd-/m²) | Betrachtungs-Winkel (L/R/U/D) | Antwortzeit (Frau) |
---|---|---|---|
320 (Art.) | 80/80/80/65 (Art.) (CR≥5) | 30/10 (Art.) (Tr/Td) | |
Beste Ansicht an | Anzeigemodus | Kontrast-Verhältnis | |
12 Uhr | TN, normalerweise weiß, Transmissive | 500: 1 (Art.) (Transmissive) | |
Anzeigen-Farbe: | Farbtemperatur | Anzeigen-Farben | Weiße Koordinate |
6387K | 262K (6-bit) | X: 0,314; Y: 0,335 |
Platten-Größe: | 5,7" | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Pixel-Format | Pixel-Konfiguration | Pixel-Neigung (Millimeter) | Dot Pitch (Millimeter) |
320 (RGB) ×240 [QVGA] | Vertikaler Streifen RGB | 0.360×0.360 [70PPI] | 0.120×0.360 | |
Mechanische Größe: | Beschriftungsbereich (Millimeter) | Einfassungs-Bereich (Millimeter) | Entwurfs-Maß (Millimeter) | Entwurfs-Tiefe (Millimeter) |
115,2 (H) × 86,4 (V) | 121,0 (H) × 92,2 (V) | 144 (H) × 103,8 (V) | 13.8±0.5 Millimeter | |
Entwurfs-Eigenschaften: | Form-Faktor | Orientierung | Längenverhältnis | Formen Sie Art |
Flaches Rechteck | Landschaftsart | 4:3 (H: V) | ||
Touch Screen: | Prüfer | Noten-Punkte | Schnittstelle | TP-Technologie |
Ohne Notenprüfer | - | - | widerstrebende Note 4-wire | |
Montage: | Seitenentlüftungslöcher (4-M2); Hintere Entlüftungslöcher (4 PC) | |||
Anderes Detail: | Gewicht | Platten-Abdeckung | Behandlung | |
255g (Maximum) | - | - |
Lampen-Eigenschaften: | Art | Position | Quantität | Form | Leben (Stunden) | Lampen-Austausch |
---|---|---|---|---|---|---|
WLED | Randlichtart (Oberseite) | 5S4P | 4 Schnüre | 30K (Art.) | - | |
WLED elektrisch: | Spannungs-Versorgung | Netzstrom | Energie | |||
16.0/17.5V (Art. /Max.) | 20mA (Art.) | 1.28W (Art.) | ||||
Schnittstellen-Eigenschaften: | Position | Hintergrundbeleuchtungs-Fahrer | Art | |||
- | FPC | |||||
Schnittstellen-Detail: | Marke | Modell | Pin Pitch | Pin Amount | Quantität | Konfiguration |
0,5 Millimeter | 8 Stifte | PC 1 |
Platten-Fahren elektrisch: | Spannungs-Versorgung | Netzstrom | Energie | |||
---|---|---|---|---|---|---|
3.3V (Art.) | 20/30mA (Art.) | - | ||||
Spannung für Anzeigen-Signale: | 0≤VIL≤0.1VCC; 0.9VCC≤VIH≤VCC | |||||
Schnittstellen-Eigenschaften: | Position | Signal | Art | |||
- | CMOS (1 ch, 6 gebissen) | Verbindungsstück | ||||
Verbindungsstück-Detail: | Marke | Modell | Pin Pitch | Pin Amount | Quantität | Konfiguration |
IRISO | IMSA-9637S-33Y902 | 0,5 Millimeter | 33 Stifte | PC 1 | DRGB-33P1C6B-040A |
LQ057Q3DG01 stützt Anzeige 320 (RGB) ×240 (QVGA) mit Längenverhältnis des 4:3 (W: H), dessen Pixel in vertikalem Streifen RGB vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 115,2 (W)×86.4 (H) Millimeter, Entwurfsgröße von 144 (W)×103.8 (H)×14.3 (D) Millimeter, Sendegebietgröße von 121,0 (W)×92.2 (H) Millimeter, Nettogewicht 255g (Maximum). Als TN liefert normalerweise weißes, Transmissive LCM-Produkt, Dose LQ057Q3DG01 transimissive Kontrastverhältnis des 320 cd-/m² Anzeigenhelligkeits500:1, 80/80/80/65 (Art.) (CR≥5) (L/R/U/D) wird Betrachtenwinkel, beste Ansichtrichtung auf 12 Uhr und Antwortzeit von 30/10 (Art.) (Tr/Td) Frau Graustufen oder die Helligkeit vom Unterpixel mit einem Graustufensignal mit 6 Bits für jeden Punkt bestimmt, eine Palette von Farben 262K so darstellend. Dieses Produkt nahm 5S4P WLED an, da es Hintergrundbeleuchtungssystem ist, das als Randlichtart (Oberseite) und eine Arbeitslebenszeit von Stunden 30K zu haben gesetzt wurde.
