Produktdetails:
|
| Plattenmarke: | Scharf | Modell der Platte: | Die in Absatz 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 au |
|---|---|---|---|
| Helle: | 500 cd-/m² (Art.) | Größe der Platte: | 40,3 Zoll. |
| Die Kommission: | 480 (RGB) ×272, WQVGA, 128PPI | Signaloberfläche: | Parallel RGB (1 Ch, 8-Bit), 40 Pins FPC |
| Typ der Leuchte: | 9S1P WLED, 7K Stunden, ohne Fahrer | Umwelt: | Betriebstemperatur: -10 ~ 70 °C; Lagertemperatur: -30 ~ 85 °C |
| Hervorheben: | Platte LVDS TFT LCD,Fingerspitzentablett WLED LVDS TFT |
||
Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind für die Zwecke der Erfassung der in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten zu verwenden.
| Grundlegende Informationen: | Marke | Modell | Typ | Modell Alias |
|---|---|---|---|---|
| Schärfe | Die in Absatz 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | a-Si TFT-LCD, LCM | - | |
| Zuverlässigkeit: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungswiderstand |
| -10 ~ 70 °C | -30 ~ 85 °C | - |
| Grundlegende Informationen: | Helle | Betriebsmodus | Kontrastverhältnis |
|---|---|---|---|
| 500 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 3001 (Typ) (Übertragbar) | |
| Blickwinkel (L/R/U/D) | Sichtrichtung | Reaktionsgeschwindigkeit | |
| 45/45/20/55 (Typ) | Um 6 Uhr. | 30/30 (Typ.) ((Tr/Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur | Farbmenge | Weiße Farbe |
| 6551K | 16.7M (8-Bit) | X:0.310" Y:0.340 | |
| Lumenzvariation: | 1.25/1.43 (Typ/Max.) | ||
| Größe des Panels: | 4.3 Zoll | |||
|---|---|---|---|---|
| Pixelmerkmale: | Entschließung | Pixel-Anordnung | Punktpitch (W × H) | Pixel Pitch (W × H) |
| 480 (RGB) × 272, WQVGA | RGB-Streifen | 0.066 × 0,198 mm | 0.198 × 0,198 mm [128 PPI] | |
| Mechanische Größe: | Aktivfläche (W × H) | Bezelfläche (W × H) | Umrissdimension (W × H) | Umrisstiefe |
| 950,04 × 53,856 mm | 980,7 × 57,5 mm | 105.5 × 67,2 mm | 50,05 ± 0,3 mm | |
| Ausführliche Merkmale: | Formular-Stil | Bildverhältnis | Orientierung | Form-Stil |
| Flachrechteck | 16:9 (W: H) | Landschaftsart | ||
| Berührungsschirm: | Berührungspunkte | TP-Controller | Typ des Signals | Touch Tech |
| 1 Punkt | ohne Berührungssteuerung | - | 4-drähtige Resistive Touch | |
| Weitere Merkmale: | Abdeckung der Platte | Gewicht | Oberfläche | |
| - | 62.0g (Typ.) | Antiglare, harte Beschichtung (2H) | ||
| Signal elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
|---|---|---|---|---|---|---|
| 0.5/8.0mA (Typ.) ((ICC/IAVDD) | 3.3/5.0V (Typ.) ((VCC/AVDD) | - | ||||
| Spannung für Anzeigesignale: | VIL≤0,2VCC; VIH≥0,8VCC | |||||
| Benutzeroberfläche: | Position | Typ | Schnittstelle | |||
| - | FPC | Parallele RGB (1 Ch, 8 Bit) | ||||
| Signaloberfläche: | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| 1 Stück | 0.5 mm | 40 Stifte | Die Daten sind in der Tabelle "Dokumentation" angegeben. | |||
| Hintergrundbeleuchtung Eigenschaften: | Typ | Position | Form | Betrag | Leben (Stunden) | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 1 Zeichenfolge | 9S1P | 7K ((Min.) | - | |
| WLED elektrisch: | Aktueller Eingang | Spannungseingang | Verbrauch | |||
| 20 mA (Typ.) | 28.8/31,5 V (Typ/max.) | 123 mW (max.) | ||||
| Benutzeroberfläche: | Position | Typ | WLED-Treiber | |||
| - | FPC | - Nein. | ||||
| Interface-Detail | Marke | Modell | Betrag | Schraubschnupfen | Schrauben | Zuweisung von Pins |
| 1 Stück | 0.5 mm | 4 Stifte | BLE-4PINS-CNNA | |||

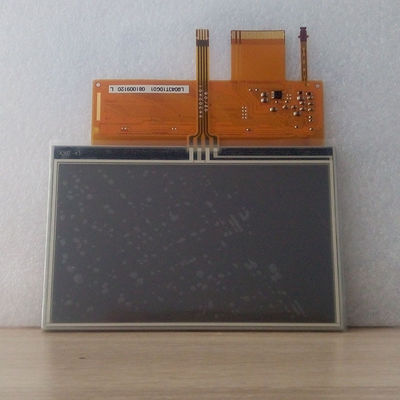

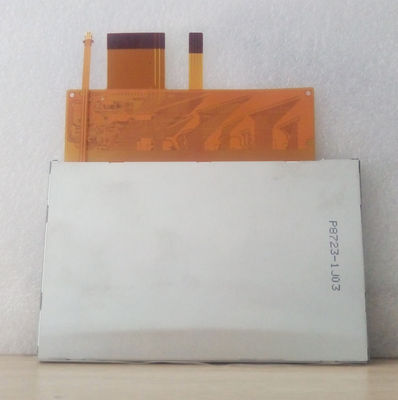

LQ043T1DG03A unterstützt die Anzeige480 (RGB) × 272(WQVGA) mit einem Seitenverhältnis von 16:9 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind.2 ((H) × 5.35 ((D) mm, Sichtfläche 98,7 ((W) × 57,5 ((H) mm, mit Oberflächenbehandlung mit Antiglare, Hartbeschichtung (2H), Nettogewicht 62,0 g (Typ.). Als TN, Normalweiß, Transmissiv LCM-Produkt,LQ043T1DG03A kann 500 cd/m2 Anzeigehelligkeit 3001:1 Transmissionskontrastverhältnis, 45/45/20/55 (Typ.) (CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 6 Uhr und Reaktionszeit von 30/30 (Typ.) (Tr/Td) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 8-Bit-Graustufensignal für jeden Punkt bestimmtDieses Produkt übernahm als Hintergrundbeleuchtungssystem 9S1P WLED, das als Edge-Lichttyp platziert wurde und eine Lebensdauer von 7K Stunden aufweist.Zusätzlich ist ein externer Hintergrundbeleuchtungstreiber erforderlich.
