Produktdetails:
|
| Modell der Platte: | LQ042T1DW01 | Plattenmarke: | Scharf |
|---|---|---|---|
| Die Kommission: | 480×272 ((RGB), WQVGA, 131PPI | Helle: | 400 cd/m2 (Typ.) |
| Größe der Platte: | 4.2 Zoll | Signaloberfläche: | CMOS (1 Ch, 8-Bit), 50 Pins Stecker |
| Typ der Leuchte: | WLED, 50K Stunden, mit LED-Treiber | Umwelt: | Betriebstemperatur: -10 ~ 70 °C; Lagertemperatur: -30 ~ 70 °C |
| Hervorheben: | Platte LVDS TFT LCD,Fingerspitzentablett WLED LVDS TFT |
||

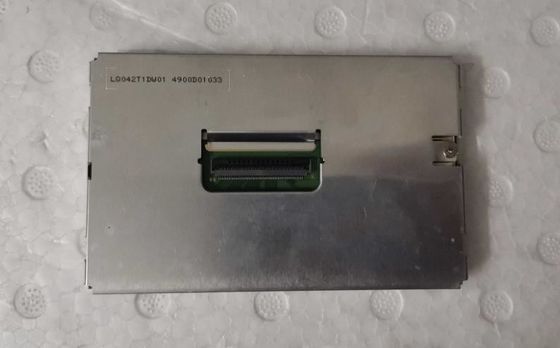

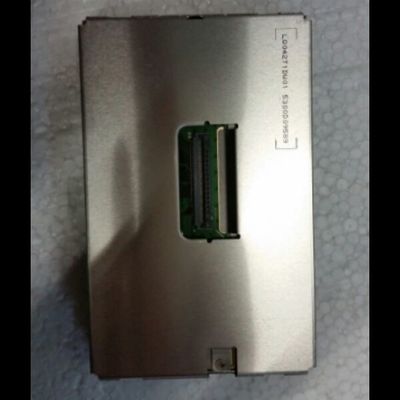

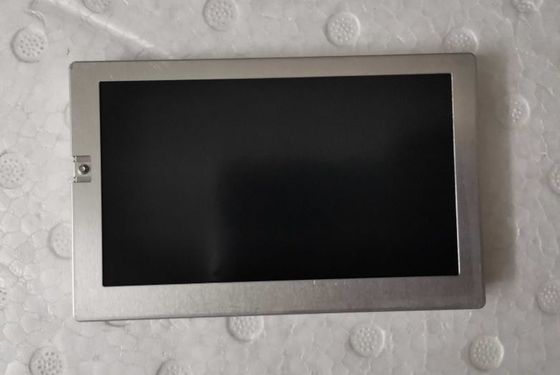

LQ042 Serie LQ042T5DZ04 LQ042T5DZ01 LQ042T1DW01
| Bildschirmgröße: | 4.2" | |||
|---|---|---|---|---|
| Pixelmerkmale: | Anzahl der Pixel | Pixelformat | Punkthöhe (H × V) | Pixel Pitch (H × V) |
| 480×272 ((RGB), WQVGA | RGB-Horizontale Streifen | 0.1935 × 0,0645 mm | 0.1935 × 0,1935 mm [131 PPI] | |
| Mechanische Größe: | Anzeigefläche (H × V) | Einheit für die Anlage (H × V) | Gesamtgröße (H × V) | Gesamttiefe |
| 920,88 × 52,632 mm | 940,48 × 54,272 mm | 109.5 × 69 mm | 90,6 ± 0,5 mm | |
| Ausführliche Merkmale: | Formularform | Das Aspektverhältnis (H:V) | Orientierung | Form-Stil |
| Flachrechteck | 16:9 | Landschaftsart | ||
| Andere Spezifikationen: | Masse | Abdeckung der Platte | Oberflächenbehandlung | |
| 85.0g (max.) | - | Antiglare, harte Beschichtung (3H) | ||
| Grundlegende Informationen: | Lichtvermögen | Arbeitsmodus | Kontrastverhältnis |
|---|---|---|---|
| 400 cd/m2 (Typ.) | ASV, normalerweise schwarz, übertragbar | 13001 (Typ) (Übertragbar) | |
| Gute Sicht auf | Blickwinkel | Reaktionszeit | |
| Symmetrie | 80/80/80/80 (Typ) | 20 (Typ.) ((Tr+Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur: | Unterstützungsfarbe | Farbkoordinate |
| 9006K | 16.2M (6-Bit + FRC) | X:0.285" Y:0.300 | |
| 1931 Farbe Gamlt: | NTSC-Verhältnis | sRGB-Abdeckung | Adobe RGB-Abdeckung |
| 65% | 88% | 68% | |
| Abdeckung von DCI-P3 | Abdeckung von Rec.2020 | Anmerkungen | |
| 68% | 49% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Hintergrundlicht Eigenschaften: | Typ | Position | Leben (Stunden) | Betrag | Form | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 50K (Typ.) | - | - | - | |
| Benutzeroberfläche: | WLED-Fahrerstaat | Körperlicher Typ | Position der Schnittstelle | |||
| Mit LED-Treiber | In die Signaloberfläche eingeschlossen | - | ||||
| WLED-Fahrer elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
| 12.0±1.2V | Die in Absatz 1 Buchstabe a genannten Prüfungen sind nur für die in Absatz 1 Buchstabe b genannten Prüfungen erforderlich. | - | ||||
| Signal elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 15/50mA (Typ/Max.) | - | ||||
| Spannung für Anzeigesignale: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Benutzeroberfläche: | Typ des Signals | Körperlicher Typ | Position der Schnittstelle | |||
| CMOS (1 ch, 8-Bit) | Verbindungsstück | - | ||||
| Interface-Detail: | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| HRS | FH52-50S-0.5SH | 1 Stück | 50 Stifte | 0.5 mm | ||
LQ042T1DW01 unterstützt die Anzeige480×272 (RGB)(WQVGA) mit einem Seitenverhältnis von 16:9 (W:H), dessen Pixel in RGB Horizontal Streifen angeordnet sind.5 ((W) × 69 ((H) × 10.1 ((D) mm, Sichtfläche 94,48 ((W) × 54,272 ((H) mm, mit Oberflächenbehandlung mit Antiglare, Hartbeschichtung (3H), Nettogewicht 85,0 g (Max.).LQ042T1DW01 kann 400 cd/m2 Anzeigehelligkeit 13001:1 Transmissiv-Kontrast-Verhältnis, 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung auf Symmetrie und Reaktionszeit von 20 (Typ.) ((Tr+Td) ms.Die Graustufe oder die Helligkeit des Unterpixels wird mit einem 6-Bit- + FRC-Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 16,2M Farben, auch mit Leistung der Farbpalette 64% (NTSC).Dieses Produkt übernahm WLED als Hintergrundbeleuchtungssystem, das als Edge-Lichttyp platziert wurde und eine Lebensdauer von 50K Stunden hat, mit LED-Treiber.
