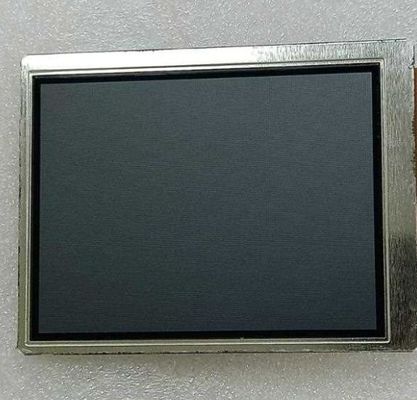

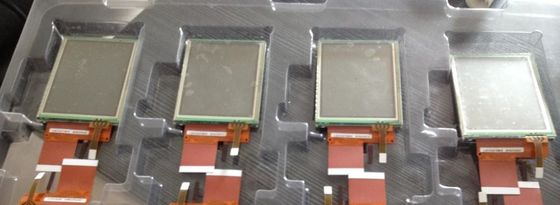

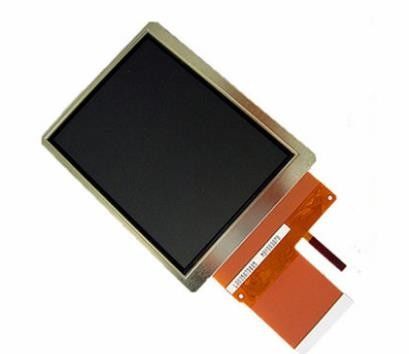

Produktdetails:
|
| Plattenmodell: | LQ035Q7DB02R | Plattenmarke: | Scharfes |
|---|---|---|---|
| Größe der Platte: | 3.5inch | Entschließung: | 240 (RGB) ×320, QVGA, 113PPI |
| Helle: | 50 cd-/m² (Art.) | Signalschnittstelle: | Parallel RGB (1 Ch, 6 Bit), 50 Pins FPC |
| Lampenart: | WLED, 10 km Stunden, ohne Fahrer | Umfeld: | Betriebstemperatur: -10 ~ 60 °C; Lagertemperatur: -25 ~ 70 °C |
| Hervorheben: | LCM Scharfes 240×320RGB TFT LCD-Platte,Scharfes 50nits TFT LCD-Platte,LQ035Q7DB02R |
||
LQ035 Serie LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
| Bildschirmgröße: | 3.5" | |||
|---|---|---|---|---|
| Pixelmerkmale: | Anzahl der Pixel | Pixelformat | Punkthöhe (H × V) | Pixel Pitch (H × V) |
| 240 ((RGB) × 320, QVGA | RGB-Streifen | 00,0745 × 0,2235 mm | 0.2235 × 0,2235 mm [113PPI] | |
| Mechanische Größe: | Anzeigefläche (H × V) | Einheit für die Anlage (H × V) | Gesamtgröße (H × V) | Gesamttiefe |
| 530,64 × 71,52 mm | 57.4 × 75,2 mm | 65 × 85 mm | 4.5±0,3 mm | |
| Ausführliche Merkmale: | Formularform | Das Aspektverhältnis (H:V) | Orientierung | Form-Stil |
| Flachrechteck | 3:4 | Art des Porträts | ||

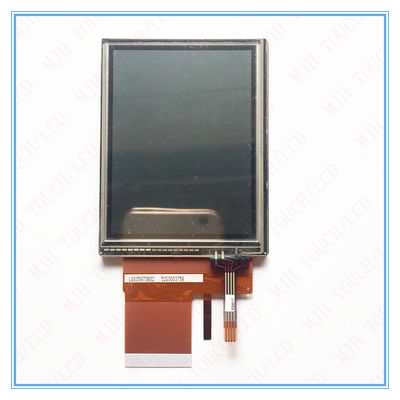

| Touch-Panel: | Berührungspunkte | Typ des Signals | Steuerung | Technologie |
| 1 Punkt | - | ohne Berührungssteuerung | 4-drähtige Resistive Touch | |
| Andere Spezifikationen: | Masse | Abdeckung der Platte | Oberflächenbehandlung | |
| 50.0g (Typ.) | - | Festbeschichtung (3H) | ||
| Grundlegende Informationen: | Lichtvermögen | Arbeitsmodus | Kontrastverhältnis |
|---|---|---|---|
| 50 cd/m2 (Typ.) | TN, normalerweise weiß, reflektiert | 701 (Typ) (Übertragbar) 8:1 (Typ) (Reflexive) | |
| Gute Sicht auf | Blickwinkel | Reaktionszeit | |
| Um 6 Uhr. | 40/40/40/50 (Typ) | 30/50 (Typ) (Tr/Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur: | Unterstützungsfarbe | Farbkoordinate |
| 6476K | 262K (6-Bit) | X:0.310" Y:0.350 | |
| Leistung: | 3D-Technologie | Sichtbarkeit im Freien | Reflexionsfähigkeit |
| - | Sonnenlicht erkennbar | 7/11% (Min./Typ.) |
| Hintergrundlicht Eigenschaften: | Typ | Position | Leben (Stunden) | Betrag | Form | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 10K (Typ.) | - | - | - | |
| WLED elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
| 21.6V (typisch), 24V (max.) | 15/20 mA (Typ/Max.) | 324 mW (Typ.) | ||||
| Benutzeroberfläche: | WLED-Fahrerstaat | Körperlicher Typ | Position der Schnittstelle | |||
| - Nein. | FPC | - | ||||
| Interface-Detail | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| 1 Stück | 5 Stifte | 0.5 mm | BLE-5PINS-ANNCN | |||
| Signal elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-10.0V (Typ.) ((VSHA/VSHD/VDD/VEE) | 3.0/2.0/0.10/-0.10mA (Typ.) ((ISHA/ISHD/IDD/IEE) | - | ||||
| Benutzeroberfläche: | Typ des Signals | Körperlicher Typ | Position der Schnittstelle | |||
| Parallele RGB (1 Ch, 6 Bit) | FPC | - | ||||
| Interface-Detail: | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| 1 Stück | 50 Stifte | 0.5 mm | ||||
LQ035Q7DB02R unterstützt die Anzeige240 (RGB) × 320(QVGA) mit einem Seitenverhältnis von 3:4 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind.8 ((D) mm, Sichtfläche von 57,4 mm × 75,2 mm, Oberflächenbehandlung aus Harter Beschichtung (3H), Gewicht von 50,0 g (Typ.). Als TN, normalerweise weiß, transflexive LCM-Produkt,LQ035Q7DB02R kann 50 cd/m2 Anzeigehelligkeit 701:1 Transmissions-Kontrastverhältnis, 8:1 (typischer) reflektierender Kontrastverhältnis, 40/40/40/50 (typischer) (CR≥2) (L/R/U/D) Blickwinkel, beste Blickrichtung um 6 Uhr und Reaktionszeit von 30/50 (typischer) (Tr/Td) ms.Die Graustufe oder die Helligkeit des Subpixels wird mit einem 6-Bit-Graustufensignal für jeden Punkt bestimmt, wodurch eine Palette von 262K Farben dargestellt wird.Dieses Produkt übernahm WLED als Hintergrundbeleuchtungssystem, das als Edge-Lichttyp platziert wurde und eine Lebensdauer von 10K Stunden hat, ist zusätzlich ein externer Hintergrundbeleuchtungstreiber erforderlich.
