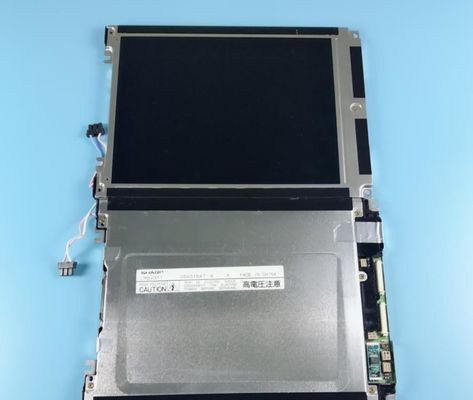

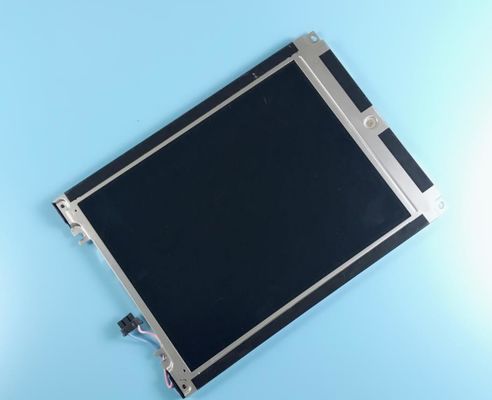

Produktdetails:
|
| Modellbezeichnung: | LM8V311 | Hersteller: | Scharfes |
|---|---|---|---|
| Lichtvermögen: | 55 cd-/m² (Art.) | Hintergrundbeleuchtung: | 1 PC CCFL, 25K Stunden, ohne Fahrer |
| Bildschirmgröße: | 7,7 Zoll | Pixel-Zahl: | 640 ((RGB) × 480 (VGA) 103PPI |
| Signal-Art: | Parallele Daten (8-Bit), 29 Pins Stecker | Max. Bewertungen: | Speichertemperatur: -25 ~ 60 °C Betriebstemperatur: 0 ~ 40 °C |
| Hervorheben: | Industrielle Lcd Anzeige QVGA 113PPI,Fingerspitzentablett WLED LVDS TFT,Scharfes 500nits TFT LCD-Anzeige |
||
| Grundlegende Informationen: | Markenbezeichnung | Modellbezeichnung | Typ | Modell Alias |
|---|---|---|---|---|
| Schärfe | LM8V311 | CSTN-LCD, LCM | - | |
| Höchstratings: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungsgrad |
| 0 ~ 40 °C | -25 ~ 60 °C | - |
| Grundlegende Informationen: | Lichtvermögen | Arbeitsmodus | Kontrastverhältnis |
|---|---|---|---|
| 55 cd/m2 (Typ.) | STN, normalerweise schwarz, übertragbar | 301 (Typ) (Übertragbar) | |
| Gute Sicht auf | Blickwinkel | Reaktionszeit | |
| - | 30/30/15/30 (Typ) | 270/80 (Typ) (Tr/Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur: | Unterstützungsfarbe | Farbkoordinate |
| 8841K | Farbe | X:0.275" Y:0.330 |
| Hintergrundlicht Eigenschaften: | Typ | Position | Leben (Stunden) | Betrag | Form | Ersatz |
|---|---|---|---|---|---|---|
| CCFL | Typ der Randleuchte (Oberseite) | 25K ((Min.) | 1 Stück | Gerade. | - | |
| CCFL Electrical: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
| 490/539V (Typ/Max.) | 3.0/5.0mA (Typ/Max.) | 1.47W (Typ.) | ||||
| Betriebsfrequenz | Startspannung | |||||
| 30/70KHz (Min./Max.) | 700/1050V (max.) (Ta=+25/0°C) | |||||
| Benutzeroberfläche: | CCFL-Fahrerstaat | Körperlicher Typ | Position der Schnittstelle | |||
| - Nein. | Verbindungsstück | - | ||||
| Interface-Detail | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| HONDA | QZ-19-3F01 | 1 Stück | 3 Stifte | BLL-3PINS-LNH | ||
| Bildschirmgröße: | 7.7" | |||
|---|---|---|---|---|
| Pixelmerkmale: | Anzahl der Pixel | Pixelformat | Punkthöhe (H × V) | Pixel Pitch (H × V) |
| 640 ((RGB) × 480, VGA | RGB-Streifen | 0.082 × 0,246 mm | 0.246 × 0,246 mm [103PPI] | |
| Mechanische Größe: | Anzeigefläche (H × V) | Einheit für die Anlage (H × V) | Gesamtgröße (H × V) | Gesamttiefe |
| 157.42 × 118,06 mm | - | 197 × 142,5 mm | 9.5 (max.) mm | |
| Ausführliche Merkmale: | Formularform | Das Aspektverhältnis (H:V) | Orientierung | Form-Stil |
| Flachrechteck | 4:3 | Landschaftsart | ||
| Touch-Panel: | Berührungspunkte | Typ des Signals | Steuerung | Technologie |
| - | - | - | 4-drähtige Resistive Touch, F/G | |
| Andere Spezifikationen: | Masse | Abdeckung der Platte | Oberflächenbehandlung | |
| 310 g (Typ.) | - | - | ||
| Signal elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 40/60mA (Typ/Max.) | Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. | ||||
| Spannung für Anzeigesignale: | 0≤VIL≤0,2VDD; 0,8VDD≤VIH≤VDD | |||||
| Benutzeroberfläche: | Typ des Signals | Körperlicher Typ | Position der Schnittstelle | |||
| Parallele Daten (8-Bit) | Verbindungsstück | - | ||||
| Interface-Detail: | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| Molex | 53261 bis 1510 | 1 Stück | 15 Stifte | 1.25 mm | ||
| Molex | mit einer Breite von nicht mehr als 20 mm | 1 Stück | 14 Stifte | 1.25 mm | ||
LM8V311 unterstützt die Anzeige640 (RGB) × 480(VGA) mit einem Seitenverhältnis von 4:3 (W:H), dessen Pixel in RGB-Vertikalstreifen angeordnet sind.,Als STN, Normalerweise Schwarz, Transmissiv LCM Produkt, kann LM8V311 55 cd/m2 Bildschirmhelligkeit 30:1 Transmissiv Kontrastverhältnis, 30/30/15/30 (Typ.) (CR≥5) (L/R/U/D) Blickwinkel, und eine Reaktionszeit von 270/80 (Typ.) ((Tr/Td) ms., so dass eine Farbpalette dargestellt wird.Dieses Produkt übernahm 1 Stück CCFL als Hintergrundbeleuchtungssystem, das als Edge-Lichttyp (Oberseite) platziert wurde und eine Arbeitsdauer von 25K Stunden hat, ist zusätzlich ein externer Hintergrundbeleuchtungstreiber erforderlich.
