Produktdetails:
|
Hersteller: | Scharfes | Vorbildliches Name: | LQ035Q1DH02 |
---|---|---|---|
Helligkeit: | 400 (Art.) (cd-/m²) | Anordnung: | Vertikaler Streifen RGB |
Bildumfang: | 3,5 Zoll | Hintergrundbeleuchtung: | 7S1P WLED, kein Fahrer |
Beschriftungsbereich (Millimeter): | 70,56 × 52,92 (H×V) | Max. Ratings: | Speichertemp.: -30 | °C 85 Funktionierender Temp.: -10 | °C 70 |
Markieren: | SVGA-Scharfes TFT LCD-Schirm,Industrielle LCD Platte XGAs,Anzeige LVDS TFT LCD |
Basisdaten: | Platten-Marke | SCHARFES | Platten-Modell | LQ035Q1DH02 |
---|---|---|---|---|
Diagonale Größe | 3,5" | Anwendung | ||
Platten-Art | EinSi TFT LCD, LCM | Vorbildliches Alias | - | |
Zuverlässigkeit: | Funktionierender Temp. | -10 | °C 70 | Speichertemp. | -30 | °C 85 |
Basisdaten: | Helligkeit | 400 cd-/m² (Art.) | Kontrast-Verhältnis | 300:1 (Art.) (Transmissive) |
---|---|---|---|---|
Betrachtungs-Winkel | 45/45/20/55 (Art.) (CR≥10) | Optischer Modus | TN, normalerweise weiß, Transmissive | |
Betrachtenrichtung | 6 Uhr | Antwortzeit | 30/30 (Art.) (Tr/Td) (Frau) | |
Farbleistung: | Farbart | Wx: 0,310; Wy: 0,340 | Farbzahlen | 262K (6-bit) |
Farbtemperatur | 6551K | Weiße Einheitlichkeit | 1.25/1.43 (Art. /Max.) (9 Punkte) |
Pixel-Eigenschaften: | Pixel-Format | 320 (RGB) ×240 [QVGA] | Dot Pitch | 0.0735×0.2205 Millimeter (H×V) |
---|---|---|---|---|
Konfiguration | Vertikaler Streifen RGB | Pixel-Neigung | 0.2205×0.2205 Millimeter (H×V) [115PPI] | |
Mechanische Größe: | Bildschirmbereich | 70.56×52.92 Millimeter (H×V) | Einfassungs-Bereich | 71.16×53.52 Millimeter (H×V) |
Umreißen Sie schwaches. | 76.9×63.9 Millimeter (H×V) | Entwurfs-Tiefe | 4.5±0.2 Millimeter | |
Entwurfs-Eigenschaften: | Form-Faktor | Flaches Rechteck | Orientierung | Landschaftsart |
Längenverhältnis | 4:3 (H: V) | Formen Sie Art | ||
Touch Screen: | Noten-Punkte | 1 Punkt | TP-Signal | - |
TP-Prüfer | Ohne Notenprüfer | Mit Berührungseingabe Bildschirm | widerstrebende Note 4-wire | |
Andere Eigenschaften: | Gewicht | 43.0g (Art.) | Oberfläche | Blendschutz-, harte Beschichtung (2H) |
Signal-System: | Paralleler RGB (1 ch, Bit 6) + SPI | Logik-Spannung | - | |||
---|---|---|---|---|---|---|
Signal elektrisch: | Spannungs-Input | 1.8/3.3V (Art.) (VDDIO/VCI) | Gegenwärtiger Input | 0.003/8.0mA (Art.) (IVDDIO/IVCI) | ||
Schnittstellen-Eigenschaften: | Art | FPC | Position | - | ||
FPC-Detail: | Marke | Modell | Pin Pitch | Stifte | Menge | Konfiguration |
0,3 Millimeter | 67 Stifte | PC 1 |
Hintergrundbeleuchtungs-Eigenschaften: | Lampen-Form | 1 Schnur | Lampen-Art | WLED | Lebenszeit | - |
---|---|---|---|---|---|---|
Ersatz | - | Menge | 7S1P | Position | Randlichtart | |
Lampe elektrisch: | Spannungs-Input | 22.4/24.5V (Art. /Max.) | Gegenwärtiger Input | 24mA (Art.) | ||
Verbrauch | 538mW (Art.) | |||||
Schnittstellen-Eigenschaften: | Art | Eingeschlossen in der PlattenSignalschnittstelle | Position | - | Lampen-Fahrer | Nein |

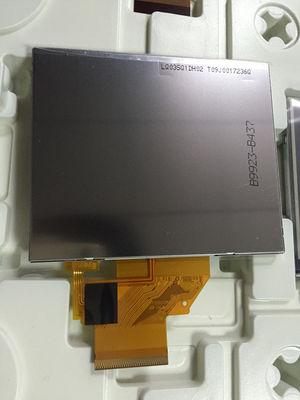

LQ035Q1DH02 stützt Anzeige 320 (RGB) ×240 (QVGA) mit Längenverhältnis des 4:3 (W: H), dessen Pixel in vertikalem Streifen RGB vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 70,56 (W)×52.92 (H) Millimeter, Entwurfsgröße von 76,9 (W)×63.9 (H)×4.7 (D) Millimeter, Sendegebietgröße von 71,16 (W)×53.52 (H) Millimeter, mit Oberflächen-treament der Blendschutz-, harten Beschichtung (2H), Nettogewicht 43.0g (Art.). Als TN liefert normalerweise weißes, Transmissive LCM-Produkt, Dose LQ035Q1DH02 transimissive Kontrastverhältnis des 400 cd-/m² Anzeigenhelligkeits300:1, 45/45/20/55 (Art.) (CR≥10) (L/R/U/D) wird Betrachtenwinkel, beste Ansichtrichtung auf 6 Uhr und Antwortzeit von 30/30 (Art.) (Tr/Td) Frau Graustufen oder die Helligkeit vom Unterpixel mit einem Graustufensignal mit 6 Bits für jeden Punkt bestimmt, eine Palette von Farben 262K, auch mit Leistung von Farbtonleiter 48% (NTSC) so darstellend. Dieses Produkt nahm 7S1P WLED an, da es Hintergrundbeleuchtungssystem, das als Randlichtart gesetzt wurde, externer Hintergrundbeleuchtungsfahrer wird zusätzlich gebraucht ist.
