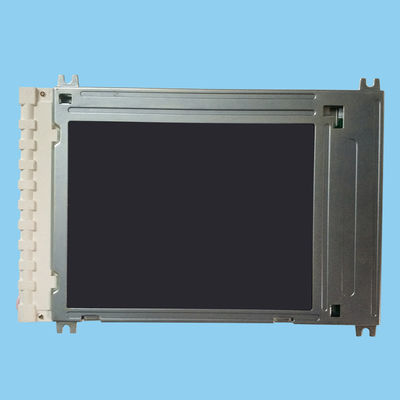

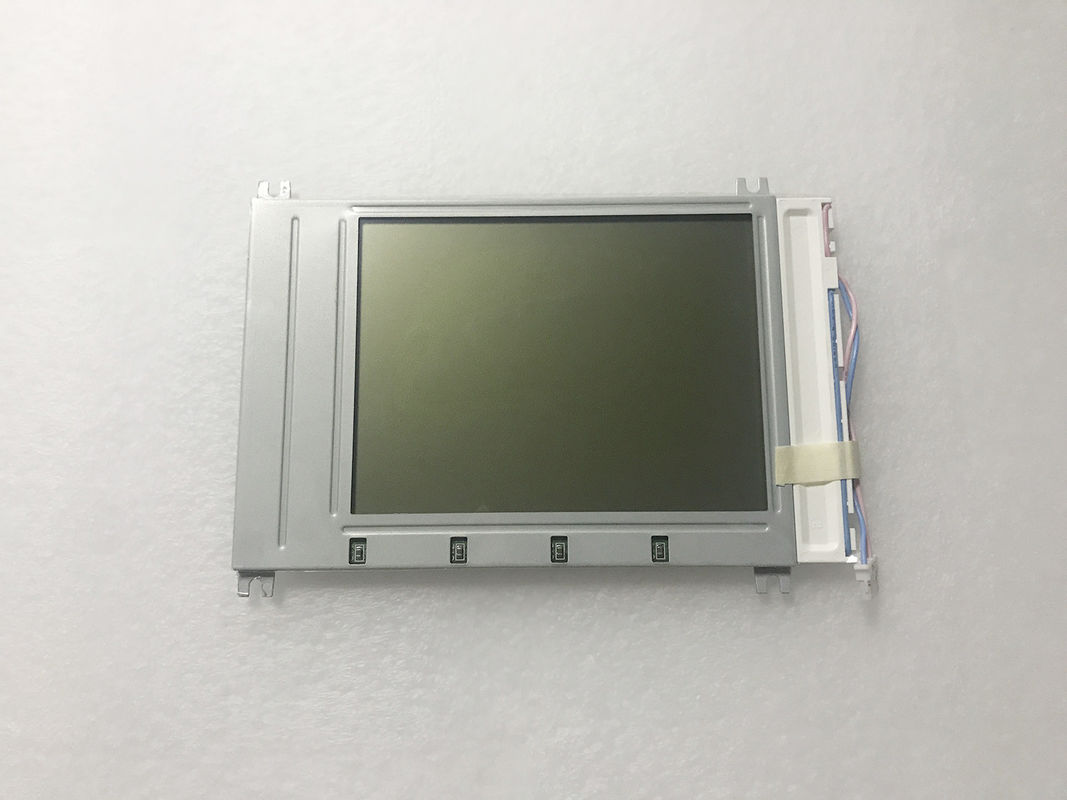

Produktdetails:
|
Platten-Modell: | LM32K10 | Platten-Marke: | Scharfes |
---|---|---|---|
Entschließung: | 320×240, QVGA, 84PPI | Plattengröße: | 4.7INCH |
Helligkeit: | 50 cd-/m² (Art.) | Signalschnittstelle: | Parallele Daten (4-bit), 12 Stiftverbindungsstück |
Umwelt: | Funktionierender Temp.: 0 | °C 45; Speichertemp.: -25 | °C 60 | Lampen-Art: | 1 PC CCFL, ohne Fahrer |
Markieren: | SVGA-Scharfes TFT LCD-Schirm,Industrielle LCD Platte XGAs,Anzeige LVDS TFT LCD |
Basisdaten: | Helligkeit | Betriebsart | Kontrast-Verhältnis |
---|---|---|---|
50 cd-/m² (Art.) | STN, schwarz/weiß (Positiv) | 10:1 (Art.) (Transmissive) | |
Betrachtungs-Winkel (L/R/U/D) | Betrachtenrichtung | Wartegeschwindigkeit | |
- | - | 100/150 (Art.) (Tr/Td) (Frau) | |
Anzeigen-Farbe: | Farbtemperatur | Farbmenge | Weiße Farbefarbart |
- | Monochrom | - |
Platten-Größe: | 4,7 Zoll | |||
---|---|---|---|---|
Pixel-Eigenschaften: | Entschließung | Pixel-Anordnung | Dot Pitch (W×H) | Pixel-Neigung (W×H) |
320×240, QVGA | Rechteck | 0.300×0.300 Millimeter | 0.300×0.300 Millimeter [84PPI] | |
Mechanische Größe: | Beschriftungsbereich (W×H) | Einfassungs-Bereich (W×H) | Entwurfs-Maß (W×H) | Entwurfs-Tiefe |
95.97×71.97 Millimeter | 100.0×76.0 Millimeter | 148×96 Millimeter | 8,0 (Maximum) Millimeter | |
Entwurfs-Eigenschaften: | Form-Art | Längenverhältnis | Orientierung | Formen Sie Art |
Flaches Rechteck | 4:3 (W: H) | Landschaftsart | ||
Andere Eigenschaften: | Platten-Abdeckung | Gewicht | Oberfläche | |
- | 140g (Art.) | - |
Signal elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
---|---|---|---|---|---|---|
12.5mA (Art.) | 5.0V (Art.) | - | ||||
Spannung für Anzeigen-Signale: | 192/288mW (Art. /Max.) | |||||
Schnittstellen-Eigenschaften: | Position | Art | Schnittstelle | |||
- | Verbindungsstück | Parallele Daten (4-bit) | ||||
Signalschnittstelle: | Marke | Modell | Menge | Pin Pitch | Stifte | Pin Assignment |
molex | 52103-1217 | PC 1 | 1,0 Millimeter | 12 Stifte |
Hintergrundbeleuchtungs-Eigenschaften: | Art | Position | Form | Menge | Leben (Stunden) | Ersatz |
---|---|---|---|---|---|---|
CCFL | Randlichtart | - | PC 1 | - | - | |
CCFL elektrisch: | Gegenwärtiger Input | Spannungs-Input | Verbrauch | |||
5.0±1mA | 250±25V | 1.25W (Art.) | ||||
Schnittstellen-Eigenschaften: | Position | Art | CCFL-Fahrer | |||
- | Draht | Nein |
LM32K10 stützt Anzeige 320×240 (QVGA) mit Längenverhältnis des 4:3 (W: H), dessen Pixel im Rechteck vereinbart werden. Was mechanisches Detail anbetrifft, es kennzeichnet Beschriftungsbereich von 95,97 (W)×71.97 (H) Millimeter, Entwurfsgröße von 148 (W)×96 (H) Millimeter, Sendegebietgröße von 100,0 (W)×76.0 (H) Millimeter, Nettogewicht 140g (Art.). Als STN liefert Schwarz-/weißes(Positiv) LCM-Produkt, Dose LM32K10 transimissive Kontrastverhältnis des 50 cd-/m² Anzeigenhelligkeits10:1 und Antwortzeit von 100/150 (Art.) (Tr/Td,), Frau, eine Palette von einfarbigen Farben so darstellend. Dieses Produkt nahm 1 PC CCFL an, da es Hintergrundbeleuchtungssystem, das als Randlichtart gesetzt wurde, externer Hintergrundbeleuchtungsfahrer wird zusätzlich gebraucht ist.
