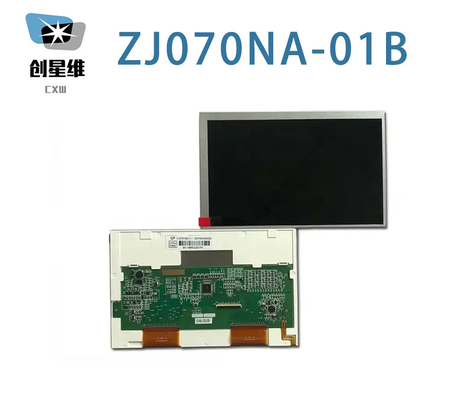

Produktdetails:
|
| Diagonale Größe: | 7,0" | Entschließung: | 800 (RGB) ×480, WVGA 133PPI |
|---|---|---|---|
| Aktivbereich: | 152,4 (W)×91.44 (H) Millimeter | Umrissgröße: | 165 ((W) × 104 ((H) × 5,8 ((D) mm |
| HELLEN: | 400 cd/m2 (Typ.) | Blickwinkel: | 70/70/50/70 (Art.) (CR≥10) |
| Eingangsspannung: | 3.3V (Typ.) (VCC) | Umwelt: | Betriebstemperatur: -20 ~ 70 °C; Lagertemperatur: -30 ~ 80 °C |
| Grundlegende Informationen: | Markenbezeichnung | Modellbezeichnung 1 Kompatibel | Typ | Modell Alias |
|---|---|---|---|---|
| Die Ausrüstung ist mit einer Breite von mehr als 20 mm.1 | a-Si TFT-LCD, LCM | Die in Absatz 1 genannte Regelung gilt nicht. | ||
| Höchstratings: | RoHS | Betriebstemperatur | Speichertemperatur | Schwingungsgrad |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Bildschirmgröße: | 7.0" | |||
|---|---|---|---|---|
| Pixelmerkmale: | Anzahl der Pixel | Pixelformat | Punkthöhe (H × V) | Pixel Pitch (H × V) |
| 800 ((RGB) × 480, WVGA | RGB-Streifen | 00,0635 × 0,1905 mm | 0.1905 × 0,1905 mm [133PPI] | |
| Mechanische Größe: | Anzeigefläche (H × V) | Einheit für die Anlage (H × V) | Gesamtgröße (H × V) | Gesamttiefe |
| 152.4 × 91,44 mm | 155.3 × 94,3 mm | 165 × 104 mm | 5.5±0,3 mm | |
| Ausführliche Merkmale: | Formularform | Das Aspektverhältnis (H:V) | Orientierung | Form-Stil |
| Flachrechteck | 15:9 | Landschaftsart | ||
| Andere Spezifikationen: | Masse | Abdeckung der Platte | Oberflächenbehandlung | |
| 113 g (Typ.) | - | Antiglare | ||
| Löcher und Klammern: | Ohne | |||
| Grundlegende Informationen: | Lichtvermögen | Arbeitsmodus | Kontrastverhältnis |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, normalerweise weiß, übertragbar | 10001 (Typ) (Übertragbar) | |
| Gute Sicht auf | Blickwinkel | Reaktionszeit | |
| Um 6 Uhr. | 70/70/50/70 (Typ) | 25 (Typ.) ((Tr+Td) (ms) | |
| Anzeigefarbe: | Farbtemperatur: | Unterstützungsfarbe | Farbkoordinate |
| 6638K | 262K (6-Bit) | X:0.310" Y:0.330 | |
| Weiße Einheitlichkeit: | 1.33/1.43 (Typ/Max.) | ||
| Hintergrundlicht Eigenschaften: | Typ | Position | Leben (Stunden) | Betrag | Form | Ersatz |
|---|---|---|---|---|---|---|
| WLED | Typ der Randleuchte | 20K ((Min.) | - | - | - | |
| Benutzeroberfläche: | WLED-Fahrerstaat | Körperlicher Typ | Position der Schnittstelle | |||
| Mit LED-Treiber | In der Signaloberfläche enthalten | - | ||||
| WLED-Fahrer elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
| 5.0V (Typ.) | 500/550mA (Typ/Max.) | 2.50W (Typ.) | ||||
| Signal elektrisch: | Eingangsspannung | Eingangsstrom | Stromverbrauch | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) (VCC) | 85/120mA (Typ/Max.) | 281 mW (Typ.) | ||||
| Spannung für Anzeigesignale: | 0≤VIL≤0,3VCC; 0,7VCC≤VIH≤VCC | |||||
| Benutzeroberfläche: | Typ des Signals | Körperlicher Typ | Position der Schnittstelle | |||
| TTL (1 Ch, 6 Bit) | Verbindungsstück | - | ||||
| Interface-Detail: | Markenbezeichnung | Modellbezeichnung | Betrag | Schrauben | Schraubschnupfen | Pin-Konfiguration |
| 196534-40041-3 | 1 Stück | 40 Stifte | 0.5 mm | Die Daten werden in der Tabelle 1 aufgeführt. | ||
Die Pixel sind in RGB-Vertikalstreifen angeordnet. Mechanische Details sind 152,4 × 91,44 × H, Konturgröße 165 × 104 × H, Sichtfläche 155,3 × 94.3 ((H) mm, mit Oberflächenbehandlung mit Antiglare, Nettogewicht von 113 g (Typ). Als TN, normalerweise weißes, übertragbares LCM-Produkt kann AT070TN83 V.1 eine Bildschirmhelligkeit von 400 cd/m2 bieten 1000:1 Transmissionskontrastverhältnis, 70/70/50/70 (Typ.) ((CR≥10) (L/R/U/D) Blickwinkel, beste Blickrichtung um 6 Uhr und Reaktionszeit von 25 (Typ.) ((Tr+Td) ms.Graustufen oder die Helligkeit des Subpixels wird mit einem 6-Bit-Graustufensignal für jeden Punkt bestimmt, so dass eine Farbpalette von 262K Farben, auch mit Leistung der Farbpalette 50% (NTSC).Dieses Produkt übernahm WLED als Hintergrundbeleuchtungssystem, das als Edge-Licht-Typ platziert wurde und eine Lebensdauer von 20K Stunden hat, mit LED-Treiber. AT070TN83 V.1 nutzt TTL (1 ch, 6-bit) als sein Signal Eingabe-System, das durch 40 Pins Anschluss mit Stromversorgungsspannung von 3.3V (Typ.)
